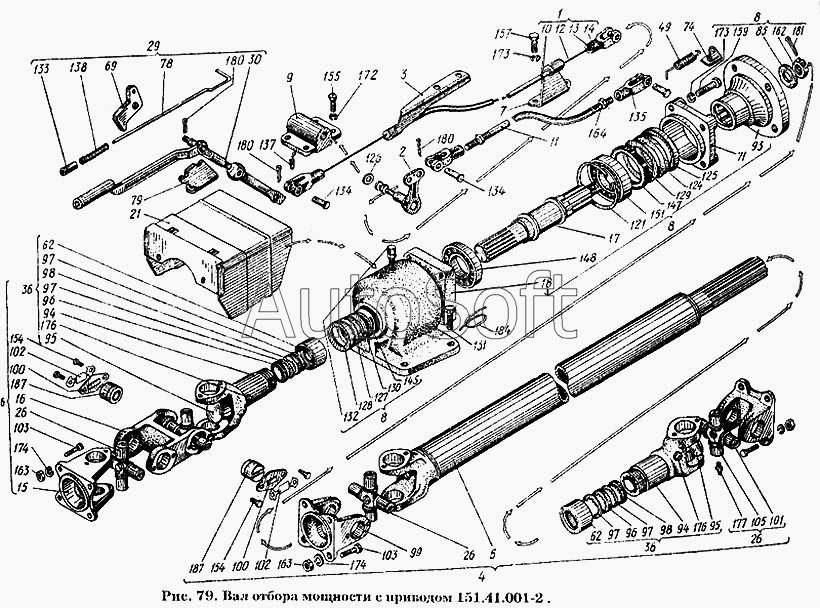

Каталог запасных частей к технике: ХТЗ Т-150К. Вал отбора мощности с приводом 151.41.001-2
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
21
26
26
26
29
30
36
36
49
62
62
69
71
71
74
78
79
85
85
93
93
94
94
95
95
96
96
97
97
97
97
98
98
99
100
100
101
102
102
103
103
105
121
124
124
125
125
126
127
128
129
129
130
131
132
133
134
134
135
137
138
145
147
148
151
151
157
159
162
162
163
163
164
164
164
172
172
172
173
173
173
173
174
174
176
176
177
180
180
180
181
181
184
187
187
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.41.001-2 | 1***2 | Вал отбора мощности с приводом в сборе | |
| 1 | 1***2 | Трос в сборе | |
| 2 | 1***4 | Рычаг в сборе | |
| 3 | 1***2 | Кронштейн в сборе | |
| 4 | 1***1 | Вал карданный в сборе | |
| 5 | 1***1 | Трубка в сборе | |
| 6 | 1***1 | Шарнир двойной в сборе | |
| 7 | 1***1 | Кронштейн упора в сборе | |
| 8 | 1***3 | Опора промежуточная в сборе | |
| 9 | 1***1 | Корпус управления | |
| 10 | 1***2 | Оболочка троса | |
| 11 | 1***2 | Тяга | |
| 12 | 1***2 | Трос | |
| 13 | 1***1 | Вилка | |
| 14 | 1***2 | Наконечник | |
| 15 | 1***4 | Вилка-фланец | |
| 16 | 1***5 | Вилка двойного шарнира | |
| 17 | 1***6 | Вал опоры | |
| 18 | 1***А | Корпус опоры | |
| 21 | 1***2 | Кожух ограждения в сборе | |
| 26 | 1***5 | Крестовина кардана в сборе | |
| 26 | 1***5 | Крестовина кардана в сборе | |
| 29 | 1***3 | Рычаг в сборе | |
| 30 | 1***3 | Рычаг в сборе | |
| 36 | 1***0 | Вилка скользящая в сборе | |
| 36 | 1***0 | Вилка скользящая в сборе | |
| 49 | 1***8 | Пружина отжимная | |
| 62 | 1***2 | Обойма | |
| 69 | 1***8 | Фиксатор | |
| 71 | 1***1 | Корпус уплотнения | |
| 71 | 1***1 | Корпус уплотнения | |
| 74 | 1***3 | Ушко пружины | |
| 78 | 1***3 | Тяга | |
| 79 | 1***2 | Корпус | |
| 85 | 1***4 | Шайба упорная | |
| 85 | 1***4 | Шайба упорная | |
| 93 | 1***1 | Муфта фланца | |
| 93 | 1***1 | Муфта фланца | |
| 94 | 1***7 | Вилка скользящая | |
| 95 | 1***8 | Заглушка | |
| 96 | 1***9 | Кольцо уплотнительное внутреннее | |
| 97 | 1***0 | Шайба | |
| 98 | 1***1 | Кольцо уплотнительное наружное | |
| 99 | 1***7 | Вилка-фланец | |
| 100 | 1***9 | Пластина | |
| 100 | 1***9 | Пластина | |
| 101 | 1***0 | Крестовина | |
| 102 | 1***1 | Пластина-замок | |
| 102 | 1***1 | Пластина-замок | |
| 103 | 1***3 | Болт | |
| 103 | 1***3 | Болт | |
| 105 | 1***6 | Клапан предохранительный в сборе | |
| 121 | 1***5 | Кольцо Б90 ГОСТ 13943-68 | |
| 124 | 1***9 | Сальник | |
| 124 | 1***9 | Сальник | |
| 125 | 1***0 | Корпус сальника | |
| 125 | 1***0 | Корпус сальника | |
| 126 | 1***2 | Кольцо | |
| 127 | 1***1 | Сальник | |
| 128 | 1***2 | Корпус сальника | |
| 129 | 1***9 | Шайба | |
| 129 | 1***9 | Шайба | |
| 130 | 1***4 | Шайба сальника | |
| 131 | 1***1 | Болт ГОСТ 7808-62 | |
| 132 | 1***9 | Сапун в сборе | |
| 133 | 5***1 | Кнопка | |
| 134 | 5***5 | Палец | |
| 135 | 1***А | Вилка тяги блокировки | |
| 137 | 7***1 | Штифт | |
| 138 | А***1 | Пружина | |
| 145 | М***0 | Манжета 1-38х58-1 ГОСТ 8752-70 | |
| 147 | М***0 | Манжета 1-55х80-1 ГОСТ 8752-70 | |
| 148 | П***7 | Подшипник 208 ГОСТ 8338-57 | |
| 151 | П***7 | Подшипник 308 ГОСТ 8338-57 | |
| 151 | П***7 | Подшипник 308 ГОСТ 8338-57 | |
| 157 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 159 | Б***0 | Болт М10-6gх35.66 ГОСТ 7796-70 | |
| 162 | Г***2 | Гайка М20х1,5-6Н.8.019 ГОСТ 5933-62 | |
| 162 | Г***2 | Гайка М20х1,5-6Н.8.019 ГОСТ 5933-62 | |
| 163 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 163 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 164 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 164 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 164 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 172 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 172 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 172 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 173 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 173 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 173 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 173 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 174 | Ш***0 | Шайба 14.65Г.05 ГОСТ 6402-70 | |
| 176 | М***6 | Масленка I-Аl ГОСТ 1303-56 | |
| 177 | 7***0 | Пресс-масленка | |
| 180 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 180 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 181 | Ш***6 | Шплинт 4х32 ГОСТ 397-66 | |
| 181 | Ш***6 | Шплинт 4х32 ГОСТ 397-66 | |
| 184 | П***0 | Проволока | |
| 187 | 1***4 | Подшипник кардана заднего моста в сборе | |
| 187 | 1***4 | Подшипник кардана заднего моста в сборе |
