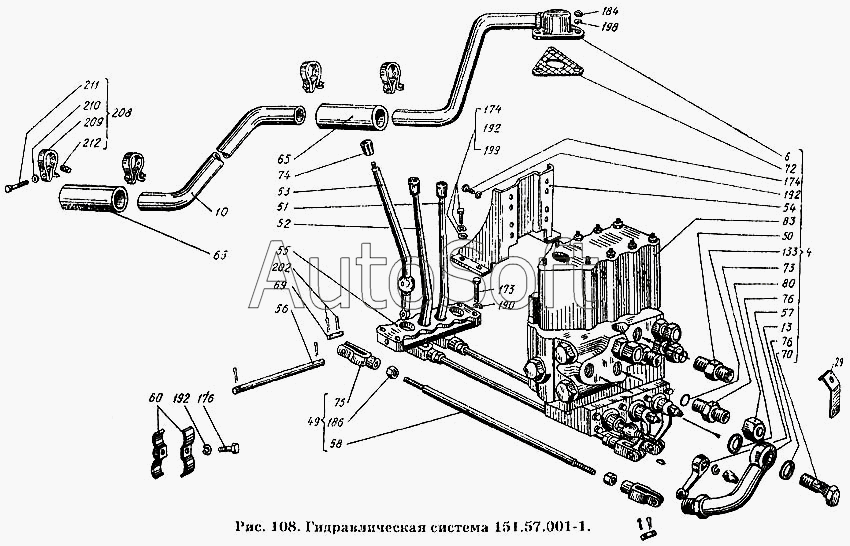

Каталог запасных частей к технике: ХТЗ Т-150К. Гидравлическая система 151.57.001-1
4
6
10
13
29
49
50
51
52
53
54
55
56
57
58
60
65
65
69
70
72
73
74
74
75
76
76
80
83
133
173
174
174
176
184
186
190
192
192
192
198
199
208
208
209
210
211
212
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-1 | 1***1 | Установка гидравлической системы | |
| 4 | 1***1 | Установка распределителя | |
| 6 | 1***1 | Труба распределителя в сборе | |
| 10 | 1***7 | Труба верхняя в сборе | |
| 13 | 1***2 | Труба распределителя в сборе | |
| 29 | 1***1 | Кронштейн | |
| 49 | 1***0 | Тяга в сборе | |
| 50 | 1***1 | Штуцер удлиненный | |
| 51 | 1***4 | Рычаг правый | |
| 52 | 1***1 | Рычаг средний | |
| 53 | 1***6 | Рычаг левый | |
| 54 | 1***1 | Кронштейн распределителя | |
| 55 | 1***А | Корпус | |
| 56 | 1***1 | Ось | |
| 57 | 1***5 | Рычаг | |
| 58 | 1***6 | Тяга | |
| 60 | 1***7 | Зажим шланга | |
| 65 | 1***8 | Шланг | |
| 69 | 7***0 | Палец | |
| 70 | 7***2 | Болт зажимной | |
| 72 | 5***2 | Прокладка | |
| 73 | 5***4 | Штуцер 1М20/2М27 | |
| 74 | 2***2 | Рукоятка | |
| 74 | 2***2 | Рукоятка | |
| 75 | 1***А | Вилка тяги блокировки | |
| 76 | 1***5 | Шайба | |
| 80 | Н***0 | Заглушка в сборе | |
| 83 | Р***1 | Распределитель в сборе | |
| 133 | Н***4 | Кольцо уплотнительное | |
| 173 | Б***0 | Болт М8-6gх40.66 ГОСТ 7795-70 | |
| 174 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 176 | Б***0 | Болт М10-6gх45.66 ГОСТ 7795-70 | |
| 184 | Г***0 | Гайка М8-7Н.6 ГОСТ 5915-70 | |
| 186 | Г***0 | Гайка М10-6Н.8 ГОСТ 5929-70 | |
| 190 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 198 | Ш***0 | Шайба 20Т.65Г.05 ГОСТ 6402-70 | |
| 199 | Ш***8 | Шайба 10-010 ГОСТ 11371-68 | |
| 208 | Х***5 | Хомутик стяжной | |
| 208 | Х***5 | Хомутик стяжной | |
| 209 | Х***5 | Лента хомутика | |
| 210 | Х***1 | Планка хомутика | |
| 211 | Х***3 | Болт хомутика | |
| 212 | Х***4 | Гайка хомутика |
