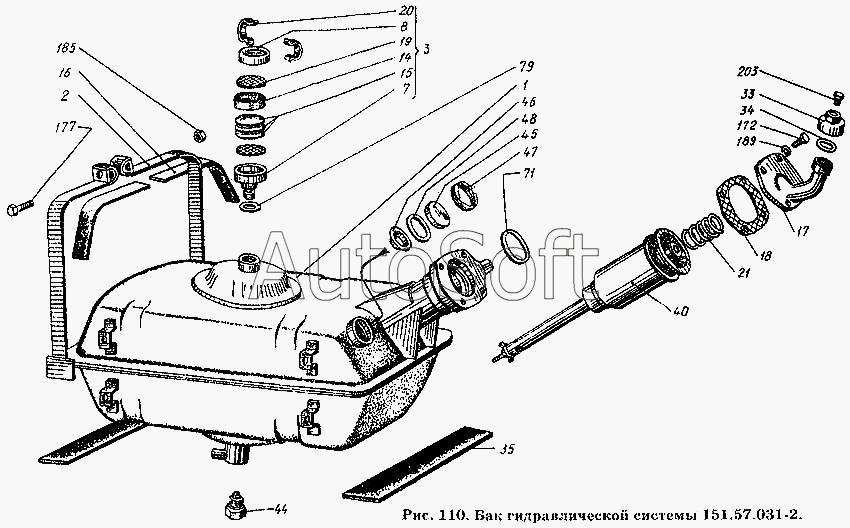

Каталог запасных частей к технике: ХТЗ Т-150К. Бак гидравлической системы 151.57.031-2
1
2
3
7
8
14
15
16
17
18
19
20
21
33
34
35
40
44
45
46
47
48
71
79
172
177
177
185
185
189
203
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-1 | 1***1 | Установка гидравлической системы | |
| 151.57.032-2 | 1***2 | Бак гидравлической системы с фильтром в сборе | |
| 1 | 1***2 | Бак гидравлической системы в сборе | |
| 2 | 1***2 | Лента крепления бака передняя в сборе | |
| 3 | 1***9 | Сапун в сборе | |
| 7 | 1***4 | Корпус сапуна в сборе | |
| 8 | 1***9 | Стакан верхний в сборе | |
| 14 | 1***3 | Фильтр грубой очистки | |
| 15 | 1***4 | Фильтр тонкой очистки | |
| 16 | 1***1 | Прокладка верхняя | |
| 17 | 1***6 | Крышка бака | |
| 18 | 1***7 | Прокладка горловины | |
| 19 | 1***9 | Сетка сапуна | |
| 20 | 1***0 | Защелка | |
| 21 | 1***3 | Пружина | |
| 33 | 1***3 | Пробка | |
| 34 | 1***4 | Прокладка пробки | |
| 35 | 1***6 | Прокладка | |
| 40 | 1***0 | Фильтр в сборе | |
| 44 | 1***6 | Пробка спускная | |
| 45 | 1***1 | Стекло смотровое | |
| 46 | 1***1 | Экран | |
| 47 | 1***3 | Гайка | |
| 48 | 1***1 | Кольцо | |
| 71 | 5***1 | Кольцо уплотнения | |
| 74 | 2***2 | Рукоятка | |
| 74 | 2***2 | Рукоятка | |
| 79 | 1***А | Прокладка | |
| 172 | Б***0 | Болт М8-6gх25.66 ГОСТ 7796-70 | |
| 177 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 177 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 185 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 185 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 189 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 203 | П***7 | Пробка КГ 3/8" ГОСТ 12721-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
