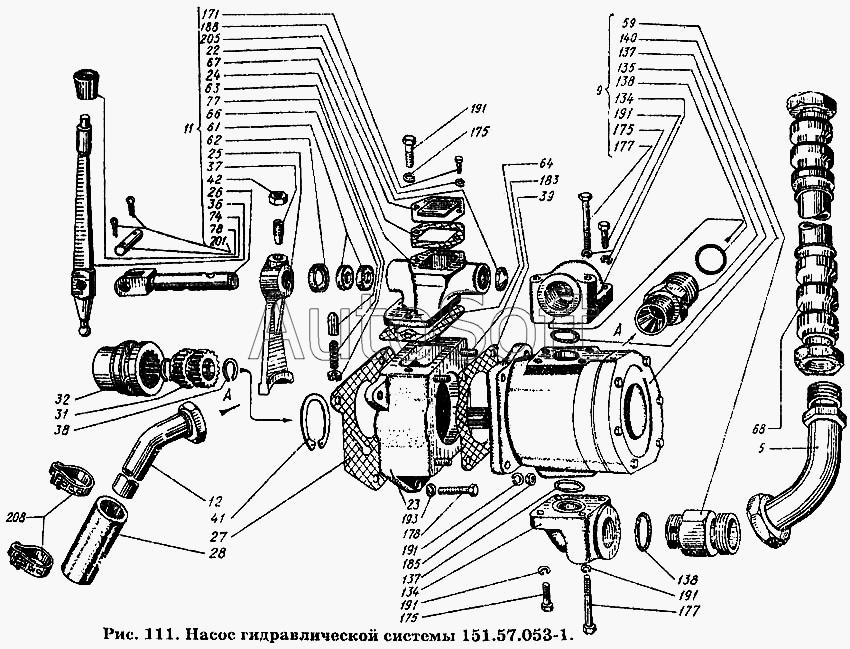

Каталог запасных частей к технике: ХТЗ Т-150К. Насос гидравлической системы 151.57.053-1
5
9
11
12
22
23
24
25
26
27
28
31
32
36
37
38
39
41
42
59
61
62
63
64
66
67
68
77
78
134
134
135
137
137
138
138
140
171
175
175
175
175
177
177
178
183
185
185
188
191
191
191
191
191
193
201
205
208
208
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-1 | 1***1 | Установка гидравлической системы | |
| 5 | 1***1 | Труба от насоса к распределителю в сборе | |
| 9 | 1***1 | Насос гидравлической системы в сборе | |
| 11 | 1***4 | Крышка корпуса в сборе | |
| 12 | 1***3 | Труба к насосу в сборе | |
| 22 | 1***0 | Крышка | |
| 23 | 1***1 | Корпус привода гидронасоса | |
| 24 | 1***2 | Крышка корпуса привода гидравлического насоса | |
| 25 | 1***1 | Вилка включения гидравлического насоса | |
| 26 | 1***1 | Валик включения гидравлического насоса | |
| 27 | 1***1 | Прокладка | |
| 28 | 1***8 | Шланг | |
| 31 | 1***1 | Втулка муфты | |
| 32 | 1***2 | Муфта подвижная | |
| 36 | 1***1 | Рычаг | |
| 37 | 1***3 | Винт стопорный | |
| 38 | 1***2 | Кольцо 1Б25 ГОСТ 13940-68 | |
| 39 | 1***5 | Прокладка | |
| 41 | 1***8 | Кольцо 1В72 ГОСТ 13841-68 | |
| 42 | 1***4 | Гайка | |
| 59 | 1***5 | Штуцер | |
| 61 | 1***9 | Кольцо | |
| 62 | 1***9 | Корпус сальника | |
| 63 | 1***5 | Пробка | |
| 64 | 1***7 | Прокладка | |
| 66 | 1***9 | Фиксатор | |
| 67 | 1***1 | Прокладка | |
| 68 | 1***1 | Шланг в сборе | |
| 77 | 5***2 | Пружина фиксатора | |
| 78 | А***6 | Ось крышки | |
| 134 | Н***В | Муфта | |
| 135 | Н***В | Штуцер | |
| 137 | Н***9 | Кольцо уплотнительное | |
| 138 | Н***В | Кольцо уплотнительное | |
| 140 | 5***0 | Гидравлический насос в сборе | |
| 171 | Б***0 | Болт М6-6gх12.66 ГОСТ 7798-70 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 177 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 177 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 178 | Б***0 | Болт М12-6gх35.66 ГОСТ 7796-70 | |
| 183 | Ш***6 | Шпилька БМ10 То/6gх25(12/18)66 ГОСТ 11765-66 | |
| 185 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 185 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 188 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 201 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 205 | З***7 | Заглушка 26 ГОСТ 3111-67 | |
| 208 | Х***5 | Хомутик стяжной | |
| 208 | Х***5 | Хомутик стяжной |
