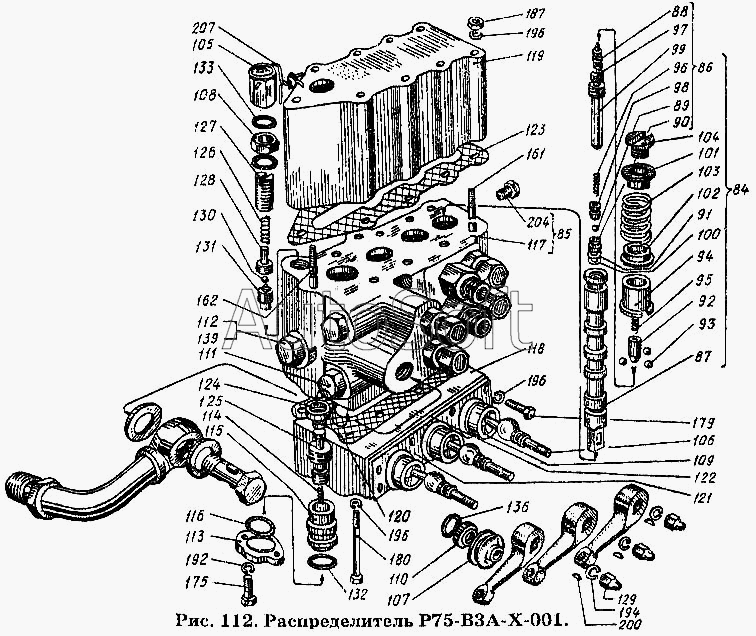

Каталог запасных частей к технике: ХТЗ Т-150К. Распределитель Р76-В3А-Х 001
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
136
139
161
162
175
175
175
179
180
187
192
192
194
196
196
196
200
204
207
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-1 | 1***1 | Установка гидравлической системы | |
| 83 | Р***1 | Распределитель в сборе | |
| 84 | Р***3 | Золотник в сборе | |
| 85 | Р***4 | Корпус распределителя в сборе | |
| 86 | Р***А | Гильза золотника в сборе | |
| 87 | Р***В | Золотник | |
| 88 | Р***А | Бустер | |
| 89 | Р***6 | Клапан бустера | |
| 90 | Р***А | Гнездо клапана бустера | |
| 91 | Р***А | Прокладка | |
| 92 | Р***9 | Втулка фиксаторная | |
| 93 | Р***0 | Фиксатор | |
| 94 | Р***1 | Обойма фиксатора | |
| 95 | Р***2 | Пружина фиксатора | |
| 96 | Р***6 | Пружина бустера | |
| 97 | Р***А | Винт регулировочный | |
| 98 | Р***5 | Направляющая клапана бустера | |
| 99 | Р***А | Гильза золотника | |
| 100 | Р***2 | Фильтр | |
| 101 | Р***3 | Стакан нижний | |
| 102 | Р***4 | Стакан верхний | |
| 103 | Р***5 | Пружина золотника | |
| 104 | Р***7 | Пробка золотника | |
| 105 | Р***Б | Колпачок | |
| 106 | Р***Б | Рычаг | |
| 107 | Р***6 | Пальчик | |
| 108 | Р***Б | Гайка | |
| 109 | Р***4 | Кольцо нижнее | |
| 110 | Р***5 | Кольцо верхнее | |
| 111 | Р***6 | Заглушка | |
| 112 | Р***7 | Заглушка | |
| 113 | Р***В | Упор | |
| 114 | Р***2 | Пружина перепускного клапана | |
| 115 | Р***А | Направляющая клапана | |
| 116 | Р***7 | Кольцо У-35х30-2 ГОСТ 9833-61 | |
| 117 | Р***1 | Корпус распределителя | |
| 118 | Р***Б | Крышка верхняя | |
| 119 | Р***3 | Крышка нижняя | |
| 120 | Р***8 | Прокладка верхняя | |
| 121 | Р***Б | Пластина пыльника | |
| 122 | Р***7 | Пластина колец | |
| 123 | Р***А | Прокладка нижняя | |
| 124 | Р***А | Гнездо клапана | |
| 125 | Р***Б | Клапан перепускной | |
| 126 | Р***Б | Пружина предохранительного клапана | |
| 127 | Р***А | Винт регулировочный | |
| 128 | Р***А | Направляющая предохранительного клапана | |
| 129 | Р***А | Колпачок рукоятки | |
| 130 | Р***2 | Клапан предохранительный | |
| 131 | Р***А | Гнездо предохранительного клапана | |
| 132 | Н***1 | Кольцо уплотнительное | |
| 133 | Н***4 | Кольцо уплотнительное | |
| 136 | Н***7 | Кольцо уплотнительное | |
| 139 | Н***6 | Кольцо уплотнительное | |
| 161 | Ш***4 | Шпилька М8х114 | |
| 162 | Ш***3 | Шпилька М8х123 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 175 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 179 | Б***0 | Болт М8х20 кл.2-050 ГОСТ 7796-70 | |
| 180 | Б***0 | Болт М8х55 кл.2-050 ГОСТ 7795-70 | |
| 187 | Г***2 | Гайка М8 кл.2 ГОСТ 5927-62 | |
| 192 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 196 | Ш***0 | Шайба 8Т.65Г.05 ГОСТ 6402-70 | |
| 200 | Ш***8 | Шпонка сегментная 3х6,5 ГОСТ 8795-68 | |
| 204 | П***7 | Пробка КГ3/8" ГОСТ 12720-67 | |
| 207 | 0***0 | Проволока L=100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
