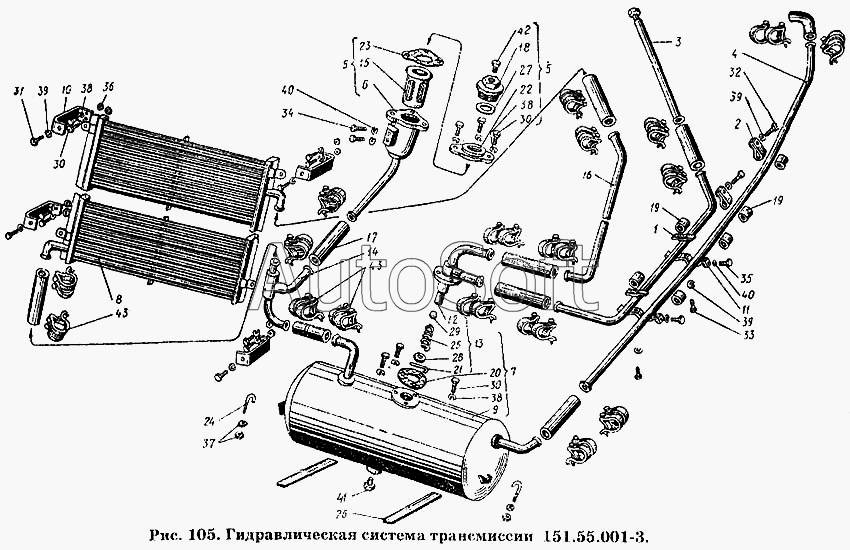

Каталог запасных частей к технике: ХТЗ Т-150К. Гидравлическая система трансмиссии 151.55.001-3
35
26
27
28
29
30
30
30
30
31
32
33
34
25
36
36
37
38
38
38
38
39
39
39
40
40
41
42
43
43
13
1
2
3
4
5
5
6
7
8
9
10
11
12
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.55.001-3 | 1***3 | Гидросистема трансмиссии | |
| 1 | 1***1 | Прижим в сборе | |
| 2 | 1***1 | Скоба в сборе | |
| 3 | 1***0 | Труба слива из перепускного клапана в сборе | |
| 4 | 1***1 | Труба слива в раздаточную коробку | |
| 5 | 1***2 | Фильтр в сборе | |
| 6 | 1***2 | Корпус фильтра в сборе | |
| 7 | 1***2 | Бак в сборе | |
| 8 | 1***2 | Радиатор масляный в сборе | |
| 9 | 1***2 | Бак в сборе | |
| 10 | 1***1 | Кронштейн радиатора в сборе | |
| 11 | 1***7 | Кронштейн в сборе | |
| 12 | 1***5 | Корпус клапана в сборе | |
| 13 | 1***6 | Предохранительный клапан радиатора в сборе | |
| 14 | 1***0 | Тройник в сборе | |
| 15 | 1***2 | Фильтр заливной в сборе | |
| 16 | 1***1 | Труба к радиатору | |
| 17 | 1***9 | Шланг | |
| 18 | 1***7 | Пробка | |
| 19 | 1***9 | Трубка резиновая | |
| 20 | 1***0 | Прокладка | |
| 21 | 1***1 | Проволока | |
| 22 | 1***6 | Крышка фильтра | |
| 23 | 1***3 | Прокладка | |
| 24 | 1***9 | Крючок | |
| 25 | 1***5 | Пружина | |
| 26 | 1***1 | Прокладка | |
| 27 | 7***2 | Прокладка пробки | |
| 28 | 5***5 | Шайба | |
| 29 | Ш***0 | Шарик II 16,668мм Н ГОСТ 3722-60 | |
| 30 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 30 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 30 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 30 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 31 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 32 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 33 | Б***0 | Болт М10-6gх40.66 ГОСТ 7796-70 | |
| 34 | Б***0 | Болт М12-6gх25.88.35 ГОСТ 7796-70 | |
| 35 | Б***0 | Болт М12-6gх30.88.35 ГОСТ 7796-70 | |
| 36 | Г***0 | Гайка М8-7Н.6 ГОСТ 5915-70 | |
| 36 | Г***0 | Гайка М8-7Н.6 ГОСТ 5915-70 | |
| 37 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 38 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 38 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 38 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 38 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 39 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 41 | П***7 | Пробка КГ1/2" ГОСТ 12720-67 | |
| 42 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 | |
| 43 | Х***5 | Хомутик стяжной |
