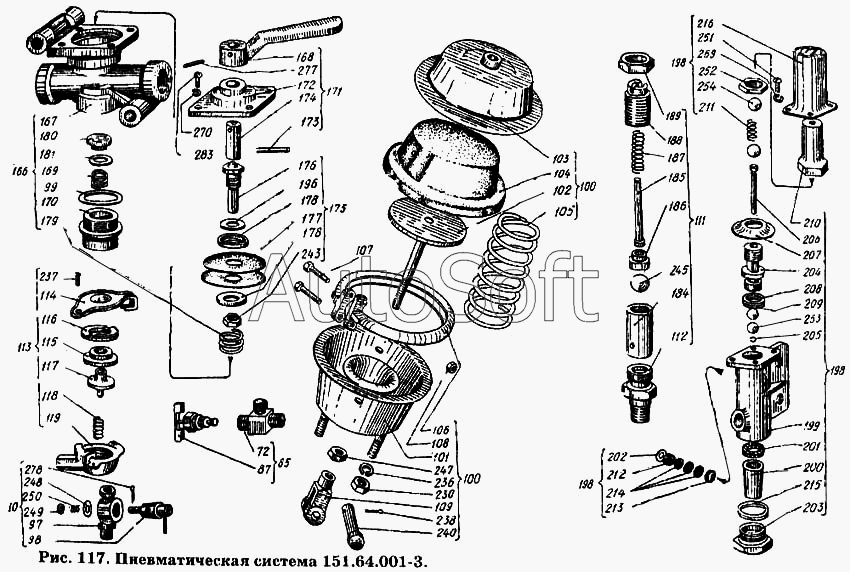

Каталог запасных частей к технике: ХТЗ Т-150К. Пневматическая система 151.64.001-3
202
213
212
211
210
209
208
207
206
205
204
203
214
201
200
199
198
198
198
196
189
188
187
186
185
249
283
278
277
270
269
254
253
252
251
250
184
248
247
245
243
238
237
236
230
216
215
101
113
112
111
109
108
107
106
105
104
103
102
114
100
100
99
98
97
87
72
65
10
10
171
181
180
179
178
178
177
176
175
174
173
172
170
169
168
167
166
119
118
117
116
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.64.001-3 | 1***3 | Пневмосистема | |
| 10 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 10 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 11 | 1***7 | Кран тормозной в сборе | |
| 65 | 1***9 | Кран отбора воздуха в сборе | |
| 72 | 1***2 | Корпус крана отбора воздуха | |
| 87 | А***2 | Пробка | |
| 97 | К***1 | Корпус | |
| 98 | К***0 | Пробка в сборе | |
| 99 | К***3 | Прокладка пробки | |
| 100 | 5***0 | Камера тормозная передняя в сборе | |
| 101 | 5***0 | Корпус передней тормозной камеры в сооре | |
| 102 | 5***А | Шток передней тормозной камеры в сборе | |
| 103 | 5***0 | Крышка передней тормозной камеры в сборе | |
| 104 | 5***0 | Диафрагма передней тормозной камеры | |
| 105 | 5***4 | Пружина передней тормозной камеры | |
| 106 | 5***8 | Хомутик передней тормозной камеры в сборе | |
| 107 | 5***4 | Болт | |
| 108 | 5***6 | Гайка М8 | |
| 109 | 2***Б | Вилка тяги от педали тормоза к тормозному крану | |
| 111 | 2***0 | Клапан предохранительный в сборе | |
| 112 | 2***5 | Седло предохранительного клапана | |
| 113 | 2***Г | Головка соединительная в сборе | |
| 114 | 2***Г | Крышка соединительной головки | |
| 115 | 2***Б | Кольцо уплотнительное соединительной головки | |
| 116 | 2***0 | Гайка корпуса соединительной головки | |
| 117 | 2***2 | Клапан обратный соединительной головки в сборе | |
| 118 | 2***2 | Пружана обратного клапана соединительной головки | |
| 119 | 2***Б | Корпус соединительной головки | |
| 166 | 1***0 | Кран разобщительный пневмотормозов в сборе | |
| 167 | 1***6 | Корпус разобщительного крана | |
| 168 | 1***0 | Ручка разобщительного крана | |
| 169 | 1***2 | Пружина клапана | |
| 170 | 1***3 | Пробка разобщительного крана | |
| 171 | 1***8 | Крышка разобщительного крана в сборе | |
| 172 | 1***9 | Крышка разобщительного крана | |
| 173 | 1***1 | Штифт толкателя | |
| 174 | 1***3 | Толкатель разобщительного крана | |
| 175 | 1***6 | Шток разобщительного крана в сборе | |
| 176 | 1***7 | Шток разобщительного крана | |
| 177 | 1***3 | Диафрагма разобщительного крана | |
| 178 | 1***5 | Шайба диафрагмы разобщительного крана | |
| 179 | 1***Б | Пружина возвратная | |
| 180 | 1***1 | Клапан разобщительного крана | |
| 181 | 1***3 | Шайба клапана | |
| 184 | 1***4 | Корпус предохранительного клапана | |
| 185 | 1***6 | Стержень направляющий предохранительного клапана | |
| 186 | 1***7 | Сухарь направляющего стержня пружины предохранительного клапана | |
| 187 | 1***0 | Пружина предохранительного клапана | |
| 188 | 1***2 | Винт регулировочный предохранительного клапана | |
| 189 | 1***3 | Гайка регулировочного винта предохранительного клапана | |
| 196 | 1***7 | Прокладка штока | |
| 198 | А***0 | Регулятор давления в сборе | |
| 199 | А***А | Блок клапанов | |
| 200 | А***А | Фильтр металлокерамический | |
| 201 | А***2 | Прокладка уплотнительная | |
| 202 | А***7 | Шайба | |
| 203 | А***А | Пробка | |
| 204 | А***3 | Седло регулятора давления | |
| 205 | А***5 | Пружина клапана | |
| 206 | А***6 | Шток клапана | |
| 207 | А***7 | Шайба стопорная | |
| 208 | А***8 | Прокладка регулировочная | |
| 209 | А***9 | Прокладка регулировочная | |
| 210 | А***А | Колпак регулировочный | |
| 211 | А***8 | Пружина | |
| 212 | А***2 | Сетка фильтра верхняя | |
| 213 | А***3 | Сетка фильтра нижняя | |
| 214 | А***А | Набивка сетки фильтра | |
| 215 | А***0 | Прокладка уплотнительная | |
| 216 | А***5 | Кожух | |
| 230 | 2***9 | Гайка М12х1,25 ГОСТ 5927-62 | |
| 236 | 2***2 | Шайба 12НА ОН 025168-63 | |
| 237 | 2***9 | Заклепка 5х22 ГОСТ 10299-52 | |
| 238 | 2***9 | Шплинт 4х20 ГОСТ 397-66 | |
| 243 | 3***9 | Гайка | |
| 245 | 3***П | Шарик 6П10 | |
| 247 | 3***9 | Гайка М12х1,25 | |
| 248 | 9***0 | Шайба | |
| 249 | 9***0 | Шайба | |
| 250 | 9***0 | Пружина | |
| 251 | 4***1 | Винт М3х8,5 | |
| 252 | 4***4 | Гайка М12х1,25 Н22 21-63 | |
| 253 | Ш***6 | Шар II 7,933-7,978мм Н ТУН2337-56 | |
| 254 | Ш***0 | Шар VI 8,731мм Н ГОСТ 3722-60 | |
| 269 | Ш***0 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | |
| 270 | Ш***0 | Шайба 5Н.65Г ГОСТ 6402-70 | |
| 277 | Ш***0 | Штифт 3С/3х20 ГОСТ 3128-70 | |
| 278 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 283 | В***2 | Винт М5-6gх18.58 ГОСТ 1489-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
