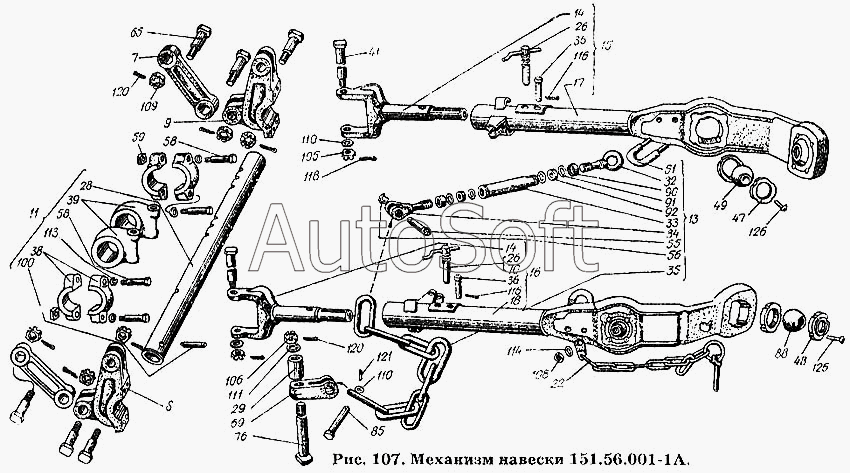

Каталог запасных частей к технике: ХТЗ Т-150К. Механизм навески 151.56.001-1А
7
8
9
11
13
14
14
15
16
17
18
22
26
26
28
29
32
33
34
35
36
36
38
39
41
47
47
48
48
48
49
49
51
55
56
58
58
59
65
69
70
76
85
85
88
88
90
91
92
100
105
106
108
109
110
110
111
113
113
114
116
116
116
118
120
120
121
121
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.56.001-1А | 1***А | Механизм навески | |
| 7 | 1***1 | Стяжка продольная | |
| 8 | 1***6 | Кронштейн бугеля левый | |
| 9 | 1***А | Кронштейн бугеля правый | |
| 11 | 1***1 | Ось нижняя в сборе | |
| 13 | 1***2 | Растяжка в сборе | |
| 14 | 1***1 | Вилка нижних тяг в сборе | |
| 14 | 1***1 | Вилка нижних тяг в сборе | |
| 15 | 1***1 | Тяга нижняя правая в сборе | |
| 16 | 1***1 | Тяга нижняя левая в сборе | |
| 17 | 1***1 | Головка задняя правая в сборе | |
| 18 | 1***1 | Головка задняя левая в сборе | |
| 22 | 1***3 | Цепочка с чекой в сборе | |
| 26 | 1***8 | Палец тяги в сборе | |
| 26 | 1***8 | Палец тяги в сборе | |
| 28 | 1***1 | Ось нижняя | |
| 29 | 1***9 | Втулка | |
| 32 | 1***6 | Винт растяжки | |
| 33 | 1***7 | Муфта растяжек | |
| 34 | 1***1 | Винт растяжки с левой резьбой | |
| 35 | 1***Б | Цепь | |
| 36 | 1***4 | Ось с буртиком | |
| 36 | 1***4 | Ось с буртиком | |
| 38 | 1***1 | Упор задний | |
| 39 | 1***9 | Головка нижних тяг | |
| 41 | 1***6 | Палец тяги соединительный | |
| 47 | 1***5 | Кольцо яблока нижних тяг | |
| 47 | 1***5 | Кольцо яблока нижних тяг | |
| 48 | 1***6 | Кольцо яблока | |
| 48 | 1***6 | Кольцо яблока | |
| 48 | 1***6 | Кольцо яблока | |
| 49 | 1***7 | Яблоко нижних тяг | |
| 49 | 1***7 | Яблоко нижних тяг | |
| 51 | 1***0 | Стремянка | |
| 55 | 1***0 | Палец растяжки | |
| 56 | 1***1 | Кольцо | |
| 58 | 1***1 | Болт стяжной | |
| 59 | 1***2 | Стопор упорный | |
| 65 | 1***5 | Палец | |
| 69 | 7***А | Серьга цепи | |
| 70 | 7***8 | Пружина | |
| 76 | 7***0 | Палец прицепной скобы | |
| 85 | 7***1 | Палец серьги | |
| 85 | 7***1 | Палец серьги | |
| 88 | 7***9 | Яблоко малое | |
| 88 | 7***9 | Яблоко малое | |
| 90 | 7***5 | Колпак | |
| 91 | 7***6 | Шайба растяжки | |
| 92 | 7***7 | Прокладка уплотнительная | |
| 100 | 5***8 | Штифт оси нижней | |
| 105 | Г***8 | Гайка М20х1,5-6Н.8 | |
| 106 | Г***8 | Гайка М27х2-6Н.8 | |
| 108 | Г***0 | Гайка | |
| 109 | Г***7 | Гайка | |
| 110 | Ш***8 | Шайба 20-010 ГОСТ 11371-68 | |
| 110 | Ш***8 | Шайба 20-010 ГОСТ 11371-68 | |
| 111 | Ш***8 | Шайба 27-010 ГОСТ11371-68 | |
| 113 | Ш***0 | Шайба 16.65Г. ГОСТ 6402-70 | |
| 113 | Ш***0 | Шайба 16.65Г. ГОСТ 6402-70 | |
| 114 | Ш***0 | Шайба 20.65Г ГОСТ 6102-70 | |
| 116 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 116 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 118 | Ш***6 | Шплинт 4х36 ГОСТ 397-66 | |
| 120 | Ш***6 | Шплинт 5х50 ГОСТ 397-66 | |
| 121 | Ш***6 | Шплинт 6,3х40 ГОСТ 397-66 | |
| 121 | Ш***6 | Шплинт 6,3х40 ГОСТ 397-66 | |
| 126 | З***8 | Заклепка 12х45.01 ГОСТ 10299-68 | |
| 126 | З***8 | Заклепка 12х45.01 ГОСТ 10299-68 |
