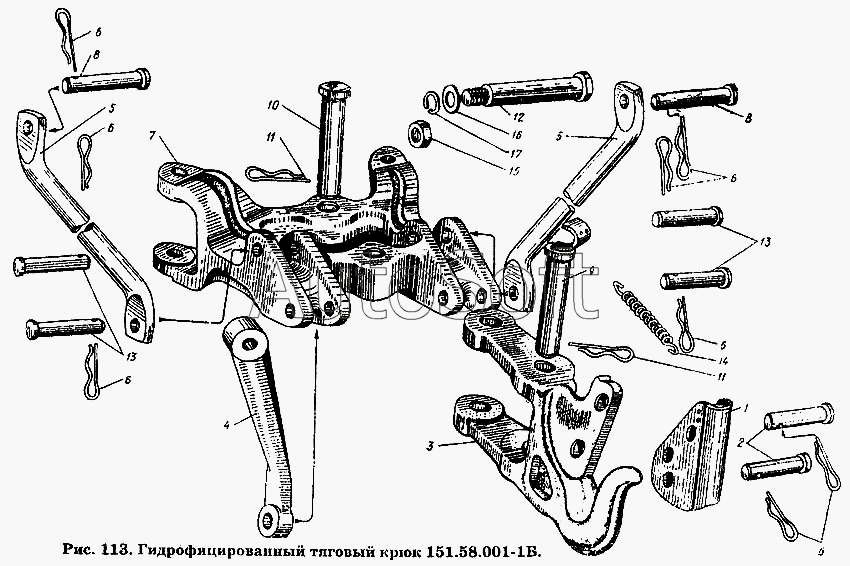

Каталог запасных частей к технике: ХТЗ Т-150К. Крюк тяговый гидрофицированный 151.58.001-1Б
1
2
3
4
5
5
6
6
6
6
6
6
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.58.001-1Б | 1***Б | Установка гидрофицированного тягового крюка | |
| 1 | 1***2 | Защелка в сборе | |
| 2 | 1***1 | Палец | |
| 3 | 1***2 | Крюк тяговый | |
| 4 | 1***3 | Серьга раскоса | |
| 5 | 1***А | Растяжка | |
| 6 | 1***1 | Шплинт | |
| 7 | 1***2 | Брус прицепной | |
| 8 | 1***2 | Ось 22-22х/5х105 ГОСТ 9650-71 | |
| 9 | 1***3 | Палец со скобой в сборе | |
| 10 | 1***9 | Палец регулировочный | |
| 10 | 1***9 | Палец регулировочный | |
| 11 | 1***А | Шплинт пружинный | |
| 12 | 7***8 | Палец рычага штока | |
| 13 | 7***1 | Палец серьги | |
| 14 | 5***8 | Пружина оттяжная | |
| 15 | Г***0 | Гайка М27х2-6Н.8 ГОСТ 5929-70 | |
| 16 | Ш***8 | Шайба 28-010 ГОСТ 11371-68 | |
| 17 | Ш***0 | Шайба 27.65Г. ГОСТ 6402-70 |
