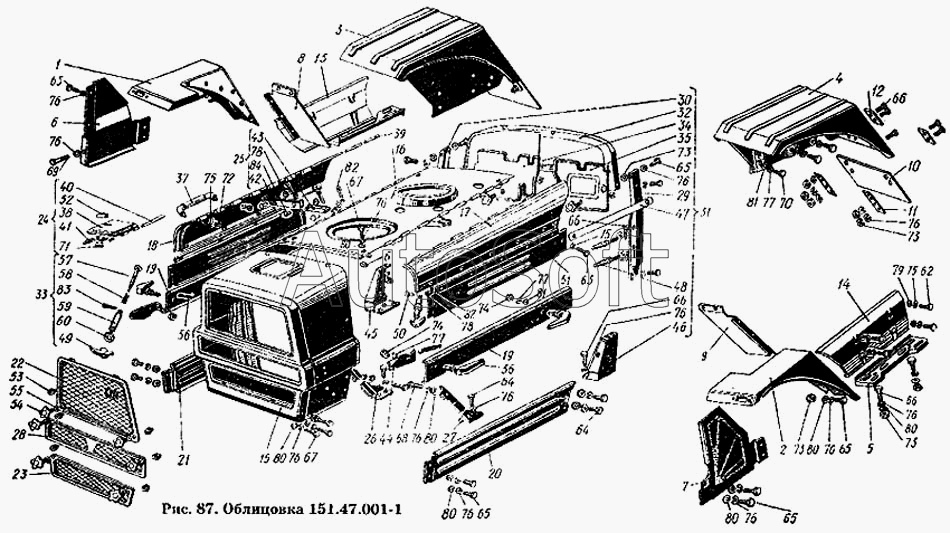

Каталог запасных частей к технике: ХТЗ Т-150К. Облицовка 151.47.001-1
58
68
67
67
66
66
66
65
65
65
65
65
65
64
64
62
60
60
59
69
57
56
56
55
55
54
54
53
52
51
50
49
77
77
84
83
82
82
81
81
81
80
80
80
80
80
80
79
78
78
78
77
48
76
76
76
76
76
76
76
76
76
76
76
76
75
75
75
75
74
74
73
73
73
73
72
71
71
70
12
23
22
21
20
19
19
18
17
16
15
15
14
24
11
10
9
8
7
6
6
5
4
3
2
1
36
36
47
46
45
44
43
42
41
40
39
38
37
37
35
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.47.001-1 | 1***1 | Облицовка | |
| 1 | 1***2 | Крыло правое в сборе | |
| 2 | 1***2 | Крыло левое в сборе | |
| 3 | 1***2 | Крыло заднее правое в сборе | |
| 4 | 1***2 | Крыло заднее левое в сборе | |
| 5 | 1***0 | Подножка в сборе | |
| 6 | 1***2 | Брызговик правый | |
| 7 | 1***1 | Брызговик левый | |
| 8 | 1***1 | Лист защитный правый | |
| 9 | 1***1 | Лист защитный левый | |
| 10 | 1***0 | Щиток грязевой | |
| 11 | 1***1 | Пластина щитка | |
| 12 | 1***2 | Планка щитка | |
| 13 | 1***8 | Щиток подножки правый | |
| 14 | 1***9 | Щиток подножки левый | |
| 15 | 1***4 | Ограждение радиатора в сборе | |
| 16 | 1***2 | Капот в сборе | |
| 17 | 1***2 | Боковина левая в сборе | |
| 18 | 1***2 | Боковина правая в сборе | |
| 19 | 1***2 | Надставка брызговика в сборе | |
| 20 | 1***7 | Брызговик | |
| 21 | 1***8 | Брызговик | |
| 22 | 1***3 | Сетка ограждения верхняя | |
| 23 | 1***3 | Сетка ограждения нижняя | |
| 24 | 1***1 | Люк капота в сборе | |
| 25 | 1***1 | Ограничитель открывания боковины в сборе | |
| 26 | 1***2 | Раскос правый в сборе | |
| 27 | 1***2 | Раскос левый Б сборе | |
| 28 | 1***3 | Сетка ограждения средняя в сборе | |
| 29 | 1***1 | Стойка левая в сборе | |
| 30 | 1***1 | Стойка правая в сборе | |
| 31 | 1***2 | Рамка в сборе | |
| 32 | 1***8 | Рамка капота в сборе | |
| 33 | 1***1 | Застежка облицовки в сборе | |
| 34 | 1***2 | Щиток правый в сборе | |
| 35 | 1***1 | Щиток левый в сборе | |
| 36 | 1***6 | Ручка наставки в сборе | |
| 37 | 1***3 | Ручка | |
| 38 | 1***1 | Крышка люка | |
| 39 | 1***8 | Ось петли | |
| 40 | 1***1 | Ось петли люка | |
| 41 | 1***2 | Защелка люка | |
| 42 | 1***1 | Планка упора | |
| 43 | 1***1 | Упор | |
| 44 | 1***8 | Фиксатор боковины | |
| 45 | 1***1 | Кронштейн рамки правый | |
| 46 | 1***1 | Кронштейн рамки левый | |
| 47 | 1***2 | Раскос рамки | |
| 48 | 1***7 | Шип направляющий | |
| 49 | 1***6 | Ручка застежки | |
| 50 | 1***4 | Палец застежки | |
| 51 | 1***9 | Боковина | |
| 52 | 1***6 | Ручка в сборе | |
| 53 | 1***7 | Упор резиновый | |
| 54 | 7***2 | Кнопка в сборе | |
| 54 | 7***2 | Кнопка в сборе | |
| 55 | 7***4 | Шайба стопорная | |
| 55 | 7***4 | Шайба стопорная | |
| 56 | 5***8 | Пружина оттяжная | |
| 57 | 5***2 | Стержень в сборе | |
| 58 | 5***0 | Пружина застежки | |
| 59 | 5***1 | Корпус застежки | |
| 60 | А***8 | Кольцо уплотнительное | |
| 61 | 1***0 | Проставка | |
| 62 | Б***0 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | |
| 63 | Б***0 | Болт М8-6gх20.66.099 ГОСТ 7796-70 | |
| 64 | Б***0 | Болт М10-6gх16.66.099 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М10-6gх20.66.099 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М10-6gх20.66.099 ГОСТ 7796-70 | |
| 66 | Б***0 | Болт М10.6gх25.66.099 ГОСТ 7796-70 | |
| 66 | Б***0 | Болт М10.6gх25.66.099 ГОСТ 7796-70 | |
| 67 | Б***0 | Болт М10-6gх30.66.099 ГОСТ 7796-70 | |
| 68 | Б***0 | Болт М10-6gх40.66.099 ГОСТ 7795-70 | |
| 69 | Б***0 | Болт М10-6gх45.66.099 ГОСТ 7795-70 | |
| 70 | Б***0 | Болт М14-6gх65.88.35.099 ГОСТ 7795-70 | |
| 71 | В***2 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | |
| 71 | В***2 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | |
| 72 | Г***0 | Гайка М8-7Н.6.099 ГОСТ 5915-70 | |
| 73 | Г***0 | Гайка М10-7Н.6.099 ГОСТ 5915-70 | |
| 73 | Г***0 | Гайка М10-7Н.6.099 ГОСТ 5915-70 | |
| 74 | Г***0 | Гайка М14-7Н.6.099 ГОСТ 5915-70 | |
| 74 | Г***0 | Гайка М14-7Н.6.099 ГОСТ 5915-70 | |
| 75 | Ш***0 | Шайба 8.65Г.099 ГОСТ 6402-70 | |
| 76 | Ш***0 | Шайба 10.65Г.099 ГОСТ 6402-70 | |
| 76 | Ш***0 | Шайба 10.65Г.099 ГОСТ 6402-70 | |
| 77 | Ш***0 | Шайба 14.65Г.099 ГОСТ 6402-70 | |
| 77 | Ш***0 | Шайба 14.65Г.099 ГОСТ 6402-70 | |
| 78 | Ш***8 | Шайба 6-011 ГОСТ 11371-68 | |
| 78 | Ш***8 | Шайба 6-011 ГОСТ 11371-68 | |
| 79 | Ш***8 | Шайба 8-011 ГОСТ 11371-68 | |
| 80 | Ш***8 | Шайба 10-011 ГОСТ 11371-58 | |
| 81 | Ш***8 | Шайба 14-010 ГОСТ 11371-68 | |
| 81 | Ш***8 | Шайба 14-010 ГОСТ 11371-68 | |
| 82 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 82 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 83 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 84 | З***8 | Заклепка 6х20.01 ГОСТ 10299-68 |
