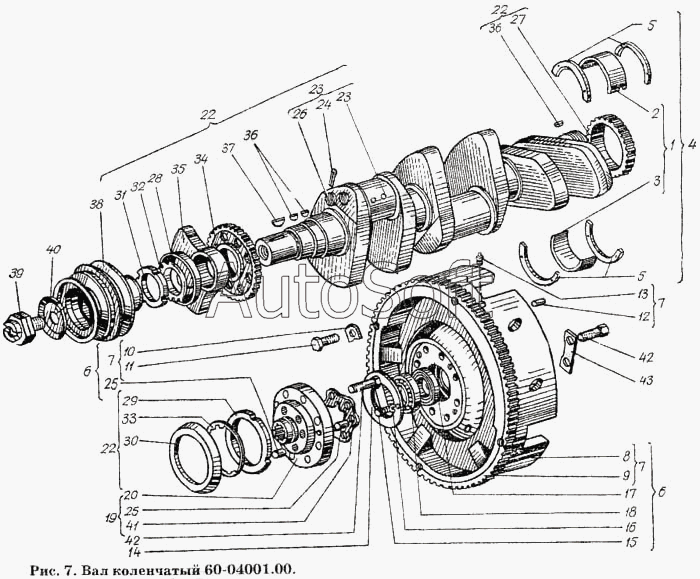

Каталог запасных частей к технике: ХТЗ Т-150К. Вал коленчатый 60-04001.00
28
13
14
15
16
17
18
19
20
22
22
22
23
23
24
25
25
26
27
12
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
3
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-04001.00 | 6***0 | Вал коленчатый | |
| 1 | 6***1 | Вкладыши коренного подшипника | |
| 1 | 6***2 | Вкладыши коренного подшипника | |
| 1 | 6***1 | Вкладыши коренного подшипника | |
| 1 | 6***2 | Вкладыши коренного подшипника | |
| 1 | 6***3 | Вкладыши коренного подшипника | |
| 1 | 6***4 | Вкладыши коренного подшипника | |
| 2 | А***1 | Вкладыш коренного подшипника верхний | |
| 2 | А***2 | Вкладыш коренного подшипника верхний | |
| 2 | А***1 | Вкладыш коренного подшипника верхний | |
| 2 | А***2 | Вкладыш коренного подшипника верхний | |
| 2 | А***3 | Вкладыш коренного подшипника верхний | |
| 2 | А***4 | Вкладыш коренного подшипника верхний | |
| 3 | А***1 | Вкладыш коренного подшипника нижний | |
| 3 | А***2 | Вкладыш коренного подшипника нижний | |
| 3 | А***1 | Вкладыш коренного подшипника нижний | |
| 3 | А***2 | Вкладыш коренного подшипника нижний | |
| 3 | А***3 | Вкладыш коренного подшипника нижний | |
| 3 | А***4 | Вкладыш коренного подшипника нижний | |
| 4 | А***1 | Комплект коренных вкладышей | |
| 4 | А***2 | Комплект коренных вкладышей | |
| 4 | А***1 | Комплект коренных вкладышей | |
| 4 | А***2 | Комплект коренных вкладышей | |
| 4 | А***3 | Комплект коренных вкладышей | |
| 4 | А***4 | Комплект коренных вкладышей | |
| 5 | А***1 | Полукольцо упорное | |
| 6 | 6***0 | Маховик | |
| 7 | 6***1 | Маховик с венцом | |
| 8 | 6***1 | Маховик | |
| 9 | 6***0 | Венец маховика | |
| 10 | 6***0 | Шайба стопорная | |
| 11 | Б***0 | Болт М10.2х45.56.05 ГОСТ 7795-70 | |
| 12 | Ш***0 | Штифт 12Пр2/2ах25 Т. О. ГОСТ 3128-70 | |
| 13 | М***6 | Масленка 1-Аl ГОСТ 1303-56 | |
| 14 | 6***0 | Кольцо упорное | |
| 15 | Б***0 | Болт М6.2х12.56.05 ГОСТ 7895-70 | |
| 16 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 17 | М***0 | Манжета 1-50х70-1 ГОСТ 8752-70 | |
| 18 | П***0 | Подшипник 60209 ГОСТ 7242-70 | |
| 19 | 6***0 | Фланец коленчатого вала | |
| 20 | 6***0 | Фланец коленчатого вала | |
| 21 | С***0 | Штифт установочный | |
| 22 | 6***0 | Вал коленчатый | |
| 23 | 6***0 | Бал коленчатый | |
| 24 | Ш***6 | Шплинт 4х22-005 ГОСТ 397-66 | |
| 25 | Ш***0 | Штифт 12Пр2/2ах25 Т. 0. ГОСТ 3128-70 | |
| 26 | С***1 | Заглушка | |
| 27 | 6***0 | Колесо зубчатое m = 2.5, z = 45 | |
| 28 | 6***0 | Маслоотражатель передний | |
| 29 | 6***0 | Гайка специальная | |
| 30 | 6***1 | Маслоотражатель задний | |
| 31 | 6***0 | Гайка специальная | |
| 32 | 6***0 | Шайба стопорная | |
| 33 | 6***0 | Шайба стопорная | |
| 34 | 6***0 | Колесо зубчатое m = 25, z = 57 | |
| 35 | 6***1 | Противовес коленчатого вала передний | |
| 36 | Ш***8 | Шпонка сегментная 8х11 ГОСТ 8795-68 | |
| 37 | Ш***8 | Шпонка сегментная 10х15 ГОСТ 8795-68 | |
| 38 | 6***0 | Шкив коленчатого вала | |
| 39 | 6***0 | Храповик | |
| 40 | 6***0 | Шайба стопорная | |
| 41 | 6***0 | Шайба замковая | |
| 42 | 6***0 | Болт крепления маховика и фланца | |
| 43 | 6***0 | Шайба замковая |
