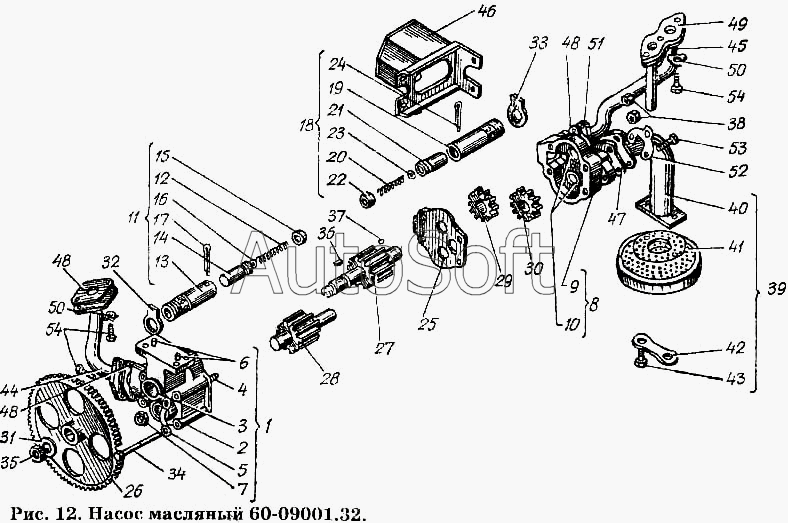

Каталог запасных частей к технике: ХТЗ Т-150К. Насос масляный 60-09001.32
41
27
28
29
30
31
32
33
34
35
36
37
38
39
40
26
42
43
44
45
46
47
48
48
48
49
50
50
51
52
53
54
54
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-09001.32 | 6***2 | Масляный насос с соединительной арматурой | |
| 60-09153.00 | 6***0 | Кольцо | |
| 1 | 6***2 | Насос масляный | |
| 2 | 6***0 | Корпус масляного насоса | |
| 3 | 6***0 | Корпус масляного насоса | |
| 4 | 6***0 | Втулка масляного насоса | |
| 5 | 6***0 | Шпилька установочная | |
| 6 | 6***0 | Шайба замковая | |
| 6 | Ш***0 | Штифт 8Сзх20 ГОСТ 3128-70 | |
| 7 | Г***0 | Гайка М8.2.6.05 ГОСТ 2526-70 | |
| 8 | 6***0 | Корпус радиаторной секции | |
| 9 | 6***0 | Корпус радиаторной секции | |
| 10 | 6***0 | Втулка | |
| 11 | 6***0 | Клапан | |
| 12 | 6***0 | Пружина | |
| 13 | 6***1 | Корпус клапана | |
| 14 | 6***0 | Клапан | |
| 15 | 6***0 | Колпачок | |
| 16 | 6***0 | Шайба регулировочная | |
| 17 | Ш***6 | Шплинт 4х40-005 ГОСТ 397-66 | |
| 18 | 6***0 | Клапан | |
| 19 | 6***1 | Корпус клапана | |
| 20 | 6***0 | Пружина | |
| 21 | 6***0 | Клапан | |
| 22 | 6***0 | Колпачок | |
| 23 | Ш***8 | Шайба 6-015 ГОСТ 11371-68 | |
| 24 | Ш***6 | Шплинт 4х40-005 ГОСТ 397-66 | |
| 25 | 6***0 | Проставка | |
| 26 | 6***0 | Колесо зубчатое m = 2,5, z = 64 | |
| 27 | 6***0 | Шестерня ведущая m = 4,25, z = 10 | |
| 28 | 6***0 | Шестерня ведомая m=4,25, z=10 | |
| 29 | 6***0 | Шестерня радиаторная ведущая m = 4,25, z = 10 | |
| 30 | 6***0 | Шестерня радиаторная ведомая m = 4,25, z = 10 | |
| 31 | 6***0 | Шайба стопорная | |
| 32 | 6***0 | Шайба замковая | |
| 33 | 6***0 | Шайба замковая | |
| 34 | 6***0 | Болт М8х85 | |
| 35 | Г***0 | Гайка М18х1,5.2.6.05 ГОСТ 5929-70 | |
| 36 | Ш***8 | Шпонка сегментная 5х6,5 ГОСТ 8795-68 | |
| 37 | Ш***0 | Шарик БV 5,556мм Р ГОСТ 3722-60 | |
| 38 | Г***0 | Гайка М8.2.6.05 ГОСТ 2526-70 | |
| 39 | 6***0 | Трубка всасывающая с заборником | |
| 40 | 6***0 | Трубка всасывающая | |
| 41 | 6***0 | Заборник масляного насоса | |
| 42 | 6***0 | Шайба замковая | |
| 43 | Б***0 | Болт М8.2х30.56.05 ГОСТ 7796-70 | |
| 44 | 6***0 | Трубка к маслофильтру | |
| 45 | 6***0 | Трубка радиаторной секции | |
| 46 | 6***1 | Кожух клапанов | |
| 47 | 6***0 | Прокладка | |
| 48 | 6***0 | Прокладка | |
| 49 | 6***0 | Прокладка | |
| 50 | 6***0 | Шайба замковая | |
| 51 | 6***0 | Фланец трубки | |
| 52 | 6***0 | Шайба | |
| 53 | Б***0 | Болт М8.2х16.56.05 ГОСТ 7796-70 | |
| 54 | Б***0 | Болт М8.2х20.56.05 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
