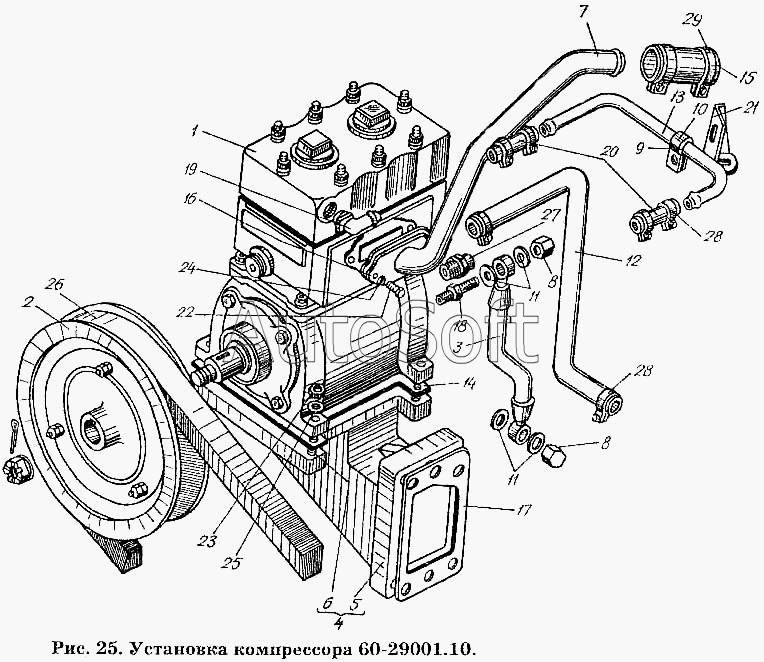

Каталог запасных частей к технике: ХТЗ Т-150К. Установка компрессора 60-29001.10
15
29
28
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-29001.10 | 6***0 | Установка компрессора | |
| 1 | 5***5 | Компрессор | |
| 2 | 6***0 | Шкив компрессора | |
| 3 | 6***0 | Трубка подвода масла | |
| 4 | 6***0 | Кронштейн компрессора | |
| 5 | 6***0 | Кронштейн компрессора | |
| 6 | Ш***О | Шпилька БМ 10 кл. То/2х28 (15/20)х055 ГОСТ 11765-66 | |
| 7 | 6***0 | Трубка подвода воздуха нижняя | |
| 8 | 6***0 | Гайка колпачковая | |
| 9 | 1***1 | Прокладка | |
| 10 | 6***0 | Хомут | |
| 11 | С***А | Прокладка поворотного угольника | |
| 12 | 6***0 | Шланг подвода воды | |
| 13 | 6***0 | Трубка отвода воды | |
| 14 | 6***0 | Прокладка компрессора | |
| 15 | 6***0 | Шланг соединительный | |
| 16 | 6***0 | Прокладка | |
| 17 | 6***0 | Прокладка кронштейна | |
| 18 | 6***0 | Ниппель конечный | |
| 19 | У***й | Угольник конечный | |
| 20 | 6***0 | Шланг соединительный | |
| 21 | 6***0 | Кронштейн | |
| 22 | Б***0 | Болт М8.2х20.56 ГОСТ 7796-70 | |
| 23 | Г***0 | Гайка М10.2.6.016 ГОСТ 2524-70 | |
| 24 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402- 70 | |
| 26 | Р***4 | Ремень II-16х11х1120 ГОСТ 5813-64 | |
| 27 | Н***А | Ниппель конечный (475313148) | |
| 28 | Н***1 | Хомут | |
| 29 | А***0 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
