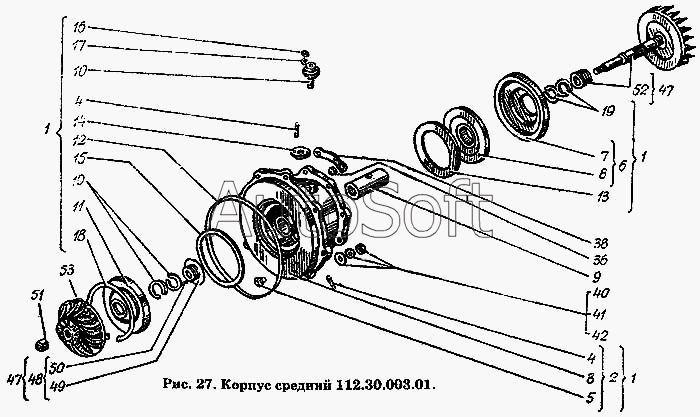

Каталог запасных частей к технике: ХТЗ Т-150К. Корпус средний 112.30.003.01
16
53
52
51
50
49
48
47
47
42
41
40
38
36
19
18
17
15
14
13
12
11
10
10
9
8
7
6
5
4
4
3
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112.30001.01 | 1***1 | Турбокомпрессор ТКР-11Н-1 ГОСТ 9658-66 | |
| 1 | 1***1 | Корпус средний | |
| 2 | 1***1 | Корпус средний | |
| 3 | 1***1 | Корпус средний | |
| 4 | Ш***Т | Шпилька БМ8 кл. То/2х 6 (10/12)х055 ГОСТ 11765-66 | |
| 5 | П***7 | Пробка КГ1/4" ГОСТ 12720-67 | |
| 6 | 1***0 | Диск уплотнения турбины | |
| 7 | 1***0 | Экран | |
| 8 | 1***0 | Диск уплотнения турбины | |
| 9 | 1***0 | Подшипник | |
| 10 | 1***1 | Фиксатор | |
| 11 | 1***0 | Диск уплотнения компрессора | |
| 12 | 1***0 | Кольцо | |
| 13 | 1***0 | Прокладка | |
| 14 | 1***0 | Прокладка | |
| 15 | 1***0 | Кольцо | |
| 16 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 17 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 18 | 1***0 | Кольцо Б95 ГОСТ 13943-68 | |
| 19 | 1***0 | Кольцо уплотнительное | |
| 36 | 1***0 | Гайка | |
| 38 | 1***0 | Шайба замковая | |
| 40 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 41 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 42 | Ш***8 | Шайба 8х1.5-015 ГОСТ 10450-68 | |
| 47 | 1***0 | Ротор | |
| 48 | 1***0 | Маслоотражатель | |
| 49 | 1***0 | Маслоотражатель | |
| 50 | Ш***0 | Штифт 2С/3х6 ГОСТ 3128-70 | |
| 51 | 1***0 | Гайка специальная | |
| 52 | 1***0 | Вал ротора | |
| 53 | 1***0 | Колесо компрессора |
