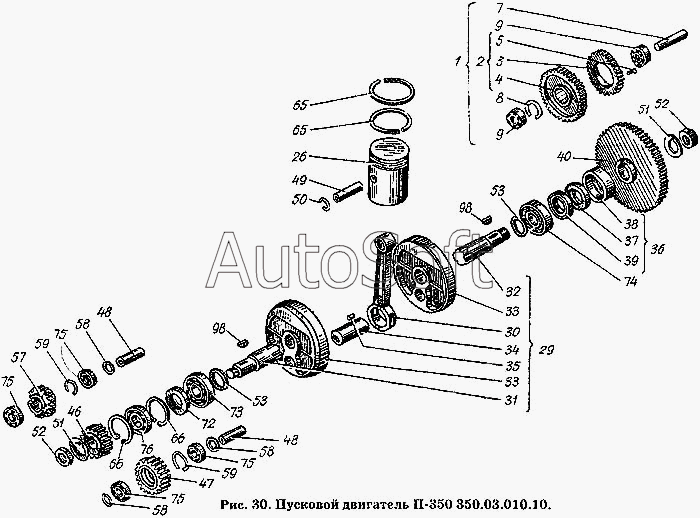

Каталог запасных частей к технике: ХТЗ Т-150К. Пусковой двигатель П-350. 350.03.010.00
57
40
46
47
48
48
49
50
51
51
52
52
53
53
39
58
58
58
59
59
65
65
72
73
74
75
75
75
75
76
98
98
29
1
2
3
4
5
7
8
9
9
26
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.01.010.00 | 3***0 | Двигатель пусковой П-350 | |
| 1 | 3***1 | Картер маховика | |
| 2 | 3***1 | Шестерня промежуточная | |
| 3 | 3***1 | Венец | |
| 4 | 3***1 | Шестерня промежуточная | |
| 5 | В***4 | Винт М6.2х8.56.05 ГОСТ 1477-44 | |
| 7 | 3***0 | Палец промежуточной шестерни | |
| 8 | Д***8 | Кольцо | |
| 9 | 1***9 | Подшипник ГОСТ 8882-58 | |
| 26 | Д***А | Поршень | |
| 29 | Д***Б | Коленчатый вал | |
| 30 | Д***Б | Шатун в сборе | |
| 31 | Д***Б | Полуось передняя | |
| 32 | Д***В | Полуось задняя | |
| 33 | Д***Г | Щека | |
| 34 | Д***Г | Палец кривошипа | |
| 35 | Д***9 | Ролик подшипника шатуна | |
| 36 | 7***5 | Втулка сальников в сборе | |
| 37 | Д***6 | Сальник войлочный в сборе | |
| 38 | 7***А | Втулка сальников | |
| 39 | М***1 | Манжета 1-30х52-1 ГОСТ 8752-61 | |
| 40 | 3***0 | Маховик | |
| 46 | Д***В | Шестерня коленчатого вала | |
| 47 | Д***Б | Шестерня промежуточная | |
| 48 | Д***А | Палец промежуточной шестерни | |
| 49 | Д***А | Палец поршня | |
| 50 | Д***8 | Кольцо стопорное | |
| 51 | Д***Б | Шайба замковая | |
| 52 | Д***А | Гайка маховика | |
| 53 | Д***А | Шайба дистанционная | |
| 57 | Д***А | Шестерня привода магнето | |
| 58 | Д***7 | Шайба | |
| 59 | Д***8 | Кольцо | |
| 65 | Д***А | Кольцо поршневое хромированное | |
| 72 | М***0 | Манжета 1-30х52-1 ГОСТ 8752-70 | |
| 73 | П***7 | Подшипник 2206 ГОСТ 8328-57 | |
| 74 | П***7 | Подшипник 102206 ГОСТ 8328-57 | |
| 75 | П***7 | Подшипник 202 ГОСТ 8338-57 | |
| 76 | П***7 | Подшипник 205 ГОСТ 8338-57 | |
| 98 | Ш***8 | Шпонка сегментная 5х9 ГОСТ 8795-68 |
