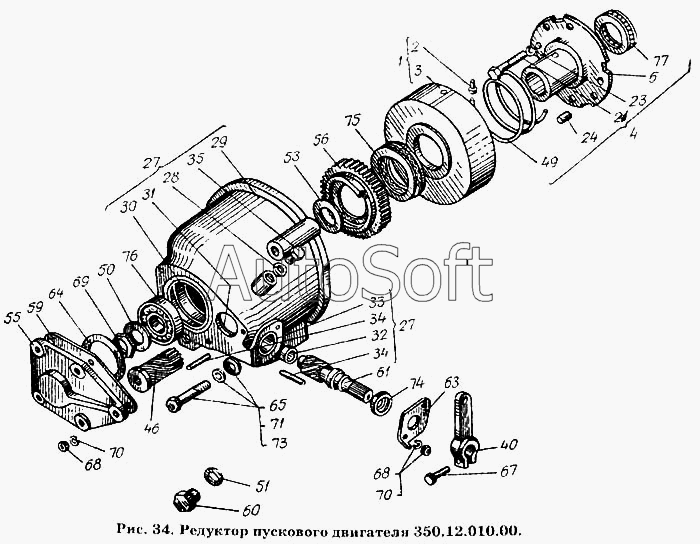

Каталог запасных частей к технике: ХТЗ Т-150К. Редуктор пускового двигателя 350.12.010.00
65
50
51
53
55
56
59
60
61
63
64
49
67
68
68
69
70
70
71
73
74
75
76
77
29
1
2
3
4
6
21
23
24
27
27
28
30
31
32
33
34
34
35
40
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.12.010.00 | 3***0 | Редуктор пускового двигателя | |
| 1 | С***1 | Диск нажимной в сборе | |
| 2 | С***7 | Палец | |
| 3 | 1***А | Диск нажимной | |
| 4 | 3***0 | Вал редуктора | |
| 6 | 3***0 | Ступица | |
| 21 | Б***0 | Болт М8,2х45.56.05 ГОСТ 7795-70 | |
| 23 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 24 | Ш***0 | Штифт 8Пр22ах16Т.0. ГОСТ 3128-70 | |
| 27 | 3***0 | Корпус редуктора | |
| 28 | С***А | Прокладка | |
| 29 | 3***0 | Корпус редуктора | |
| 30 | 3***0 | Упор неподвижный | |
| 31 | 3***1 | Втулка | |
| 32 | 3***1 | Втулка | |
| 33 | 3***1 | Втулка | |
| 34 | Ш***Т | Шпилька БМ8 кл. То/2х20(16/16)х055 ГОСТ 11765-66 | |
| 35 | Н***9 | Пробка резьбовая | |
| 40 | 3***0 | Рычаг (47521133) | |
| 46 | 3***1 | Валик включения | |
| 48 | С***8 | Пружина толкателя большая | |
| 49 | С***4 | Упор упругий нажимного диска | |
| 50 | С***6 | Шайба стопорная | |
| 51 | С***А | Прокладка | |
| 53 | С***0 | Шайба упорная | |
| 55 | 3***1 | Крышка | |
| 56 | 3***0 | Упор нажимной | |
| 59 | 3***1 | Прокладка | |
| 60 | 3***0 | Пробка | |
| 61 | 3***0 | Валик рукоятки | |
| 63 | 3***1 | Крышка | |
| 64 | С***1 | Кольцо Б-62 ГОСТ 13943-68 | |
| 65 | Б***0 | Болт М12.2х80.56.05 ГОСТ 7795-70 | |
| 67 | Б***0 | Болт М10.2х25.56.05 ГОСТ 7796-70 | |
| 68 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 69 | Г***0 | Гайка М22х1Д2а.6.05 ГОСТ 2524-70 | |
| 70 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 73 | Ш***8 | Шайба 12х2-015 ГОСТ 10450-68 | |
| 74 | М***0 | Манжета 1-25х42-3 ГОСТ 8752-70 | |
| 75 | П***4 | Подшипник 8109 ГОСТ 6874-54 | |
| 76 | П***7 | Подшипник 305 ГОСТ 8338-57 | |
| 77 | П***4 | Подшипник 8106 ГОСТ 6874-54 |
