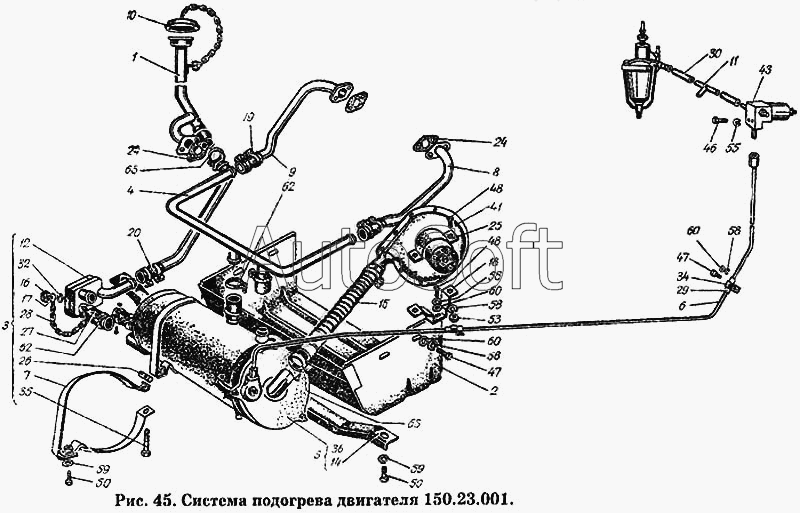

Каталог запасных частей к технике: ХТЗ Т-150К. Система подогрева двигателя 150.23.001
65
1
2
3
4
6
6
7
8
9
10
11
12
14
15
16
17
18
19
20
24
25
26
27
27
28
29
29
30
32
34
35
36
41
43
46
47
47
48
48
50
50
53
55
58
58
58
58
59
59
60
60
60
62
62
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Труба заливная в сборе | |
| 2 | 1***1 | Поддон в сборе | |
| 3 | 1***1 | Котел пускового подогревателя в сборе | |
| 4 | 1***1 | Паросборник в сборе | |
| 6 | 1***0 | Трубка топливопровода в сборе | |
| 7 | 1***1 | Кронштейн в сборе | |
| 8 | 1***1 | Трубка левая в сборе | |
| 9 | 1***7 | Трубка правая в сборе | |
| 10 | 1***9 | Пробка заливной трубы в сборе | |
| 11 | 1***1 | Тройник в сборе | |
| 12 | 1***4 | Коллектор в сборе | |
| 14 | 1***7 | Планка | |
| 15 | 1***1 | Шланг с металлическим каркасом | |
| 16 | 1***9 | Пробка | |
| 17 | 1***0 | Кольцо | |
| 18 | 1***1 | Кронштейн вентилятора | |
| 19 | 1***7 | Шланг | |
| 20 | 1***5 | Шланг | |
| 24 | 1***9 | Прокладка фланца | |
| 25 | 1***3 | Скоба | |
| 26 | 1***9 | Бобышка | |
| 27 | 1***3 | Шланг | |
| 27 | 1***3 | Шланг | |
| 28 | 1***0 | Цепочка | |
| 29 | 7***2 | Трубка резиновая | |
| 30 | 7***Б | Шланг | |
| 32 | 1***8 | Прокладка | |
| 34 | 7***2 | Скоба | |
| 35 | 5***9 | Болт регулировочный | |
| 36 | П***А | Котел пускового подогревателя | |
| 41 | П***0 | Вентилятор в сборе | |
| 42 | О***Г | Фильтр-отстойник | |
| 43 | О***М | Электромагнитный клапан в сборе | |
| 46 | Б***0 | Болт М6-6gх12.66 ГОСТ 7798-70 | |
| 47 | Б***0 | Болт М8-6gх16.66 ГОСТ 7796-70 | |
| 48 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 50 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 53 | Г***0 | Гайка М8-7Н.6 ГОСТ 5915-70 | |
| 55 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 58 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 59 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 60 | Ш***8 | Шайба 8-010 ГОСТ 11371-68 | |
| 62 | Х***5 | Хомутик стяжной | |
| 62 | Х***5 | Хомутик стяжной | |
| 63 | Х***3 | Хомутик стяжной | |
| 65 | 1***1 | Система подогрева двигателя |
