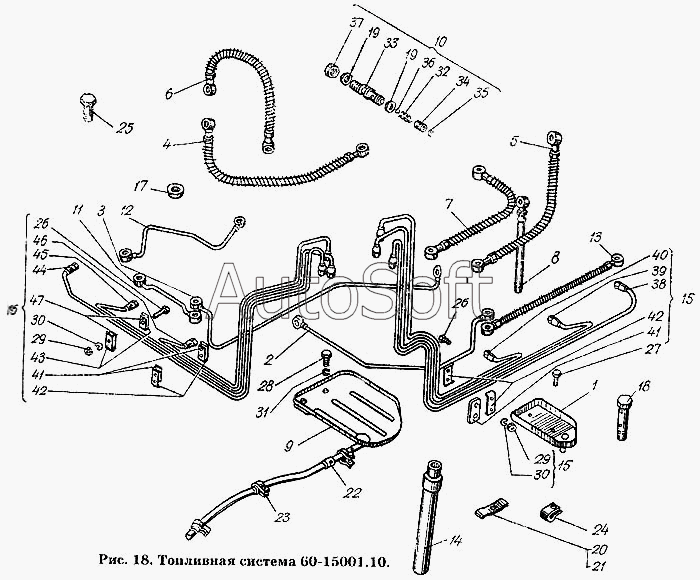

Каталог запасных частей к технике: ХТЗ Т-150К. Топливная система 60-15001.10
35
26
26
26
27
28
29
29
29
30
30
30
31
32
33
34
25
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-1112208/6Т2-2022 | 1***2 | Прокладка форсунки | |
| 112.1112010-10ГЧ | 1***Ч | Форсунка | |
| 221.111100423-24 | 2***4 | Насос топливный высокого давления | |
| 60-15001.10 | 6***0 | Топливная система | |
| 60-15112.00 | 6***0 | Трубка для ЗИП | |
| СМД7-0216-2 | С***2 | Прокладка поворотного угольника | |
| СМД7-1591А | С***А | Прокладка поворотного угольника | |
| 1 | 6***0 | Подставка фильтра | |
| 2 | 6***0 | Трубка слива | |
| 3 | 6***0 | Трубка слива | |
| 4 | 6***1 | Трубка фильтров тонкой очистки | |
| 5 | 6***0 | Трубка от подкачивающей помпы к фильтру тонкой очистки | |
| 6 | 6***0 | Трубка от фильтра тонкой очистки топлива к головке топливного насоса | |
| 7 | 6***0 | Трубка к топливоподводящей помпе | |
| 8 | 6***0 | Трубка слива топлива | |
| 9 | 6***1 | Подставка | |
| 10 | 6***1 | Перепускной клапан | |
| 11 | 6***0 | Трубка слива малая | |
| 12 | 6***0 | Трубка | |
| 13 | 6***1 | Трубка от топливного насоса к перепускному клапану | |
| 14 | 6***0 | Трубка слива отстоя | |
| 15 | 6***0 | Трубки 1, 2 и 3 цилиндров | |
| 16 | 6***0 | Трубки 4, 5 и 6 цилиндров | |
| 17 | 6***0 | Кольцо уплотняющее | |
| 18 | 6***0 | Болт зажимной | |
| 19 | С***А | Прокладка | |
| 20 | 6***0 | Планка зажима | |
| 21 | 6***0 | Планка зажима малая | |
| 22 | 1***1 | Прокладка | |
| 23 | 6***0 | Хомут | |
| 24 | С***4 | Хомут | |
| 25 | 6***0 | Болт зажимной | |
| 26 | Б***0 | Болт М6.2х12.56.05 ГОСТ 7805-70 | |
| 26 | Б***0 | Болт М8.2х25.56.05 ГОСТ 7796-70 | |
| 26 | Б***0 | Болт М8.2х25.56.05 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М8.2х16.56.05 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М12.2х35.56.05 ГОСТ 7796-70 | |
| 29 | Г***0 | Гайка М6.2.6.05 ГОСТ 5915-70 | |
| 29 | Г***0 | Гайка М8.2.6.016 ГОСТ 2524-70 | |
| 29 | Г***0 | Гайка М8.2.6.016 ГОСТ 2524-70 | |
| 30 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 8.65Г.05 ГОСТ 640270 | |
| 31 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 32 | 1***7 | Пружина | |
| 33 | 6***1 | Корпус клапана | |
| 34 | 6***0 | Втулка опорная | |
| 35 | 5***1 | Кольцо стопорное | |
| 36 | Ш***0 | Шарик БV 7.144мм Р ГОСТ 3722-60 | |
| 37 | 6***0 | Гайка колпачковая | |
| 38 | 6***0 | Топливопровод СВН7х2вНх1370 к первому цилиндру ГОСТ 8519-65 | |
| 39 | 6***0 | Топливопровод СВН7х2вНх1370 ко второму цилиндру ГОСТ 8519-65 | |
| 40 | 6***0 | Топливопровод СВН7х2вНх1370 к третьему цилиндру ГОСТ 8519-65 | |
| 41 | 6***0 | Прокладка | |
| 41 | 6***0 | Прокладка | |
| 42 | 6***0 | Планка зажима большая | |
| 42 | 6***0 | Планка зажима большая | |
| 43 | 1***0 | Планка зажима | |
| 43 | 1***0 | Планка зажима | |
| 44 | 6***0 | Топливопровод СВН7х2вНх1370 к четвертому цилиндру ГОСТ 8519-65 | |
| 45 | 6***0 | Топливопровод СВН7х2вНх1370 к пятому цилиндру ГОСТ 8519-65 | |
| 46 | 6***0 | Топливопровод СВН7х2вНх1370 к шестому цилиндру ГОСТ 8519-65 | |
| 47 | 6***0 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
