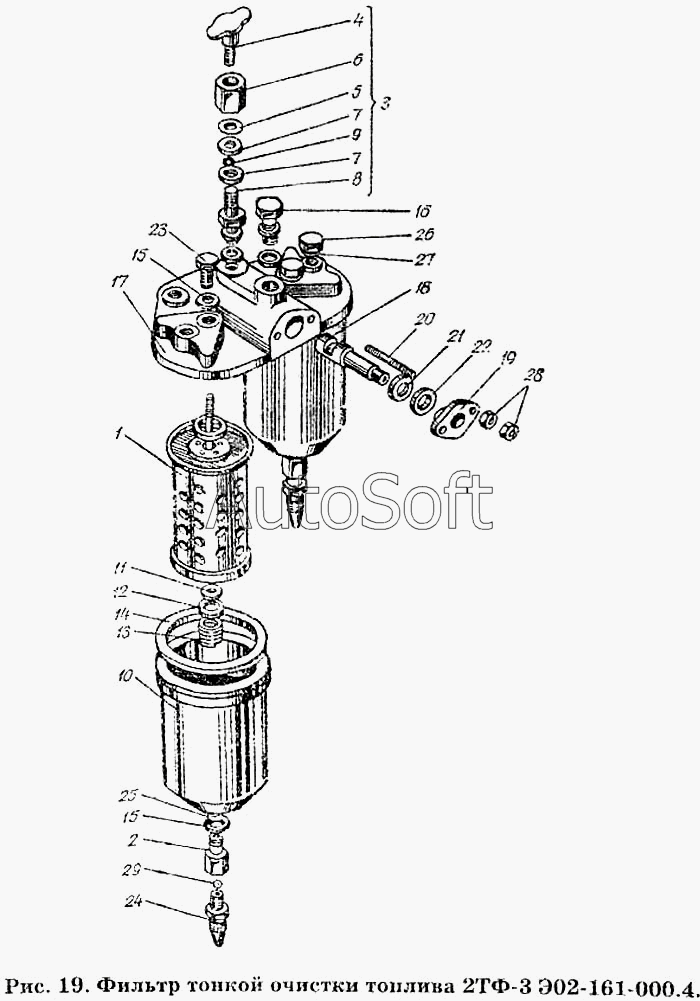

Каталог запасных частей к технике: ХТЗ Т-150К. Фильтр тонкой очистки топлива 2ТФ-3 Э02-161-000.4
15
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э02-161-000.4 | Э***4 | Фильтр топлива тонкой очистки с краном 2ТФ-3 | |
| 1 | Э***1 | Фильтрующий элемент в сборе ЭТФ-3 | |
| 2 | Э***0 | Болт стяжной в сборе | |
| 3 | Э***0 | Вентиль продувочный в сборе | |
| 4 | Э***0 | Игла продувочного вентиля в сборе | |
| 5 | Э***0 | Кольцо уплотнительное | |
| 6 | Э***0 | Гайка | |
| 7 | Э***0 | Прокладка | |
| 8 | Э***0 | Болт специальный | |
| 9 | Ш***0 | Шарик Б VI 5,556мм Р ГОСТ 3722-60 | |
| 10 | Э***7 | Корпус | |
| 11 | Э***1 | Сальник | |
| 12 | Э***0 | Тарелка сальника | |
| 13 | Э***2 | Пружина | |
| 14 | Э***1 | Прокладка | |
| 15 | Э***0 | Прокладка | |
| 16 | Э***0 | Болт | |
| 17 | Э***3 | Крышка | |
| 18 | Э***2 | Пробка крана | |
| 19 | Э***1 | Фланец сальника | |
| 20 | Э***1 | Шпилька | |
| 21 | Э***0 | Шайба упорная | |
| 22 | Э***0 | Кольцо уплотнительное | |
| 23 | Э***0 | Гайка стяжная | |
| 24 | Э***0 | Болт запорный | |
| 25 | Э***0 | Кольцо уплотнительное | |
| 26 | Э***1 | Винт специальный | |
| 27 | Э***0 | Прокладка | |
| 28 | Г***0 | Гайка М6.2.605 ГОСТ 5915-70 | |
| 29 | Ш***0 | Шарик В IV 7мм Р ГОСТ 3722-60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
