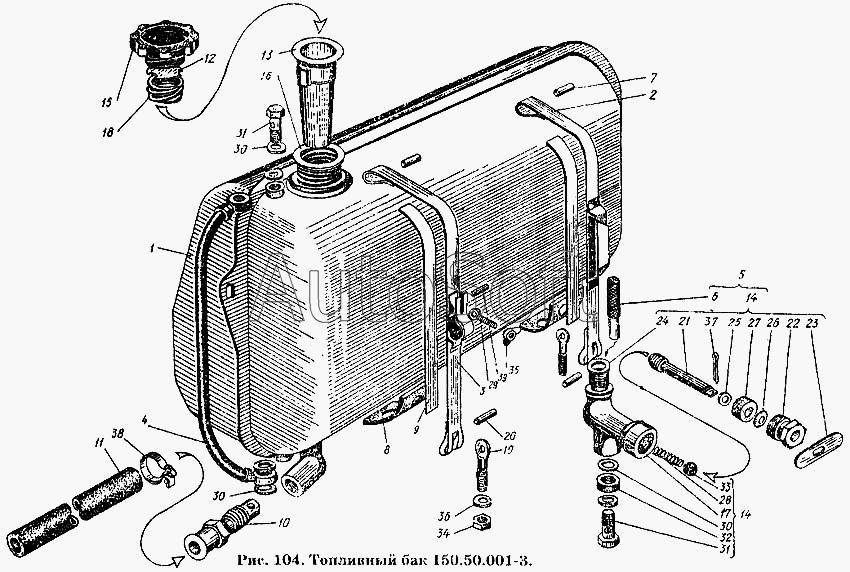

Каталог запасных частей к технике: ХТЗ Т-150К. Баки топливные 150.50.001-3
30
30
21
22
23
24
25
26
27
28
29
30
20
31
31
32
33
34
35
36
37
38
39
11
1
2
3
4
5
6
7
8
9
10
12
13
14
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.50.001-3 | 1***3 | Баки топливные | |
| 1 | 1***2 | Корпус топливного бака в сборе | |
| 2 | 1***2 | Лента бугеля в сборе | |
| 3 | 1***2 | Лента бугеля в сборе левая | |
| 4 | 1***8 | Трубка топливомера в сборе | |
| 5 | 1***2 | Краник топливный с фильтром | |
| 6 | 1***4 | Фильтр | |
| 7 | 1***7 | Палец бугеля | |
| 8 | 1***9 | Прокладка под бак передняя | |
| 9 | 1***1 | Прокладка ленты бугеля | |
| 10 | 1***7 | Штуцер 12/2 | |
| 11 | 1***8 | Шланг сливной | |
| 12 | 1***3 | Заслонка | |
| 13 | 7***5 | Фильтр 160 ГОСТ 15870-70 | |
| 14 | 7***9 | Краник топливный в сборе | |
| 15 | 7***4 | Крышка в сборе | |
| 16 | 7***3 | Горловина бака в сборе | |
| 17 | 7***0 | Корпус краника | |
| 18 | 7***6 | Пружина | |
| 19 | 7***А | Винт | |
| 19 | 7***А | Винт | |
| 20 | 7***5 | Палец соединительный | |
| 21 | 5***3 | Стержень краника | |
| 22 | 5***1 | Гайка поджимная | |
| 23 | 5***1 | Ручка краника | |
| 24 | 5***А | Прокладка краника | |
| 25 | 5***8 | Шайба | |
| 26 | 5***9 | Шайба сальника | |
| 27 | 5***0 | Сальник графитоасбестовый | |
| 28 | 5***2 | Пружина краника | |
| 29 | 1***А | Поводок рейки | |
| 30 | 1***6 | Прокладка | |
| 30 | 1***6 | Прокладка | |
| 31 | 1***0 | Болт поворотного угольника | |
| 31 | 1***0 | Болт поворотного угольника | |
| 32 | 1***А | Защитная втулка | |
| 33 | Ш***0 | Шарик Б-IV-12мм ГОСТ 3722-60 | |
| 34 | Г***0 | Гайка М12-7Н.6 ГОСТ 5915-70 | |
| 35 | Г***6 | Гайка М6-7Н.8 ГОСТ 3032-66 | |
| 36 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 37 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 38 | Х***6 | Хомутик стяжной винтовой | |
| 39 | П***0 | Проволока |
