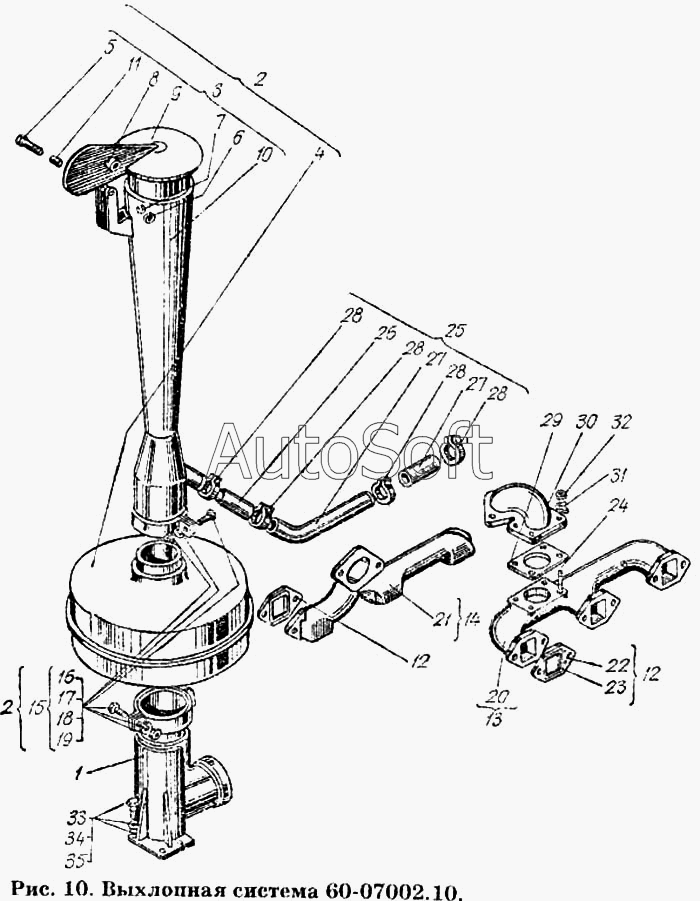

Каталог запасных частей к технике: ХТЗ Т-150К. Выхлопная система 60-07002.10
1
2
2
3
4
5
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Труба выхлопная в сборе | |
| 2 | 6***0 | Установка глушителя и эжектора | |
| 3 | 6***0 | Эжектор с крышкой в сборе | |
| 4 | 6***0 | Глушитель в сборе | |
| 5 | Б***0 | Болт М8.2х60.56.05 ГОСТ 7795-70 | |
| 7 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 8 | 6***0 | Втулка | |
| 9 | 6***0 | Крышка в сборе | |
| 10 | 6***0 | Эжектор | |
| 11 | 6***1 | Трубка внутренняя | |
| 12 | 6***0 | Прокладка выхлопного коллектора | |
| 13 | 6***1 | Коллектор выхлопной правый с теплоизоляцией | |
| 14 | 6***1 | Коллектор выхлопной левый с теплоизоляцией | |
| 15 | 6***0 | Хомут в сборе | |
| 16 | 6***0 | Хомут | |
| 17 | Б***0 | Болт М12.2х35.56.05 ГОСТ 7796-70 | |
| 18 | Г***0 | Гайка М12.2.6.016 ГОСТ 2524-70 | |
| 19 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 20 | 6***0 | Коллектор выхлопной правый | |
| 21 | 6***0 | Коллектор выхлопной левый | |
| 22 | 6***0 | Полотно прокладки | |
| 23 | 6***0 | Окантовка прокладки | |
| 24 | Ш***Т | Шпилька БМ10 кл. То/2х 0(15/22)х055 ГОСТ 11765-66 | |
| 25 | 6***0 | Отсосная трубка | |
| 26 | 6***0 | Шланг соединительный | |
| 27 | 6***0 | Отсосная трубка | |
| 28 | А***0 | Хомут стяжной | |
| 29 | 6***0 | Прокладка патрубка | |
| 30 | 6***0 | Патрубок турбины | |
| 31 | 6***0 | Шайба контровочная | |
| 32 | С***5 | Гайка крепления выхлопного коллектора | |
| 33 | Б***0 | Болт 12.2х25.56.016 ГОСТ 7796-70 | |
| 34 | Ш***8 | Шайба 12х2-015 ГОСТ 11371-68 | |
| 35 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
