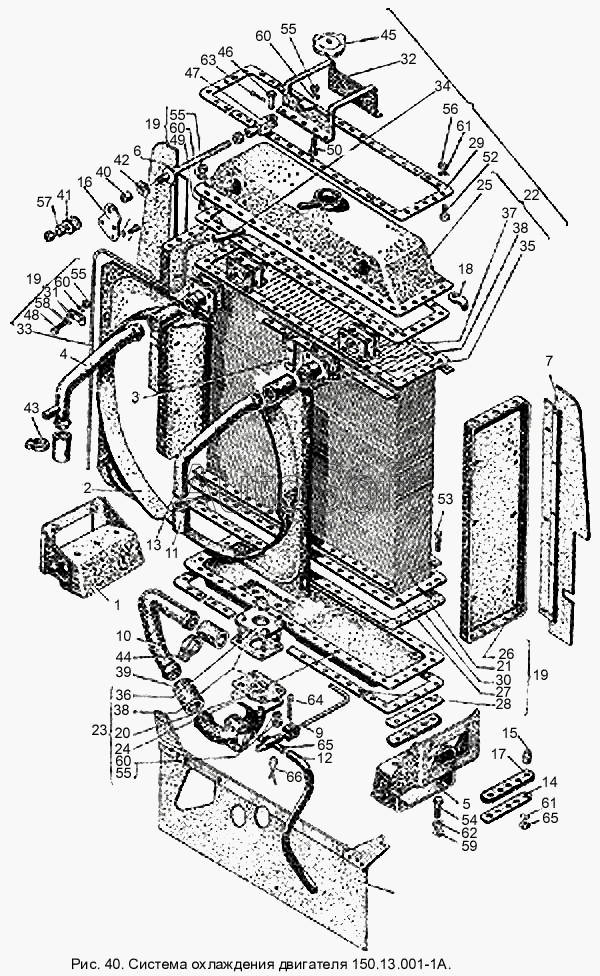

Каталог запасных частей к технике: ХТЗ Т-150К. Система охлаждения двигателя 150.13.001-1 А
42
50
49
48
47
46
45
44
43
51
41
41
40
39
38
38
37
37
36
58
66
65
65
64
63
62
61
61
60
60
60
60
59
35
57
56
56
56
55
55
55
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
26
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.13.001-1А | 1***А | Система охлаждения двигателя СМД-62 с унифицированным радиатором | |
| 1 | 1***2 | Кронштейн радиатора и ограждения в сборе левый | |
| 2 | 1***2 | Кожух вентилятора в сборе | |
| 3 | 1***2 | Кронштейн тросика в сборе | |
| 4 | 1***1 | Труба водоотводящая левая в сборе | |
| 5 | 1***1 | Кронштейн радиатора и ограждения в сборе правый | |
| 6 | 1***1 | Тяга радиатора в сборе | |
| 7 | 1***0 | Перегородка в сборе | |
| 8 | 1***2 | Перегородка нижняя в сборе | |
| 9 | 1***А | Рукоятка в сборе | |
| 10 | 1***3 | Труба водоподводящая | |
| 11 | 1***4 | Шланг | |
| 12 | 1***1 | Шланг | |
| 13 | 1***1 | Труба водоотводящая правая | |
| 14 | 1***4 | Пластина | |
| 15 | 1***6 | Втулка распорная | |
| 16 | 1***3 | Кронштейн тяги радиатора | |
| 17 | 1***8 | Подушка радиатора | |
| 18 | 1***1 | Зацеп | |
| 19 | 1***Т | Радиатор водяной в сборе | |
| 20 | 1***7 | Патрубок | |
| 21 | 1***Т | Сердцевина водяного радиатора | |
| 22 | 1***1 | Бак радиатора верхний в сборе | |
| 23 | 1***0 | Бак радиатора нижний в сборе | |
| 24 | 1***2 | Бак радиатора нижний | |
| 25 | 1***1 | Бак радиатора верхний | |
| 26 | 1***9 | Стойка радиатора | |
| 27 | 1***2 | Накладка внутренняя | |
| 28 | 1***3 | Накладка наружная | |
| 29 | 1***4 | Накладка угловая | |
| 30 | 1***6 | Прокладка баков | |
| 31 | 1***7 | Скоба | |
| 32 | 1***1 | Кронштейн | |
| 33 | 1***2 | Трубка пароотводящая | |
| 34 | 1***3 | Трубка соединительная | |
| 35 | 1***5 | Патрубок верхнего бака | |
| 36 | 8***0 | Фланец в сборе | |
| 37 | 8***2 | Фланец в сборе | |
| 37 | 8***2 | Фланец в сборе | |
| 38 | М***3 | Прокладка | |
| 39 | 1***6 | Шланг | |
| 40 | 1***2 | Втулка распорная | |
| 41 | 7***7 | Шайба | |
| 41 | 7***7 | Шайба | |
| 42 | 7***0 | Амортизатор тяги радиатора | |
| 43 | А***0 | Хомут стяжной | |
| 44 | А***0 | Хомут стяжной | |
| 45 | А***0 | Крышка тип 2 | |
| 46 | 5***0 | Палец | |
| 47 | 5***1 | Вилка | |
| 48 | Б***0 | Болт М8-6gх16.66 ГОСТ 7796-70 | |
| 49 | Б***0 | Болт М8-6gх25,66 ГОСТ 7796-70 | |
| 50 | Б***0 | Болт М8-6gх30.66 ГОСТ 7796-70 | |
| 51 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 52 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 53 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 54 | Б***0 | Болт М12-6gх25.88.35 ГОСТ 7706-70 | |
| 55 | Г***0 | Гайка М8-7Н.6 ГОСТ 5915-70 | |
| 56 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 56 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 56 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 57 | Г***0 | Гайка М12-6Н.8 ГОСТ 5927-70 | |
| 58 | Ш***8 | Шайба 8-010 ГОСТ 11371-68 | |
| 59 | Ш***8 | Шайба 12-010 ГОСТ 11371-68 | |
| 60 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 61 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 62 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 63 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 64 | Ш***6 | Шплинт 6,3х20.001 ГОСТ 397-66 | |
| 65 | К***" | Краник спускной в сборе | |
| 66 | П***0 | Проволока |
