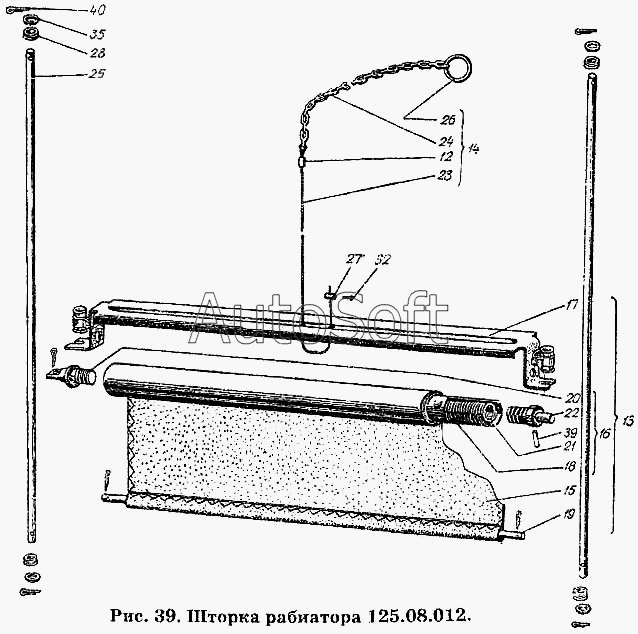

Каталог запасных частей к технике: ХТЗ Т-150К. Шторка радиатора 125.08.012
22
40
40
39
35
32
28
27
26
25
24
23
21
20
19
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.08.001А | 1***А | Радиатор масляный двухрядный со шторкой | |
| 11 | 1***1 | Стойка масляного радиатора | |
| 12 | 1***8 | Втулка | |
| 13 | 1***2 | Шторка радиатора в сборе | |
| 14 | 1***3 | Цепочка управления шторкой радиатора в сборе | |
| 15 | 1***4 | Полотно в сборе | |
| 16 | 1***6 | Ролик в сборе | |
| 17 | 1***5 | Рамка в сборе | |
| 18 | 1***9 | Ролик с заглушкой в сборе | |
| 19 | 2***5 | Ось полотна | |
| 20 | 1***3 | Ось ролика левая | |
| 21 | 1***4 | Пружина шторки | |
| 22 | 1***7 | Ось ролика правая | |
| 23 | 1***9 | Канат | |
| 24 | 1***5 | Цепочка | |
| 25 | 1***8 | Стержень направляющий | |
| 26 | 1***1 | Кольцо | |
| 27 | 1***3 | Наконечник каната | |
| 28 | 1***3 | Втулка изоляционная | |
| 32 | В***2 | Винт М4.6gх8.58 ГОСТ 1490-62 | |
| 35 | Ш***8 | Шайба 8-010 ГОСТ 11371-68 | |
| 39 | Ш***0 | Штифт 3С4х28 ГОСТ 3128-70 | |
| 40 | Ш***6 | Шплинт 2,5х16 ГОСТ 397-66 | |
| 40 | Ш***6 | Шплинт 2,5х16 ГОСТ 397-66 |
