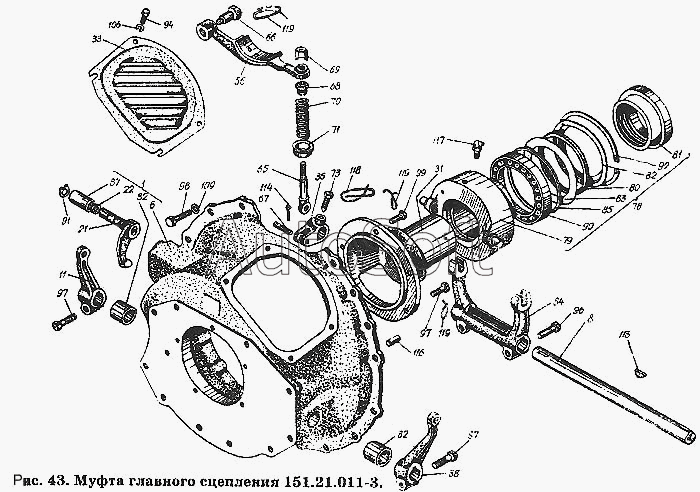

Каталог запасных частей к технике: ХТЗ Т-150К. Муфта главного сцепления 151.21.011-3
1
6
8
11
21
22
31
32
32
33
36
37
38
56
65
66
67
68
69
70
71
73
78
79
80
81
82
83
84
85
90
91
92
94
96
97
97
97
97
98
106
109
113
114
116
117
118
119
119
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.21.011-3 | 1***3 | Муфта главного сцепления | |
| 1 | 1***3 | Корпус муфты со втулками | |
| 6 | 1***3 | Корпус муфты | |
| 8 | 1***2 | Валик выключения | |
| 11 | 1***1 | Рычаг сервомеханизма | |
| 21 | 1***2 | Рычаг включения в сборе | |
| 22 | 1***6 | Кольцо | |
| 31 | 1***2 | Стакан выжимного подшипника | |
| 32 | 1***2 | Втулка валика выключения | |
| 33 | 1***1 | Крышка люка | |
| 36 | 1***3 | Муфта серьги тормозка | |
| 37 | 1***2 | Втулка | |
| 38 | 1***4 | Рычаг выключения | |
| 56 | 1***8 | Колодка тормозка в сборе | |
| 65 | 1***4 | Серьга тормозка | |
| 66 | 1***5 | Болт тормозка | |
| 67 | 1***6 | Палец | |
| 68 | 1***7 | Седло пружины | |
| 69 | 1***8 | Гайка регулировочная | |
| 70 | 1***9 | Пружина тормозка | |
| 71 | 1***0 | Стакан пружины тормозка | |
| 73 | 1***9 | Болт стопорный | |
| 78 | 0***9 | Корпус муфты выключения | |
| 79 | 0***9 | Корпус муфты выключения | |
| 80 | 0***0 | Кольцо сальника | |
| 81 | 0***1 | Упор нажимного подшипника | |
| 82 | 0***2 | Крышка сальника | |
| 83 | 0***4 | Кольцо сальника | |
| 84 | 0***6 | Вилка выключения | |
| 85 | 0***0 | Кольцо уплотнительное | |
| 90 | П***2 | Подшипник 46120 ГОСТ 831-62 | |
| 91 | К***8 | Кольцо Б18 ГОСТ 13942-68 | |
| 92 | К***8 | Кольцо 1Б150 ГОСТ 13941-68 | |
| 94 | Б***0 | Болт М8-6gх16.66 ГОСТ 7796-70 | |
| 96 | Б***0 | Болт М10-6gх35.66 ГОСТ 7796-70 | |
| 97 | Б***0 | Болт М12-6gх30.88.35 ГОСТ 7796-70 | |
| 98 | Б***0 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | |
| 106 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 109 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 113 | Ш***8 | Шпонка 8х11 ГОСТ 8795-68 | |
| 114 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 116 | Ш***0 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | |
| 117 | М***6 | Масленка III-АI-45 ГОСТ 1303-56 | |
| 118 | П***0 | Проволока | |
| 119 | П***0 | Проволока |
