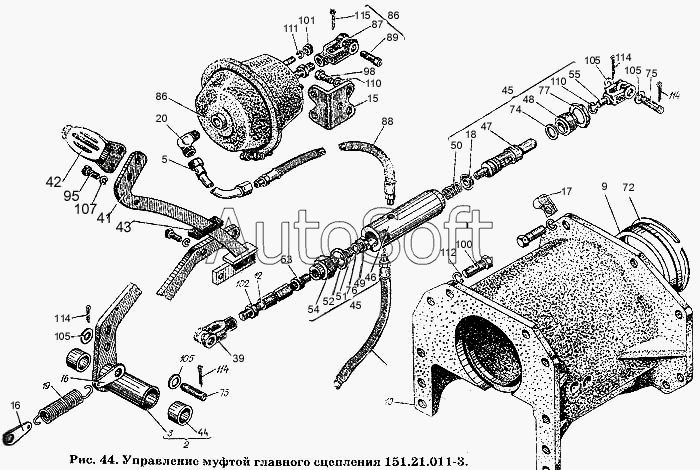

Каталог запасных частей к технике: ХТЗ Т-150К. Управление муфтой главного сцепления 151.21.011-3
95
53
54
55
72
74
75
75
76
77
86
86
87
88
89
52
98
100
101
102
105
105
105
105
107
110
110
111
112
114
114
114
114
115
39
2
3
5
9
10
12
15
16
16
17
18
19
20
41
42
43
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.21.012-3 | 1***3 | Управление муфтой главного сцепления | |
| 2 | 1***1 | Рычаг педали в сборе | |
| 3 | 1***0 | Рычаг педали в сборе | |
| 5 | 1***А | Трубка пневмокамеры в сборе | |
| 9 | 1***2 | Стакан | |
| 10 | 1***4 | Корпус проставочный | |
| 12 | 1***1 | Тяга сервомеханизма | |
| 15 | 1***А | Кронштейн | |
| 16 | 1***4 | Зацеп пружины | |
| 17 | 1***6 | Скоба | |
| 18 | 1***0 | Манжета 1-25-2 МН5580-64 | |
| 19 | 1***2 | Пружина | |
| 20 | 1***1 | Угольник конечный | |
| 39 | 1***2 | Вилка | |
| 41 | 1***1 | Удлинитель рычага в сборе | |
| 42 | 1***5 | Подбашмачник в сборе | |
| 43 | 1***1 | Упор резиновый | |
| 44 | 1***1 | Втулка | |
| 45 | 1***1 | Сервомеханизм в сборе | |
| 46 | 1***1 | Корпус сервомеханизма | |
| 47 | 1***1 | Плунжер | |
| 48 | 1***1 | Гайка | |
| 49 | 1***1 | Клапан | |
| 50 | 1***2 | Пружина | |
| 51 | 1***1 | Пружина | |
| 52 | 1***1 | Прокладка | |
| 53 | 1***1 | Гайка ГОСТ 5929-62 | |
| 54 | 1***6 | Гайка переходная | |
| 55 | 1***А | Вилка | |
| 72 | 1***3 | Кольцо упорное | |
| 74 | 1***9 | Кольцо | |
| 75 | 5***0 | Палец | |
| 76 | 7***7 | Шайба | |
| 77 | 5***1 | Гайка штуцера | |
| 86 | 5***0 | Камера тормозная передняя в сборе | |
| 87 | 2***Б | Вилка тяги от педали тормоза к тормозному крану | |
| 88 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 89 | 2***2 | Палец 12х38 ОН 025 196-63 | |
| 95 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 98 | Б***0 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | |
| 99 | Б***0 | Болт 3М12-6gх30.88.35 ГОСТ 7796-70 | |
| 100 | Б***0 | Болт М16-6gх50.88.35 ГОСТ 7796-70 | |
| 101 | Г***2 | Гайка М12х1.25-6Н.8.0.19 ГОСТ 5929-62 | |
| 102 | Г***0 | Гайка М14-6Н.8 ГОСТ 5927-70 | |
| 105 | Ш***8 | Шайба 12-04 ГОСТ 11371-68 | |
| 107 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 110 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 111 | Ш***0 | Шайба 12.65Г.06 ГОСТ 6402-70 | |
| 112 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 114 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 115 | Ш***6 | Шплинт 4х25 ГОСТ 397-66 |
