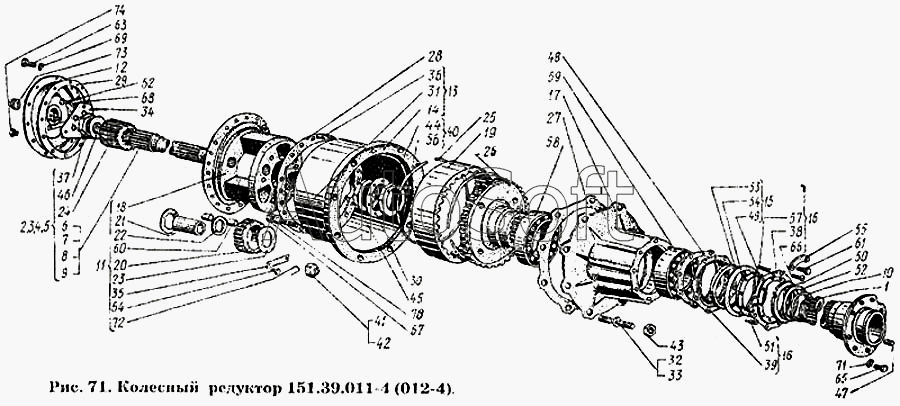

Каталог запасных частей к технике: ХТЗ Т-150К. Редуктор колесный 151.39.011-4 (012-4)
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
13
13
13
13
14
15
16
16
16
16
17
17
17
17
18
19
19
19
19
20
21
22
23
24
24
24
24
25
25
25
25
25
27
27
27
28
28
28
28
29
29
29
29
30
30
30
30
31
32
32
33
33
34
34
34
34
35
36
37
37
37
37
38
39
40
40
40
40
41
42
42
43
43
43
43
44
45
45
45
45
46
46
46
46
47
48
48
48
48
49
50
50
50
50
51
52
52
52
52
53
54
55
55
55
55
56
56
56
56
56
57
58
58
58
58
59
59
59
59
60
61
61
61
61
62
62
62
62
63
63
63
63
64
65
65
65
65
66
67
67
67
67
68
68
68
68
69
69
69
69
70
71
71
71
71
72
73
73
73
73
74
74
74
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51.39.011-4 | 5***4 | Редуктор колесный задний правый в сборе | |
| 51.39.012-4 | 5***4 | Редуктор колесный задний левый в сборе | |
| 51.39.015-4 | 5***4 | Редуктор колесный передний правый в сборе | |
| 51.39.016-4 | 5***4 | Редуктор колесный передний левый в сборе | |
| 1 | 5***4 | Вал ступицы в сборе | |
| 1 | 5***4 | Вал ступицы в сборе | |
| 1 | 5***4 | Вал ступицы в сборе | |
| 1 | 5***4 | Вал ступицы в сборе | |
| 2 | 5***3 | Вал задний правый в сборе | |
| 3 | 5***3 | Вал задний левый в сборе | |
| 4 | 5***3 | Вал передний правый в сборе | |
| 5 | 5***3 | Вал передний левый в сборе | |
| 6 | 5***3 | Вал задний правый | |
| 7 | 5***3 | Вал задний левый | |
| 8 | 5***3 | Вал передний правый | |
| 9 | 5***3 | Вал передний левый | |
| 10 | 5***6 | Кольцо У-110х105-2 ГОСТ 9833-61 | |
| 10 | 5***6 | Кольцо У-110х105-2 ГОСТ 9833-61 | |
| 10 | 5***6 | Кольцо У-110х105-2 ГОСТ 9833-61 | |
| 10 | 5***6 | Кольцо У-110х105-2 ГОСТ 9833-61 | |
| 11 | 1***3 | Водило в сборе | |
| 11 | 1***3 | Водило в сборе | |
| 11 | 1***3 | Водило в сборе | |
| 11 | 1***3 | Водило в сборе | |
| 12 | 1***3 | Крышка в сборе | |
| 12 | 1***3 | Крышка в сборе | |
| 12 | 1***3 | Крышка в сборе | |
| 13 | 1***2 | Корпус со шпильками в сборе | |
| 13 | 1***2 | Корпус со шпильками в сборе | |
| 13 | 1***2 | Корпус со шпильками в сборе | |
| 13 | 1***2 | Корпус со шпильками в сборе | |
| 14 | 1***3 | Корпус в сборе | |
| 15 | 1***4 | Кольцо нажимное в сборе | |
| 16 | 1***5 | Уплотнение торцовое в сборе | |
| 16 | 1***5 | Уплотнение торцовое в сборе | |
| 16 | 1***5 | Уплотнение торцовое в сборе | |
| 16 | 1***5 | Уплотнение торцовое в сборе | |
| 17 | 1***1 | Картер планетарного редуктора | |
| 17 | 1***1 | Картер планетарного редуктора | |
| 17 | 1***1 | Картер планетарного редуктора | |
| 17 | 1***1 | Картер планетарного редуктора | |
| 18 | 1***3 | Водило | |
| 19 | 1***3 | Шестерня эпициклическая z=61 | |
| 19 | 1***3 | Шестерня эпициклическая z=61 | |
| 19 | 1***3 | Шестерня эпициклическая z=61 | |
| 19 | 1***3 | Шестерня эпициклическая z=61 | |
| 20 | 1***3 | Сателлит | |
| 21 | 1***1 | Ось сателлита | |
| 22 | 1***2 | Кольцо проставочное сателлита | |
| 23 | 1***9 | Шайба проставочпая сателлита | |
| 24 | 1***3 | Шестерня солнечная | |
| 24 | 1***3 | Шестерня солнечная | |
| 24 | 1***3 | Шестерня солнечная | |
| 24 | 1***3 | Шестерня солнечная | |
| 25 | 1***1 | Кольцо стопорное | |
| 25 | 1***1 | Кольцо стопорное | |
| 25 | 1***1 | Кольцо стопорное | |
| 25 | 1***1 | Кольцо стопорное | |
| 26 | 1***3 | Ступица | |
| 26 | 1***3 | Ступица | |
| 26 | 1***3 | Ступица | |
| 26 | 1***3 | Ступица | |
| 27 | 1***7 | Прокладка картера | |
| 27 | 1***7 | Прокладка картера | |
| 27 | 1***7 | Прокладка картера | |
| 28 | 1***8 | Прокладка | |
| 28 | 1***8 | Прокладка | |
| 28 | 1***8 | Прокладка | |
| 28 | 1***8 | Прокладка | |
| 29 | 1***1 | Прокладка крышки | |
| 29 | 1***1 | Прокладка крышки | |
| 29 | 1***1 | Прокладка крышки | |
| 29 | 1***1 | Прокладка крышки | |
| 30 | 1***1 | Шайба промежуточная | |
| 30 | 1***1 | Шайба промежуточная | |
| 30 | 1***1 | Шайба промежуточная | |
| 30 | 1***1 | Шайба промежуточная | |
| 31 | 1***1 | Шпилька | |
| 32 | 1***8 | Болт ступицы | |
| 32 | 1***8 | Болт ступицы | |
| 33 | 1***9 | Болт ступицы с левой резьбой | |
| 33 | 1***9 | Болт ступицы с левой резьбой | |
| 34 | 1***1 | Пластина упорная | |
| 34 | 1***1 | Пластина упорная | |
| 34 | 1***1 | Пластина упорная | |
| 34 | 1***1 | Пластина упорная | |
| 35 | 1***4 | Планка | |
| 36 | 1***6 | Штифт | |
| 37 | 1***5 | Гайка специальная | |
| 37 | 1***5 | Гайка специальная | |
| 37 | 1***5 | Гайка специальная | |
| 37 | 1***5 | Гайка специальная | |
| 38 | 1***9 | Корпус лабиринта | |
| 39 | 1***1 | Корпус уплотнений | |
| 40 | 1***1 | Гайка ступицы в сборе | |
| 40 | 1***1 | Гайка ступицы в сборе | |
| 40 | 1***1 | Гайка ступицы в сборе | |
| 40 | 1***1 | Гайка ступицы в сборе | |
| 41 | 1***1 | Гайка колеса | |
| 42 | 1***1 | Гайка колеса с левой резьбой | |
| 42 | 1***1 | Гайка колеса с левой резьбой | |
| 43 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 43 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 43 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 43 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 44 | 1***3 | Гайка ступицы | |
| 45 | 1***1 | Гайка ступицы | |
| 45 | 1***1 | Гайка ступицы | |
| 45 | 1***1 | Гайка ступицы | |
| 45 | 1***1 | Гайка ступицы | |
| 46 | 1***7 | Шайба замковая | |
| 46 | 1***7 | Шайба замковая | |
| 46 | 1***7 | Шайба замковая | |
| 46 | 1***7 | Шайба замковая | |
| 47 | А***6 | Установочный штифт задней балки | |
| 48 | А***8 | Прокладка | |
| 48 | А***8 | Прокладка | |
| 48 | А***8 | Прокладка | |
| 48 | А***8 | Прокладка | |
| 49 | А***3 | Кольцо нажимное | |
| 50 | А***4 | Кольцо упорное | |
| 50 | А***4 | Кольцо упорное | |
| 50 | А***4 | Кольцо упорное | |
| 50 | А***4 | Кольцо упорное | |
| 51 | А***6 | Штифт | |
| 52 | А***2 | Прокладка | |
| 52 | А***2 | Прокладка | |
| 52 | А***2 | Прокладка | |
| 52 | А***2 | Прокладка | |
| 53 | А***8 | Кольцо | |
| 54 | А***9 | Диафрагма | |
| 55 | 5***6 | Планка стопорная | |
| 55 | 5***6 | Планка стопорная | |
| 55 | 5***6 | Планка стопорная | |
| 55 | 5***6 | Планка стопорная | |
| 56 | 3***7 | Штифт | |
| 56 | 3***7 | Штифт | |
| 56 | 3***7 | Штифт | |
| 56 | 3***7 | Штифт | |
| 56 | 3***7 | Штифт | |
| 57 | 3***8 | Пружина | |
| 58 | П***1 | Подшипник 7224 ГОСТ 333-71 | |
| 58 | П***1 | Подшипник 7224 ГОСТ 333-71 | |
| 58 | П***1 | Подшипник 7224 ГОСТ 333-71 | |
| 58 | П***1 | Подшипник 7224 ГОСТ 333-71 | |
| 59 | П***1 | Подшипник 7520 ГОСТ 333-71 | |
| 59 | П***1 | Подшипник 7520 ГОСТ 333-71 | |
| 59 | П***1 | Подшипник 7520 ГОСТ 333-71 | |
| 59 | П***1 | Подшипник 7520 ГОСТ 333-71 | |
| 60 | Р***8 | Ролик Д IV 14х28 НРТУН31-58 | |
| 61 | Б***0 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | |
| 61 | Б***0 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | |
| 61 | Б***0 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | |
| 61 | Б***0 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | |
| 62 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 62 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 62 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 62 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 63 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 63 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 63 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 63 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 64 | Б***0 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | |
| 64 | Б***0 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | |
| 64 | Б***0 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | |
| 64 | Б***0 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | |
| 66 | В***2 | Винт М6-6gх12.58.099 ГОСТ 1490-62 | |
| 67 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 67 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 67 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 67 | Г***0 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | |
| 68 | Ш***2 | Шайба стопорная 11-2 ГОСТ 3696-52 | |
| 68 | Ш***2 | Шайба стопорная 11-2 ГОСТ 3696-52 | |
| 68 | Ш***2 | Шайба стопорная 11-2 ГОСТ 3696-52 | |
| 68 | Ш***2 | Шайба стопорная 11-2 ГОСТ 3696-52 | |
| 69 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 69 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 69 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 69 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 70 | Ш***0 | Шайба 14Т.65Г ГОСТ 6402-70 | |
| 70 | Ш***0 | Шайба 14Т.65Г ГОСТ 6402-70 | |
| 70 | Ш***0 | Шайба 14Т.65Г ГОСТ 6402-70 | |
| 70 | Ш***0 | Шайба 14Т.65Г ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 20Т.65Г ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 20Т.65Г ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 20Т.65Г ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 20Т.65Г ГОСТ 6402-70 | |
| 72 | П***0 | Проволока | |
| 73 | П***7 | Пробка КГ1,1/4" ГОСТ 12719-67 | |
| 73 | П***7 | Пробка КГ1,1/4" ГОСТ 12719-67 | |
| 73 | П***7 | Пробка КГ1,1/4" ГОСТ 12719-67 | |
| 73 | П***7 | Пробка КГ1,1/4" ГОСТ 12719-67 | |
| 74 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 | |
| 74 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 | |
| 74 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 | |
| 74 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 |
