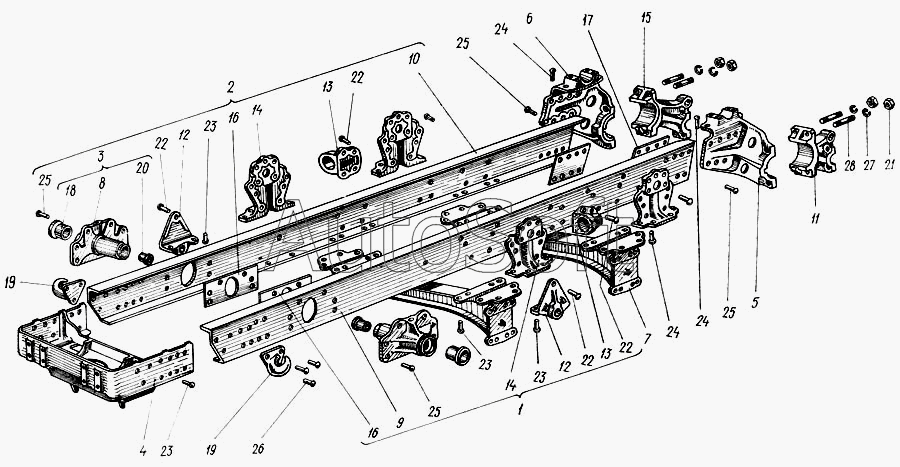

Каталог запасных частей к технике: ХТЗ Т-150. Рама
23
16
16
17
18
19
19
20
21
22
22
22
22
22
23
15
23
23
23
23
24
24
24
25
25
25
25
25
25
26
27
28
9
1
2
3
4
5
6
7
8
10
11
12
12
12
13
13
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.30.001-1 | 1***1 | Рама | |
| 1 | 1***А | Лонжерон левый | |
| 2 | 1***А | Лонжерон правый | |
| 3 | 1***1 | Кронштейн направляющего колеса со втулками | |
| 4 | 1***1 | Брус передний | |
| 5 | 1***2 | Кронштейн задний левый | |
| 6 | 1***2 | Кронштейн задний правый | |
| 7 | 1***1 | Брус поперечный | |
| 8 | 1***1 | Кронштейн направляющего колеса | |
| 9 | 1***1 | Лонжерон левый | |
| 10 | 1***1 | Лонжерон правый | |
| 11 | 1***А | Бугель левый | |
| 12 | 1***2 | Кронштейн звена | |
| 12 | 1***2 | Кронштейн звена | |
| 13 | 1***1 | Кронштейн упорный | |
| 13 | 1***1 | Кронштейн упорный | |
| 14 | 1***8 | Кронштейн поддерживающего ролика | |
| 14 | 1***8 | Кронштейн поддерживающего ролика | |
| 15 | 1***А | Бугель правый | |
| 16 | 1***6 | Накладка | |
| 17 | 1***8 | Накладка | |
| 18 | 5***А | Втулка большая | |
| 19 | 1***А | Крюк передний | |
| 20 | 1***А | Втулка балансира | |
| 21 | 1***2 | Гайка М27х2.8.0112 ГОСТ 5915-70 | |
| 22 | З***0 | Заклепка 20х50.01.10кп ГОСТ 10299-80 | |
| 22 | З***0 | Заклепка 20х50.01.10кп ГОСТ 10299-80 | |
| 23 | З***0 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | |
| 23 | З***0 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | |
| 23 | З***0 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | |
| 24 | З***0 | Заклепка 20х60.01.10кп ГОСТ 10299-80 | |
| 25 | З***0 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | |
| 25 | З***0 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | |
| 25 | З***0 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | |
| 26 | З***0 | Заклепка 20х80.01.10кп ГОСТ 10299-80 | |
| 27 | Ш***0 | Шайба 27 65Г 05 ГОСТ 6402-70 | |
| 28 | 1***1 | Шпилька М27х2-6gх120.88.40х.019 ГОСТ 22034-76 |
