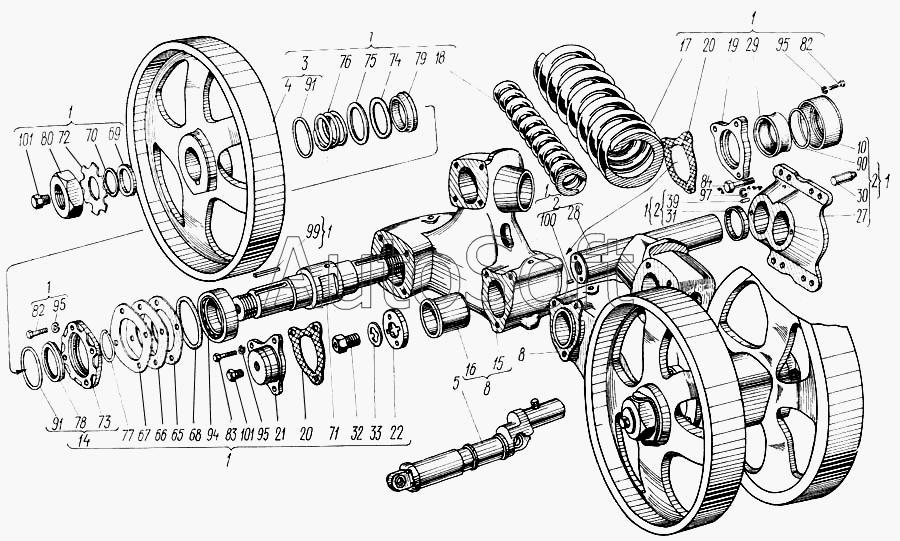

Каталог запасных частей к технике: ХТЗ Т-150. Подвеска
78
66
67
68
69
70
71
72
73
74
75
76
77
65
79
80
82
82
83
84
90
94
97
99
100
101
101
19
1
1
1
1
1
1
1
1
1
2
2
2
3
4
5
8
8
10
14
15
16
17
18
20
20
21
22
27
28
29
30
31
32
33
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.31.001-1Б | 1***Б | Подвеска | |
| 1 | 1***Б | Каретка | |
| 2 | 1***5 | Кронштейн каретки | |
| 3 | 1***3 | Каток опорный | |
| 4 | 1***3 | Каток опорный | |
| 5 | 1***Б | Амортизатор гидравлический | |
| 8 | 1***1 | Балансир со втулками | |
| 10 | 1***2 | Уплотнение | |
| 14 | 8***6 | Корпус | |
| 15 | 1***1 | Балансир | |
| 16 | 1***А | Втулка балансира | |
| 17 | 1***3 | Пружина большая | |
| 18 | 1***6 | Пружина малая | |
| 19 | 1***6 | Корпус уплотнения | |
| 20 | 1***8 | Прокладка | |
| 21 | 1***А | Крышка | |
| 22 | 1***А | Шайба стопорная | |
| 27 | 1***6 | Кронштейн каретки | |
| 28 | 1***Б | Цапфа | |
| 29 | 1***4 | Кольцо | |
| 30 | 1***7 | Штифт цилиндрический | |
| 31 | 1***8 | Кольцо | |
| 32 | 1***9 | Болт | |
| 33 | 1***0 | Шайба замковая | |
| 39 | 1***1 | Штифт | |
| 65 | 5***6 | Прокладка регулировочная | |
| 66 | 5***4 | Прокладка регулировочная | |
| 67 | 5***5 | Прикидка регулировочная | |
| 68 | 5***2 | Кольцо | |
| 69 | 5***5 | Кольцо | |
| 70 | 5***8 | Шайба | |
| 71 | 8***1 | Ось катка | |
| 72 | 8***0 | Шайба стопорная | |
| 73 | 8***3 | Корпус уплотнения | |
| 74 | А***3 | Кольцо | |
| 75 | А***4 | Шайба | |
| 76 | А***5 | Пружина | |
| 77 | А***6 | Кольцо стопорное | |
| 78 | А***7 | Кольцо уплотнительное | |
| 79 | А***8 | Кольцо уплотнительное | |
| 80 | А***1 | Гайка оси катка | |
| 82 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 83 | 1***6 | Болт М12х35.109.40х.099 ГОСТ 7796-70 | |
| 84 | 1***5 | Болт М20х1,5-6gх50.109.40х.019 ГОСТ 7796-70 | |
| 90 | К***3 | Кольцо 065-070-30-2-2 ГОСТ 9833-73 | |
| 94 | П***9 | Подшипник 7909К ГОСТ 333-79 | |
| 97 | Ш***0 | Шайба 20Т 65Г 05 ГОСТ 6402-70 | |
| 99 | Ш***8 | Шпонка 2-10х8х40 ГОСТ 23360-78 | |
| 100 | 1***1 | Штифт 6u8х16 ГОСТ 3128-70 | |
| 101 | П***3 | Пробка КГ 3/8" 10кп.016 ОСТ 23.1.117-83 | |
| 388 | К***1 | Кольцо СП-79-53-10 ГОСТ 6308-71 |
