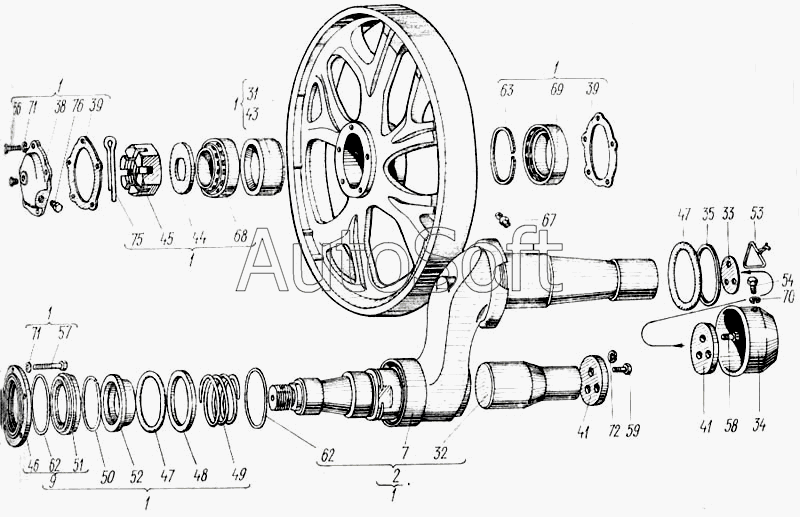

Каталог запасных частей к технике: ХТЗ Т-150. Колесо направляющее с натяжным и амортизирующим устройством
1
1
1
1
1
1
1
2
7
9
31
32
33
34
35
38
39
39
41
41
43
44
45
46
47
47
47
48
49
50
51
52
53
54
56
57
58
59
62
62
62
63
67
68
69
70
71
71
71
72
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.32.001-2А | 1***А | Колено направляющее с натяжными амортизирующим устройством | |
| 1 | 1***А | Колесо направляющее | |
| 2 | 1***3 | Ось коленчатая | |
| 7 | 1***2 | Ось | |
| 9 | 8***5 | Корпус уплотнения | |
| 31 | 1***0 | Колесо направляющее | |
| 32 | 1***3 | Цапфа | |
| 33 | 1***7 | Прокладка регулировочная | |
| 34 | 1***8 | Колпак | |
| 35 | 1***8 | Кольцо | |
| 38 | 7***4 | Крышка | |
| 39 | 7***А | Прокладка | |
| 41 | 7***0 | Шайба упорная | |
| 43 | 7***7 | Втулка распорная | |
| 44 | 8***3 | Шайба упорная | |
| 45 | 8***4 | Гайка | |
| 46 | 8***3 | Корпус уплотнения | |
| 47 | А***1 | Кольцо | |
| 47 | А***1 | Кольцо | |
| 48 | А***1 | Шайба | |
| 49 | А***1 | Пружина | |
| 50 | А***1 | Кольцо стопорное | |
| 51 | А***1 | Кольцо уплотнительное | |
| 52 | А***1 | Кольцо уплотнительное | |
| 53 | П***0 | Проволока | |
| 54 | Б***0 | Болт М8-6gх12.88.35.019 ГОСТ 7796-70 | |
| 56 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 57 | Б***0 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | |
| 58 | Б***0 | Болт 3М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 59 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 62 | К***3 | Кольцо 096-102-36-2-2 ГОСТ 9833-73 | |
| 62 | К***3 | Кольцо 096-102-36-2-2 ГОСТ 9833-73 | |
| 63 | К***0 | Кольцо 2В120 ГОСТ 13941-80 | |
| 67 | М***4 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 68 | П***9 | Подшипник 7311К ГОСТ 333-79 | |
| 69 | П***9 | Подшипник 7513 ГОСТ 333-79 | |
| 70 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 71 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 72 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 75 | Ш***9 | Шплинт 8х70.016 ГОСТ 397-79 | |
| 76 | П***3 | Приока КГ 3/8" 10кп.01б ОСТ 23.1.117-83 |
