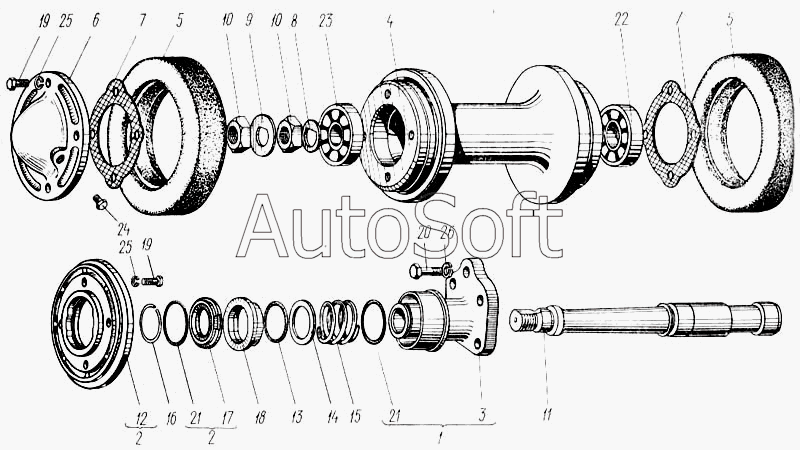

Каталог запасных частей к технике: ХТЗ Т-150. Ролик поддерживающий
14
26
25
25
24
23
22
21
21
21
20
19
19
18
17
16
15
13
12
11
10
10
9
8
7
7
6
5
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А25.33.001-01 | А***1 | Ролик поддерживающий | |
| 1 | А***2 | Кронштейн | |
| 2 | А***4 | Корпус уплотнения | |
| 3 | А***7 | Кронштейн сварной | |
| 4 | А***1 | Ступица | |
| 5 | А***2 | Бандаж резиновый | |
| 6 | А***3 | Крышка | |
| 7 | А***4 | Прокладка | |
| 8 | А***5 | Шайба с лыской | |
| 9 | А***6 | Шайба отгибная | |
| 10 | А***7 | Гайка низкая | |
| 11 | А***8 | Ось | |
| 12 | А***4 | Корпус уплотнения | |
| 13 | А***3 | Кольцо | |
| 14 | А***4 | Шайба | |
| 15 | А***5 | Пружина | |
| 16 | А***6 | Кольцо стопорное | |
| 17 | А***7 | Кольцо уплотнительное | |
| 18 | А***8 | Кольцо уплотнительное | |
| 19 | Б***0 | Болт М12-6gх35.58.016 ГОСТ 7796-70 | |
| 20 | 1***5 | Болт М20х1,5-6gх50.109.40х.019 ГОСТ 7796-70 | |
| 21 | К***3 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 | |
| 21 | К***3 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 | |
| 22 | П***5 | Подшипник 309 ГОСТ 8338-75 | |
| 23 | П***5 | Подшипник 407К ГОСТ 8338-75 | |
| 24 | П***8 | Пробка 2-1МК 16.10кп Фос.прм. ГОСТ 12717-78 | |
| 25 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 26 | Ш***0 | Шайба 20 65Г 05 ГОСТ 6402-70 |
