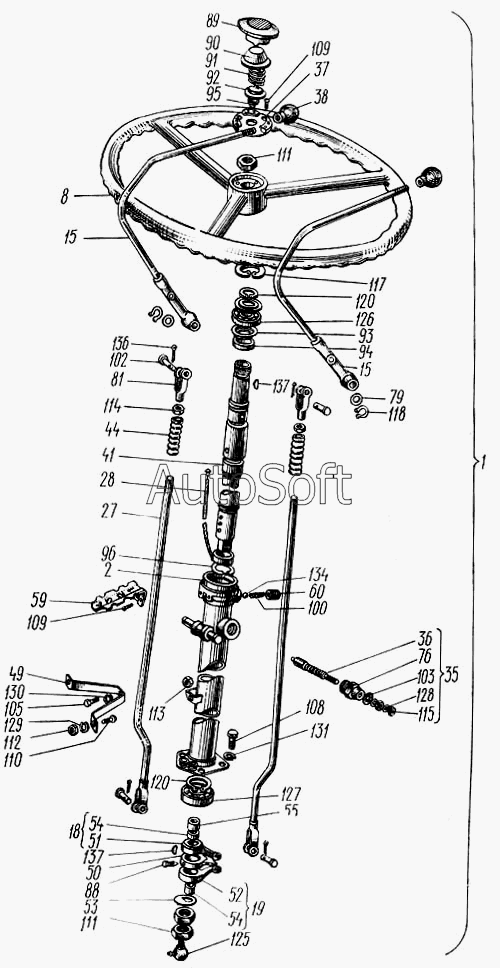

Каталог запасных частей к технике: ХТЗ Т-150. Управление трактором
1
2
8
15
15
18
19
27
28
35
36
37
38
41
44
49
50
51
52
53
54
54
54
55
59
60
76
79
81
88
88
89
90
91
92
93
94
95
96
100
102
102
102
103
105
108
109
109
110
111
111
112
113
114
114
114
115
117
118
120
120
125
126
127
128
129
130
130
131
134
137
137
137
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.40.001-1 | 1***1 | Управление тракторов | |
| 1 | 1***2 | Колонка рулевая | |
| 2 | 1***2 | Труба колонки | |
| 8 | 1***2 | Колесо рулевое в сборе | |
| 15 | 1***1 | Рычаг | |
| 18 | 1***2 | Рычаг верхний | |
| 19 | 1***3 | Рычаг нижний | |
| 27 | 1***1 | Тяга | |
| 28 | 1***7 | Провод звукового сигнала в сборе | |
| 35 | 1***1 | Контакт в сборе | |
| 36 | 1***2 | Щеткодержатель в сборе | |
| 37 | 1***1 | Пластина контакта с массой в сборе | |
| 38 | А***А | Рукоятка | |
| 41 | 1***5 | Вал привода | |
| 44 | 1***5 | Колпак защитный | |
| 49 | 1***1 | Кронштейн кнопки | |
| 50 | 1***1 | Поводок | |
| 51 | 1***А | Рычаг верхний | |
| 52 | 1***А | Рычаг нижний | |
| 53 | 1***4 | Шайба с лыской | |
| 54 | 1***5 | Втулка | |
| 54 | 1***5 | Втулка | |
| 55 | 1***А | Втулка распорная | |
| 59 | 1***2 | Указатель передач | |
| 60 | 1***1 | Винт фиксатора | |
| 76 | 1***7 | Корпус щетки | |
| 79 | 1***8 | Шайба | |
| 81 | 2***7 | Вилка | |
| 87 | 7***9 | Опора шаровая | |
| 88 | 1***9 | Болт стопорный | |
| 88 | 1***9 | Болт стопорный | |
| 89 | 1***3 | Крышка кнопки сигнала | |
| 90 | 1***4 | Колпачок | |
| 91 | 1***5 | Пружина сигнала | |
| 92 | 1***0 | Тарелка пружины | |
| 93 | 1***8 | Крышка сальника | |
| 94 | 1***9 | Сальник | |
| 95 | 1***3 | Изолятор кнопки | |
| 96 | 1***8 | Кольцо стопорное | |
| 98 | 1***4 | Гайка | |
| 100 | 1***9 | Пружина | |
| 102 | А***3 | Палец | |
| 102 | А***3 | Палец | |
| 102 | А***3 | Палец | |
| 103 | Ш***9 | Шайба | |
| 105 | Б***0 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 108 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 109 | В***0 | Винт М6-6gх12.58.019 ГОСТ 17473-80 | |
| 110 | В***0 | Винт М8-6gх16.58.019 ГОСТ 17473-80 | |
| 111 | Г***0 | Гайка М24х2-6Н.8.0112 ГОСТ 2526-70 | |
| 112 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 113 | Г***0 | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 114 | Г***0 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 114 | Г***0 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 114 | Г***0 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 115 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 117 | К***0 | Кольцо 2В62 ГОСТ 13941-80 | |
| 118 | К***0 | Кольцо Б18 ГОСТ 13942-80 | |
| 120 | К***0 | Кольцо Б30 ГОСТ 13942-80 | |
| 125 | М***4 | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 126 | П***5 | Подшипник 1206 ГОСТ 5720-75 | |
| 127 | П***0 | Подшипник 60206 ГОСТ 7242-70 | |
| 128 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 129 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 130 | Ш***0 | Шайба 10 65Г .05 ГОСТ 6402-70 | |
| 130 | Ш***0 | Шайба 10 65Г .05 ГОСТ 6402-70 | |
| 131 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 134 | Ш***1 | Шарик 9,922-100 ГОСТ 3722-81 | |
| 137 | Ш***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 137 | Ш***0 | Шпонка 5х7,5 ГОСТ 24071-80 |
