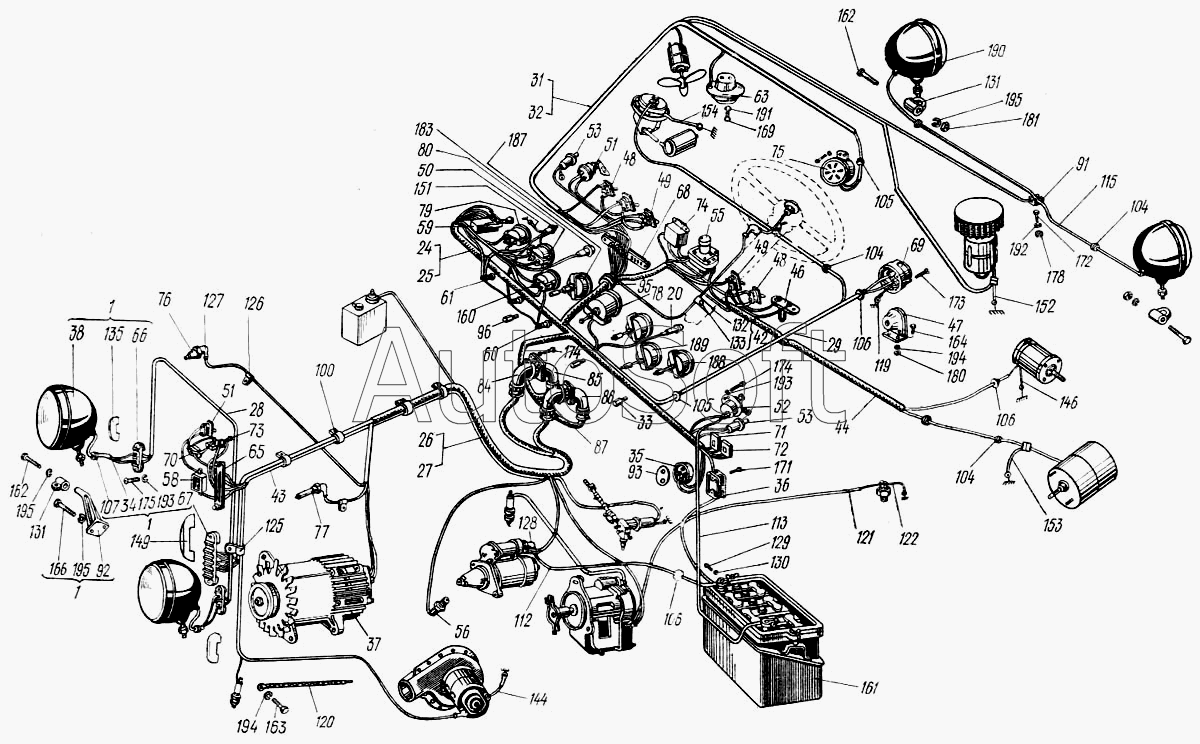

Каталог запасных частей к технике: ХТЗ Т-150. Электрооборудование и приборы
1
1
1
1
20
20
24
25
26
27
28
29
31
32
33
33
34
35
35
36
36
37
38
42
42
42
43
44
46
47
47
48
48
48
48
50
51
51
52
52
52
53
53
53
53
53
55
56
58
59
59
60
60
61
61
63
65
66
67
68
68
68
70
71
71
72
72
73
74
75
75
76
76
77
77
78
79
79
80
80
84
84
85
85
86
86
87
87
91
91
92
93
93
95
95
96
96
100
100
104
104
104
104
105
105
105
106
106
106
106
106
107
172
172
172
172
112
112
113
113
115
115
119
120
120
121
121
122
122
125
125
126
126
127
127
127
127
128
128
129
129
130
130
132
133
135
144
146
149
149
151
151
152
153
154
154
160
160
161
161
162
162
162
162
163
163
163
163
164
169
169
171
171
173
173
174
174
174
174
174
174
174
175
175
175
178
178
178
178
180
180
180
181
181
183
183
187
187
188
189
190
191
191
191
191
191
191
191
191
191
192
192
192
192
193
193
193
193
193
193
193
193
193
193
193
193
194
194
194
194
194
194
195
195
195
195
195
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.24.001 | 1***1 | Электрооборудование предпускового | |
| 150.48.001-2 | 1***2 | Электрооборудование и приборы | |
| 150.48.001-2-01 | 1***1 | Электрооборудование и приборы (с вентилятором) | |
| 150.48.087-3 | 1***3 | Жгут | |
| 54.48.434-1 | 5***1 | Чашка кронштейна фары | |
| 54.48.434-1 | 5***1 | Чашка кронштейна фары | |
| 54.48.434-1 | 5***1 | Чашка кронштейна фары | |
| ММ106Б-3810600 | М***0 | Датчик аварийного давления масла | |
| 1 | 1***5 | Фары передние | |
| 1 | 1***5 | Фары передние | |
| 20 | 1***5 | Патроны ламп освещения | |
| 20 | 1***5 | Патроны ламп освещения | |
| 24 | 1***5 | Жгут | |
| 25 | 1***1 | Жгут | |
| 26 | 1***4 | Жгут | |
| 27 | 1***1 | Жгут | |
| 28 | 1***3 | Жгут | |
| 29 | 1***3 | Жгут | |
| 31 | 1***7 | Жгут | |
| 32 | 1***3 | Жгут | |
| 33 | 1***4 | Штуцер | |
| 33 | 1***4 | Штуцер | |
| 34 | 1***6 | Жгут фары | |
| 35 | 6***1 | Розетка | |
| 35 | 6***1 | Розетка | |
| 36 | 1***0 | Блок предохранителей | |
| 36 | 1***0 | Блок предохранителей | |
| 37 | 1***0 | Генератор | |
| 38 | 3***0 | Фара | |
| 42 | 1***0 | Лента крепежная в сборе | |
| 42 | 1***0 | Лента крепежная в сборе | |
| 42 | 1***0 | Лента крепежная в сборе | |
| 43 | 1***0 | подогревателя Жгут | |
| 44 | 1***4 | Жгут | |
| 46 | 1***6 | Сопротивление | |
| 47 | 1***1 | Кронштейн розетки в сборе | |
| 47 | 1***1 | Кронштейн розетки в сборе | |
| 48 | 4***0 | Выключатель | |
| 48 | 4***0 | Выключатель | |
| 48 | 4***0 | Выключатель | |
| 50 | В***0 | Включатель | |
| 51 | В***2 | Выключатель | |
| 52 | В***2 | Выключатель | |
| 52 | В***0 | Включатель | |
| 52 | В***0 | Включатель | |
| 53 | В***2 | Выключатель | |
| 53 | В***0 | Включатель | |
| 53 | В***0 | Включатель | |
| 53 | В***0 | Включатель | |
| 55 | К***0 | Контактор | |
| 56 | М***0 | Датчик аварийного давления масла | |
| 58 | О***0 | Спираль контрольная в сборе | |
| 59 | П***0 | Переключатель освещения | |
| 59 | П***0 | Переключатель освещения | |
| 60 | П***Е | Фонарь контрольной лампы | |
| 60 | П***Е | Фонарь контрольной лампы | |
| 61 | П***М | Фонарь контрольной лампы | |
| 61 | П***М | Фонарь контрольной лампы | |
| 63 | П***А | Плафон ПК201-А | |
| 65 | П***2 | Панель соединительная четырехклеммная ПС2-А2 | |
| 66 | П***2 | Панель соединительная двухклеммная ПС4-А2 | |
| 67 | П***0 | Панель соединительная | |
| 68 | П***0 | Панель соединительная двенадцатиклеммная ПС12 | |
| 68 | П***0 | Панель соединительная двенадцатиклеммная ПС12 | |
| 68 | П***0 | Панель соединительная двенадцатиклеммная ПС12 | |
| 70 | П***Б | Предохранитель | |
| 71 | П***0 | Блок предохранителей | |
| 71 | П***0 | Блок предохранителей | |
| 72 | П***0 | Блок предохранителей | |
| 72 | П***0 | Блок предохранителей | |
| 73 | П***5 | Переключатель | |
| 74 | Р***0 | Реле | |
| 75 | С***0 | Сигнал | |
| 75 | С***0 | Сигнал | |
| 76 | Т***В | Датчик указателя температуры воды | |
| 76 | Т***В | Датчик указателя температуры воды | |
| 77 | Т***0 | Сигнализатор температуры воды | |
| 77 | Т***0 | Сигнализатор температуры воды | |
| 78 | Т***0 | Тахомотосчетчик | |
| 79 | У***0 | Приемник указателя уровня топлива | |
| 79 | У***0 | Приемник указателя уровня топлива | |
| 80 | У***0 | Приемник указателя температуры воды | |
| 80 | У***0 | Приемник указателя температуры воды | |
| 84 | Ш***4 | Розетка | |
| 84 | Ш***4 | Розетка | |
| 85 | Ш***4 | Вилка | |
| 85 | Ш***4 | Вилка | |
| 86 | Ш***4 | Вилка | |
| 86 | Ш***4 | Вилка | |
| 87 | Ш***4 | Розетка | |
| 87 | Ш***4 | Розетка | |
| 91 | 1***1 | Переходник одноклеммный | |
| 91 | 1***1 | Переходник одноклеммный | |
| 92 | 1***1 | Кронштейн | |
| 93 | 1***4 | Прокладка | |
| 93 | 1***4 | Прокладка | |
| 95 | 1***9 | Втулка | |
| 95 | 1***9 | Втулка | |
| 96 | 1***1 | Штуцер манометра | |
| 96 | 1***1 | Штуцер манометра | |
| 100 | 1***1 | Скоба | |
| 100 | 1***1 | Скоба | |
| 104 | 1***1 | Втулка | |
| 104 | 1***1 | Втулка | |
| 105 | 1***2 | Втулка | |
| 105 | 1***2 | Втулка | |
| 106 | 1***5 | Втулка | |
| 106 | 1***5 | Втулка | |
| 106 | 1***5 | Втулка | |
| 107 | 1***6 | Втулка | |
| 112 | 1***1 | Провод | |
| 112 | 1***1 | Провод | |
| 113 | 1***1 | Провод | |
| 113 | 1***1 | Провод | |
| 115 | 1***6 | Провод | |
| 115 | 1***6 | Провод | |
| 119 | 1***2 | Провод | |
| 120 | 1***4 | Провод | |
| 120 | 1***4 | Провод | |
| 121 | 1***5 | Провод | |
| 121 | 1***5 | Провод | |
| 122 | 1***6 | Провод | |
| 122 | 1***6 | Провод | |
| 124 | 1***0 | Провод | |
| 125 | 5***5 | Скоба | |
| 125 | 5***6 | Скоба | |
| 126 | 7***2 | Скоба | |
| 126 | 7***2 | Скоба | |
| 127 | 8***4 | Наконечник изоляционный | |
| 127 | 8***4 | Наконечник изоляционный | |
| 127 | 8***4 | Наконечник изоляционный | |
| 127 | 8***4 | Наконечник изоляционный | |
| 128 | 1***7 | Наконечник изоляционный | |
| 128 | 1***7 | Наконечник изоляционный | |
| 129 | 1***0 | Болт | |
| 129 | 1***0 | Болт | |
| 130 | 1***1 | Гайка | |
| 130 | 1***1 | Гайка | |
| 132 | 1***0 | Лента крепежная | |
| 133 | 1***1 | Фиксатор | |
| 135 | 1***1 | Крышка панели | |
| 144 | 1***0 | Провод | |
| 146 | 1***9 | Провод | |
| 149 | 1***2 | Крышка | |
| 149 | 1***2 | Крышка | |
| 151 | 1***7 | Провод | |
| 151 | 1***7 | Провод | |
| 152 | 1***2 | Провод | |
| 153 | 1***1 | Провод | |
| 154 | 1***3 | Провод | |
| 154 | 1***3 | Провод | |
| 160 | А***0 | Амперметр ГОСТ 1700-75 | |
| 160 | А***0 | Амперметр ГОСТ 1700-75 | |
| 161 | 6***М | Батарея аккумуляторная ГОСТ 9593-79 | |
| 161 | 6***М | Батарея аккумуляторная ГОСТ 9593-79 | |
| 162 | Б***0 | Болт М10-6gх60.66.019 ГОСТ 7795-70 | |
| 162 | Б***0 | Болт М10-6gх60.66.019 ГОСТ 7795-70 | |
| 162 | Б***0 | Болт М10-6gх60.66.019 ГОСТ 7795-70 | |
| 163 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 163 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 163 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 163 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 164 | Б***0 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | |
| 169 | В***0 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | |
| 169 | В***0 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | |
| 171 | В***0 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 | |
| 171 | В***0 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 | |
| 172 | В***0 | Винт В1М5-6gх12.58.019 ГОСТ 17473-80 | |
| 172 | В***0 | Винт В1М5-6gх12.58.019 ГОСТ 17473-80 | |
| 172 | В***0 | Винт В1М5-6gх12.58.019 ГОСТ 17473-80 | |
| 172 | В***0 | Винт В1М5-6gх12.58.019 ГОСТ 17473-80 | |
| 173 | В***0 | Винт В1М5-6gх35.58.019 ГОСТ 17473-80 | |
| 173 | В***0 | Винт В1М5-6gх35.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 174 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | |
| 175 | В***0 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 | |
| 175 | В***0 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 | |
| 175 | В***0 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 | |
| 178 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 178 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 178 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 178 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 180 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 180 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 180 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 181 | Г***0 | Гайка М10-6Н.8.0112 ГОСТ 5915-70 | |
| 181 | Г***0 | Гайка М10-6Н.8.0112 ГОСТ 5915-70 | |
| 183 | Л***5 | Лампа А12-1 ГОСТ 2023-75 | |
| 183 | Л***5 | Лампа А12-1 ГОСТ 2023-75 | |
| 187 | М***0 | Указатель давления масла ГОСТ 1701-75 | |
| 187 | М***0 | Указатель давления масла ГОСТ 1701-75 | |
| 188 | М***0 | Указатель давления масла ГОСТ 1701-75 | |
| 189 | М***0 | Указатель давления воздуха ГОСТ 1701-75 | |
| 190 | Ф***0 | Фара ФГ304 ГОСТ 7742-77 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 191 | Ш***0 | Шайба 4 65Г 05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 192 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 193 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 194 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 195 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 195 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 195 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
