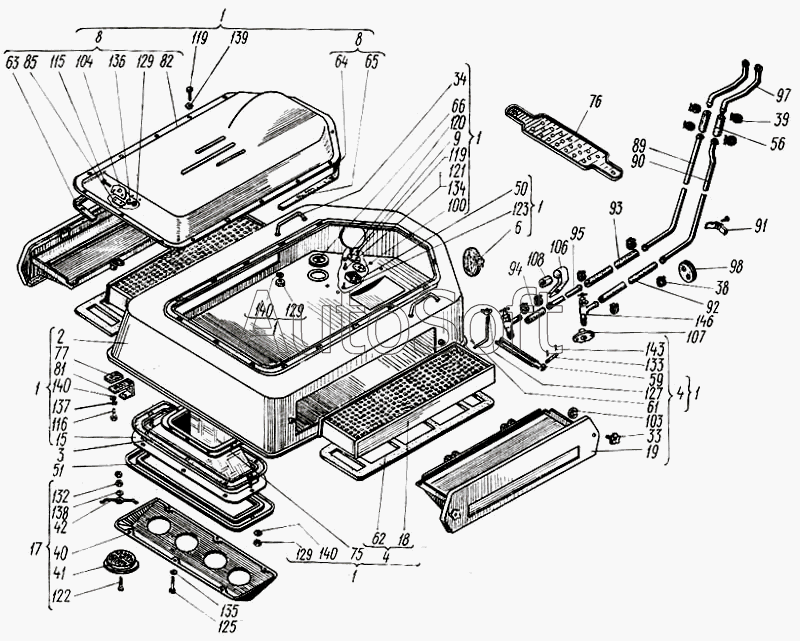

Каталог запасных частей к технике: ХТЗ Т-150. Воздухоохладитель-отопитель
1
1
1
1
1
1
1
2
3
4
4
6
8
8
9
15
17
18
19
33
33
34
38
39
39
40
41
42
50
51
56
59
61
62
63
64
66
65
75
76
77
81
82
85
89
90
91
92
93
94
95
97
98
100
103
103
104
106
107
108
115
115
116
119
119
125
127
129
129
129
129
129
129
132
133
133
133
133
134
136
136
136
136
136
138
139
139
139
140
140
140
140
140
143
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.95.001-5 | 1***5 | Арматура отопительная воздухоохладителя | |
| 1 | 1***3 | Воздухоохладитель | |
| 2 | 1***1 | Обшивка | |
| 3 | 1***1 | Обечайка | |
| 4 | 1***1 | Крышка фильтра | |
| 6 | 1***1 | Крышка в сборе | |
| 8 | 1***5 | Крышка в сборе | |
| 9 | 1***2 | Панель | |
| 15 | 1***А | Рукав | |
| 17 | 1***2 | Корпус воздухораспределителя | |
| 18 | 1***2 | Фильтр | |
| 19 | 1***2 | Каркас | |
| 33 | 7***2 | Кнопка в сборе | |
| 33 | 7***2 | Кнопка в сборе | |
| 34 | 1***3 | Ручка | |
| 38 | х***6 | Хомутик стяжной винтовой | |
| 39 | Х***8 | Хомутик стяжной | |
| 39 | Х***8 | Хомутик стяжной | |
| 40 | 1***1 | Корпус воздухораспределителя | |
| 41 | 1***1 | Воздухораспределитель | |
| 42 | 1***2 | Зажим | |
| 50 | 1***А | Крышка панели | |
| 51 | 1***2 | Переходник | |
| 56 | 1***5 | Трубка | |
| 59 | 1***1 | Ушко | |
| 61 | 1***9 | Рычажок | |
| 62 | 1***8 | Уплотнитель | |
| 63 | 1***8 | Прокладка передняя | |
| 64 | 1***9 | Прокладка задняя | |
| 65 | 1***0 | Прокладка промежуточная | |
| 66 | 1***1 | Втулка | |
| 75 | 1***0 | Прокладка | |
| 76 | 1***1 | Площадка | |
| 77 | 1***3 | Прокладка | |
| 81 | 1***1 | Опора | |
| 82 | 1***0 | Крышка | |
| 85 | 1***8 | Планка | |
| 89 | 1***0 | Трубка сливная | |
| 90 | 1***1 | Трубка напорная | |
| 91 | 1***2 | Скоба | |
| 92 | 1***4 | Шланг | |
| 93 | 1***1 | Шланг | |
| 94 | 1***2 | Шланг | |
| 95 | 1***7 | Труба | |
| 97 | 1***0 | Трубка | |
| 98 | 1***1 | Втулка | |
| 100 | 1***6 | Прокладка | |
| 103 | 7***4 | Шайба стопорная | |
| 103 | 7***4 | Шайба стопорная | |
| 104 | 1***9 | Скоба | |
| 106 | 1***9 | Скоба | |
| 107 | 1***4 | Фланец | |
| 108 | 1***8 | Прокладка | |
| 109 | 1***2 | Провод | |
| 112 | Б***0 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | |
| 115 | Б***0 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | |
| 115 | Б***0 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | |
| 116 | Б***0 | Болт М8-6gх30.66.019 ГОСТ 7796-70 | |
| 119 | Б***0 | Болт М6-6gх20.66.019 ГОСТ 7798-70 | |
| 125 | В***0 | Винт В1М6-6gх40.58.019 ГОСТ 17473-80 | |
| 127 | Г***6 | Гайка М6.45Л.0112 ГОСТ 3032-76 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 132 | Г***0 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | |
| 133 | 1***1 | Ось 12-6h11х45.20.Ц15хр. ГОСТ 9650-80 | |
| 133 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 133 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 133 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 134 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 138 | Ш***8 | Шайба 5.04.0115 ГОСТ 11371-78 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 140 | 4***5 | Кран ВС11 ОСТ 37.001.241-81 | |
| 140 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 140 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 143 | Ш***9 | Шплинт 1,6х12.005 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
