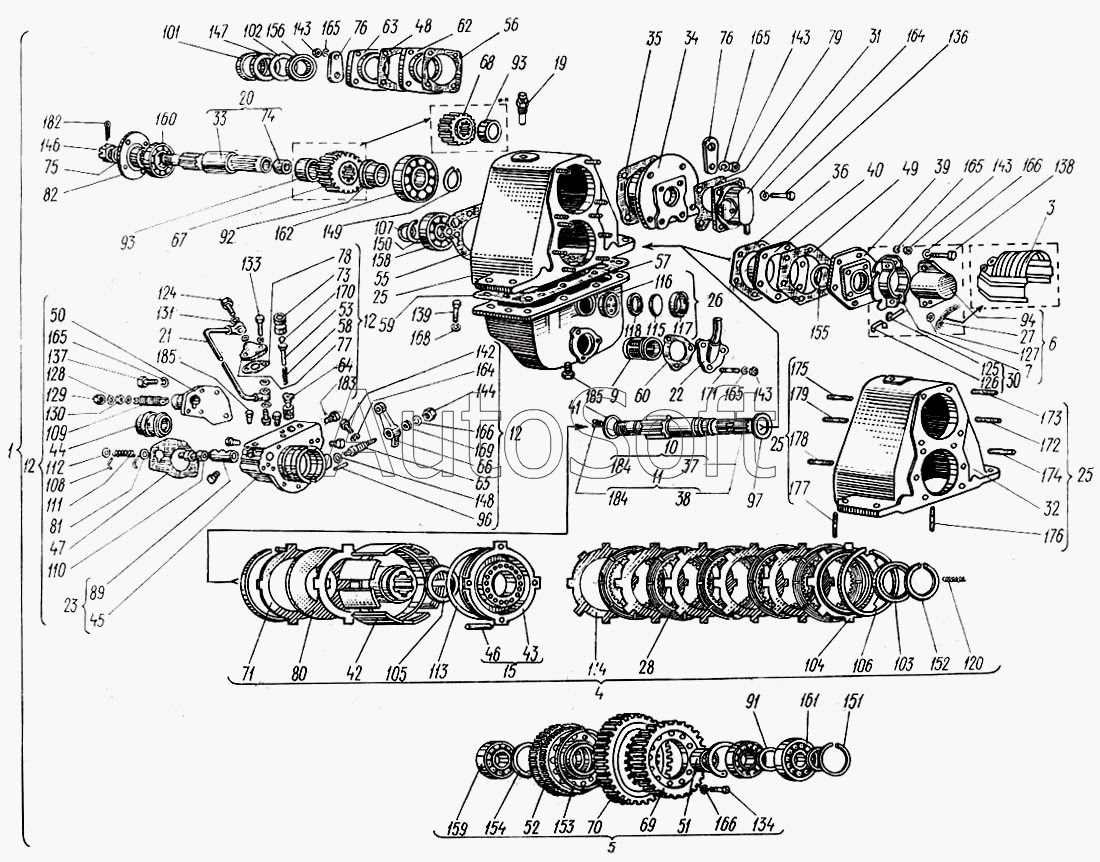

Каталог запасных частей к технике: ХТЗ Т-150. Вал отбора мощности с приводом
1
3
4
5
6
7
9
10
11
12
12
12
15
19
25
25
25
26
27
28
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
62
63
64
65
66
67
68
69
70
71
73
74
75
76
76
77
78
79
80
81
82
89
91
92
93
93
94
96
97
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
120
124
125
126
127
128
129
130
131
133
134
136
137
138
139
142
146
147
148
149
150
151
152
153
154
155
156
158
159
160
161
162
164
164
164
168
169
170
171
172
173
174
175
176
177
178
179
182
183
184
184
185
185
185
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.41.001-2 | 1***2 | Вал отбора мощности с приводом | |
| 1 | 1***3 | Редуктор ВОМ | |
| 3 | 1***5 | Кожух защитный | |
| 4 | 1***6 | Муфта | |
| 5 | 1***А | Колесо зубчатое | |
| 6 | 1***8 | Присоедннительный патрубок | |
| 7 | 1***1 | Патрубок | |
| 9 | 1***1 | Заборник в сборе | |
| 10 | 1***3 | Вял ведомый | |
| 11 | 1***3 | Вал ведомый | |
| 12 | 1***А | Крышка со втулкой | |
| 15 | 1***3 | Поршень | |
| 19 | 1***1 | Пробка-сапун | |
| 25 | 1***2 | Корпус со шпильками | |
| 26 | 1***7 | Подгон | |
| 27 | 1***2 | Цепочка | |
| 28 | 1***4 | Диск в сборе | |
| 30 | 1***2 | Вал ведущий | |
| 30 | Н***0 | Чека с пружиной | |
| 31 | 1***3 | Трубка нагнетательная в сборе | |
| 31 | Н***4 | Насос шестеренный НШ6Т1 | |
| 32 | 1***8 | Труба всасывания в сборе | |
| 32 | 1***4 | Корпус редуктора ВОМ | |
| 33 | 1***1 | Крышка | |
| 33 | 1***6 | Вал ведущий | |
| 34 | 1***Б | Крышка | |
| 35 | 1***1 | Прокладка | |
| 36 | 1***2 | Прокладка | |
| 37 | 1***4 | Вал ведомый | |
| 38 | 1***0 | Вал ведомый | |
| 39 | 1***4 | Корпус уплотнения | |
| 40 | 1***А | Стакан | |
| 41 | 1***2 | Кольцо про ста в очное | |
| 42 | 1***5 | Барабан фрикциона | |
| 43 | 1***4 | Поршень | |
| 44 | 1***1 | Втулка | |
| 45 | 1***3 | Крышка | |
| 46 | 1***2 | Штифт | |
| 47 | 1***1 | Прокладка | |
| 48 | 1***1 | Прокладка | |
| 49 | 1***2 | Прокладка | |
| 50 | 1***1 | Фланец | |
| 51 | 1***5 | Втулка проставочная | |
| 52 | 1***4 | Барабан ведомый | |
| 53 | 1***1 | Гнездо клапана | |
| 55 | 1***1 | Прокладка | |
| 56 | 1***1 | Прокладка | |
| 57 | 1***5 | Поддон редуктора ВОМ | |
| 58 | 1***9 | Пружина | |
| 59 | 1***1 | Прокладка | |
| 60 | 1***1 | Прокладка | |
| 62 | 1***А | Стакан | |
| 63 | 1***1 | Корпус уплотнения | |
| 64 | 1***2 | Шток | |
| 65 | 1***2 | Эксцентрик | |
| 66 | 1***3 | Рычаг | |
| 67 | 1***7 | Колесо зубчатое | |
| 68 | 1***4 | Колесо зубчатое | |
| 69 | 1***6 | Колесо зубчатое | |
| 70 | 1***4 | Колесо зубчатое | |
| 71 | 1***2 | Диск нажимной | |
| 73 | 1***1 | Седло | |
| 74 | 1***1 | Втулка | |
| 75 | 1***4 | Шайба упорная | |
| 76 | 1***7 | Ушко | |
| 77 | 1***1 | Фланец | |
| 78 | 1***9 | Прокладка | |
| 79 | 1***2 | Прокладка | |
| 80 | 1***1 | Диск тормозной | |
| 81 | 1***4 | Шайба клапана | |
| 82 | 1***1 | Муфта фланца | |
| 89 | 1***6 | Втулка | |
| 91 | 1***2 | Кольцо проставочное | |
| 92 | 1***4 | Втулка | |
| 93 | 1***5 | Втулка проставочная | |
| 94 | 1***6 | Колпак | |
| 96 | 1***6 | Штифт | |
| 97 | 8***3 | Кольцо проставочное | |
| 101 | 1***0 | Корпус сальника | |
| 102 | 1***9 | Шайба | |
| 103 | 1***А | Втулка нажимная | |
| 104 | 1***А | Диск упорный | |
| 105 | 1***1 | Кольцо уплотнительное поршня | |
| 106 | 1***А | Кольцо | |
| 107 | 1***А | Кольцо уплотнительное | |
| 108 | 1***7 | Упор | |
| 109 | 1***3 | Винт регулировочный | |
| 110 | 1***4 | Клапан | |
| 111 | 1***А | Пружина | |
| 112 | 1***6 | Шайба винта | |
| 113 | 1***4 | Кольцо уплотнительное | |
| 114 | 1***2 | Диск | |
| 115 | 1***1 | Стекло смотровое | |
| 116 | 1***1 | Экран | |
| 117 | 1***3 | Гайка | |
| 118 | 1***1 | Кольцо | |
| 120 | А***4 | Пружина фиксатора | |
| 124 | Б***0 | Болт поворотного угольника | |
| 125 | Н***6 | Чека | |
| 126 | Н***7 | Пружина | |
| 127 | Н***8 | Кольцо | |
| 128 | Н***4 | Кольцо уплотнительное | |
| 129 | Р***Б | Колпачок | |
| 130 | Р***Б | Гайка | |
| 131 | Ш***0 | Шайба поворотного угольника | |
| 133 | Б***0 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | |
| 134 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ 7795 70 | |
| 136 | Б***0 | Болт М8-6gх30.83.35.019 ГОСТ 7796-70 | |
| 137 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 138 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 139 | Б***0 | Болт М16-6gх45.88.35.019 ГОСТ 7796-70 | |
| 142 | В***5 | Винт М8-6gх16.66.019 ГОСТ 1481-75 | |
| 146 | Г***0 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5933-70 | |
| 147 | К***1 | Кольцо СП-79-53-10 ГОСТ 6308-71 | |
| 148 | К***3 | Кольцо 020-025-30-2-5 ГОСТ 9833-73 | |
| 149 | К***0 | Кольцо В40 65Г ГОСТ 13940-80 | |
| 150 | К***0 | Кольцо В50 65Г ГОСТ 13940-80 | |
| 151 | К***0 | Кольцо В55 65Г ГОСТ 13940-80 | |
| 152 | К***0 | Кольцо В90 65Г ГОСТ 13940-80 | |
| 153 | К***0 | Кольцо В165 65Г ГОСТ 13940-80 | |
| 154 | К***0 | Кольцо В100 65Г ГОСТ 13941-80 | |
| 155 | М***9 | Манжета 1,2-45х65-1 ГОСТ 8752-79 | |
| 156 | М***9 | Манжета 1,2-55х80-4 ГОСТ 8752-79 | |
| 158 | П***5 | Подшипник 210 ГОСТ 8338-75 | |
| 159 | П***5 | Подшипник 211 ГОСТ 8338-75 | |
| 160 | П***5 | Подшипник 308 ГОСТ 8338-75 | |
| 161 | П***5 | Подшипник 311 ГОСТ 8338-75 | |
| 162 | П***5 | Подшипник 12213 ГОСТ 8328-75 | |
| 164 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 164 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 168 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 169 | Ш***8 | Шайба 12.04.0115 ГОСТ 11371-78 | |
| 170 | Ш***1 | Шарик 11.112-100 ГОСТ 3722-81 | |
| 171 | Ш***6 | Шпилька М10(То/6g)х20.56.019 ГОСТ 22038-76 | |
| 172 | Ш***6 | Шпилька М10(То/6g)х25.56.019 ГОСТ 22038-76 | |
| 173 | Ш***6 | Шпилька М10(То/6g)х30.56.019 ГОСТ 22038-76 | |
| 174 | Ш***6 | Шпилька М10(То/6g)х35.56.019 ГОСТ 22038-76 | |
| 175 | Ш***6 | Шпилька М10(То/6g)х40.56.019 ГОСТ 22038-76 | |
| 176 | Ш***6 | Шпилька М10(То/6g)х45.56.019 ГОСТ 22038-76 | |
| 177 | Ш***6 | Шпилька М10(То/6g)х65.56.019 ГОСТ 22038-76 | |
| 178 | Ш***6 | Шпилька М10(То/6g)х75.56.019 ГОСТ 22038-76 | |
| 179 | Ш***6 | Шпилька М10(То/6g)х85.56.019 ГОСТ 22038-76 | |
| 182 | Ш***9 | Шплинт 4х32.016 ГОСТ 397-79 | |
| 183 | П***3 | Пробка КГ 1/8".40 ОСТ 23.1.117-83 | |
| 184 | П***3 | Пробка 4-КГ 1/8".40 ОСТ 23.1.117-83 | |
| 185 | П***3 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 | |
| 185 | П***3 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
