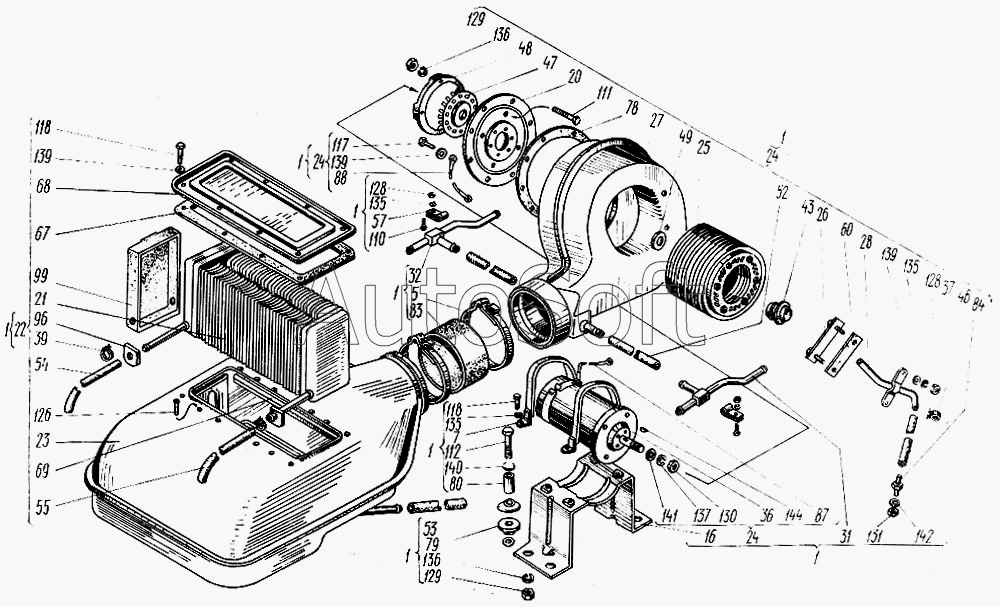

Каталог запасных частей к технике: ХТЗ Т-150. Воздухоохладитель-отопитель
117
129
129
129
129
129
128
128
128
126
118
118
118
130
112
111
110
99
96
88
87
84
136
144
142
141
140
140
139
139
139
139
139
137
83
136
136
136
136
136
135
135
135
131
24
24
24
39
37
36
32
31
28
27
26
25
39
23
22
21
20
16
7
5
1
1
1
1
1
1
1
1
55
80
79
78
69
68
67
60
57
54
53
52
49
48
47
46
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.95.001-5 | 1***5 | Арматура отопительная воздухоохладителя | |
| 1 | 1***3 | Воздухоохладитель | |
| 5 | 1***0 | Опора двигателя в сборе | |
| 7 | 1***1 | Лента крепежная | |
| 16 | 1***1 | Кронштейн | |
| 20 | 1***7 | Фланец двигателя в сборе | |
| 21 | 1***8 | Теплообменник | |
| 22 | 1***1 | Воздуховод с теплообменником | |
| 23 | 1***1 | Воздуховод | |
| 24 | 1***Б | Вентилятор-увлажнитель | |
| 25 | 1***1 | Колесо вентилятора с увлажнителем в сборе | |
| 26 | 1***2 | Планка | |
| 27 | 1***А | Кожух вентилятора | |
| 28 | 1***8 | Распылитель в сборе | |
| 31 | 1***8 | Тройник левый | |
| 32 | 1***9 | Тройник правый | |
| 36 | М***0 | Электродвигатель | |
| 37 | Х***8 | Хомутик стяжной | |
| 39 | Х***8 | Хомутик стяжной | |
| 39 | Х***8 | Хомутик стяжной | |
| 43 | 1***2 | Колпачок | |
| 46 | 1***2 | Трубка подачи воды | |
| 47 | 1***8 | Крыльчатка | |
| 48 | 1***А | Венец | |
| 49 | 1***0 | Шайба | |
| 52 | 1***8 | Шланг | |
| 53 | 1***1 | Шланг | |
| 54 | 1***2 | Трубка | |
| 55 | 1***3 | Трубка | |
| 57 | 1***4 | Скоба | |
| 60 | 1***4 | Прокладка | |
| 67 | 1***4 | Прокладка | |
| 68 | 1***1 | Крышка | |
| 69 | 1***6 | Планка | |
| 78 | 1***3 | Прокладка | |
| 79 | 1***4 | Амортизатор | |
| 80 | 1***5 | Втулка амортизатора | |
| 83 | 1***4 | Муфта | |
| 84 | 1***2 | Штуцер | |
| 87 | 1***8 | Провод | |
| 88 | 1***1 | Провод | |
| 96 | 1***2 | Уплотнитель | |
| 99 | 1***2 | Прокладка | |
| 110 | Б***0 | Болт М6-6gх30.66.019 ГОСТ 7795-70 | |
| 111 | Б***0 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | |
| 112 | Б***0 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | |
| 117 | Б***0 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | |
| 118 | Б***0 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | |
| 118 | Б***0 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | |
| 126 | В***0 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | |
| 128 | Г***0 | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 128 | Г***0 | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 129 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 130 | Г***2 | Гайка М12х1,25.6.0112 | |
| 131 | Г***0 | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 133 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 133 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 135 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 136 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 137 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 139 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 140 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 140 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 141 | Ш***8 | Шайба 12.04.0115 ГОСТ 11371-78 | |
| 142 | Ш***8 | Шайба 16.04.0115 ГОСТ 11371-78 | |
| 144 | Ш***0 | Шпонка 3х5 ГОСТ 24071-80 |
