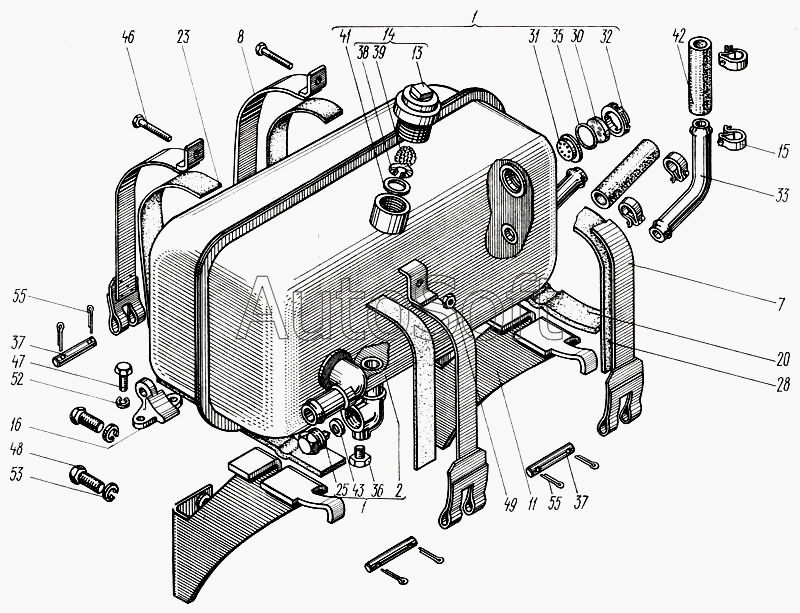

Каталог запасных частей к технике: ХТЗ Т-150. Бак и фильтр
47
37
37
38
39
41
42
43
46
47
36
48
20
52
52
53
55
55
16
1
1
2
7
8
11
13
14
15
23
25
30
31
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.57.001-2 | 1***2 | Бак и фильтр | |
| 1 | 1***2 | Бак гидросистемы | |
| 2 | 1***2 | Бак | |
| 7 | 1***9 | Лента левая | |
| 8 | 1***0 | Лента правая | |
| 11 | 1***5 | Кронштейн | |
| 13 | 7***1 | Корпус сапуна | |
| 14 | 7***А | Сапун | |
| 15 | х***р | Хомутик стяжной винтовой | |
| 16 | 1***5 | Кронштейн | |
| 20 | 1***9 | Прокладка | |
| 23 | 1***7 | Прокладка | |
| 25 | 1***2 | Пробка спускная | |
| 30 | 1***1 | Стекло смотровое | |
| 31 | 1***1 | Экран | |
| 32 | 1***3 | Гайка | |
| 33 | 1***1 | Труба | |
| 35 | 1***1 | Кольцо | |
| 36 | 1***6 | Пробка | |
| 37 | 5***9 | Палец | |
| 38 | 7***2 | Заглушка | |
| 39 | 7***1 | Набивка | |
| 41 | 7***8 | Прокладка | |
| 42 | 7***2 | Шланг | |
| 43 | 8***7 | Прокладка | |
| 46 | 1***0 | Болт М10-6gх55.66.019 ГОСТ 7795-70 | |
| 47 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 47 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 48 | Б***0 | Болт М16-6gх35.88.35.019 ГОСТ 7796-70 | |
| 52 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 52 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 53 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 55 | Ш***9 | Шплинт 3,2х20.001 ГОСТ 379-79 | |
| 118 | 1***2 | Кольцо СП-60-47-8 ГОСТ 6308-71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
