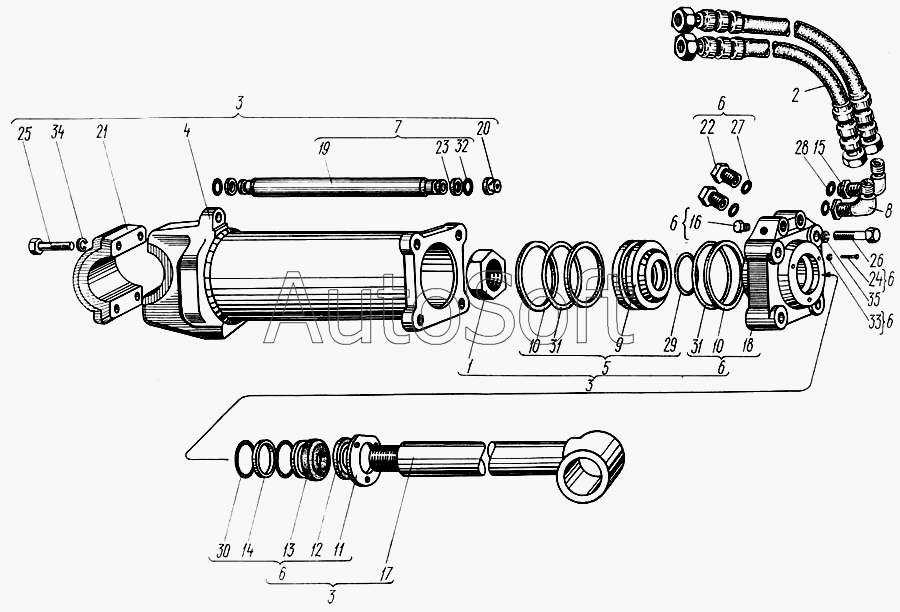

Каталог запасных частей к технике: ХТЗ Т-150. Цилиндр основной
28
19
20
21
22
23
24
25
26
27
18
29
30
31
31
31
32
33
34
35
10
10
1
2
3
3
3
3
4
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.59.001-2 | 1***2 | Цилиндр основной | |
| 1 | 7***0 | Гайка | |
| 2 | Н***0 | Рукав высокого давления II-16 армированный | |
| 3 | Ц***I | Цилиндр Ц125 | |
| 4 | Ц***I | Корпус | |
| 5 | Ц***I | Поршень | |
| 6 | Ц***0 | Крышка передняя | |
| 7 | Ц***I | Маслопровод | |
| 8 | 1***6 | Угольник | |
| 9 | 7***6 | Поршень | |
| 10 | 7***1 | Шайба защитная | |
| 10 | 7***1 | Шайба защитная | |
| 11 | 7***1 | Крышка | |
| 12 | 7***1 | Скребок | |
| 13 | 7***3 | Манжета | |
| 14 | 7***3 | Шайба защитная | |
| 15 | Н***2 | Контргайка | |
| 16 | Ц***6 | Заглушка | |
| 17 | Ц***I | Шток | |
| 18 | Ц***I | Крышка передняя | |
| 19 | Ц***I | Маслопровод | |
| 20 | Ц***I | Клапан замедлительный | |
| 21 | Ц***I | Бугель | |
| 22 | Ц***9 | Заглушка | |
| 23 | Ц***1 | Шайба защитная | |
| 24 | Б***0 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 25 | Б***0 | Болт М18х1,5-6gх70.88.35.019 ГОСТ 7796-70 | |
| 26 | Б***0 | Болт М20х1,5-6gх90.88.35.019 ГОСТ 7796-70 | |
| 27 | К***1 | Кольцо Н1-25х20-3 ГОСТ 9833-61 | |
| 28 | 1***7 | Кольцо Н1-25х20-4 ГОСТ 9833-61 | |
| 29 | К***1 | Кольцо У-55х50-3 ГОСТ 9833-61 | |
| 30 | К***1 | Кольцо Н1-60х50-3 ГОСТ 9833-61 | |
| 31 | К***1 | Кольцо Н1-125х0-3 ГОСТ 9833-61 | |
| 31 | К***1 | Кольцо Н1-125х0-3 ГОСТ 9833-61 | |
| 32 | К***1 | Кольцо Н2-22х18-3 ГОСТ 9833-61 | |
| 33 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 18 65Г 05 ГОСТ 6402-70 | |
| 35 | Ш***0 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
