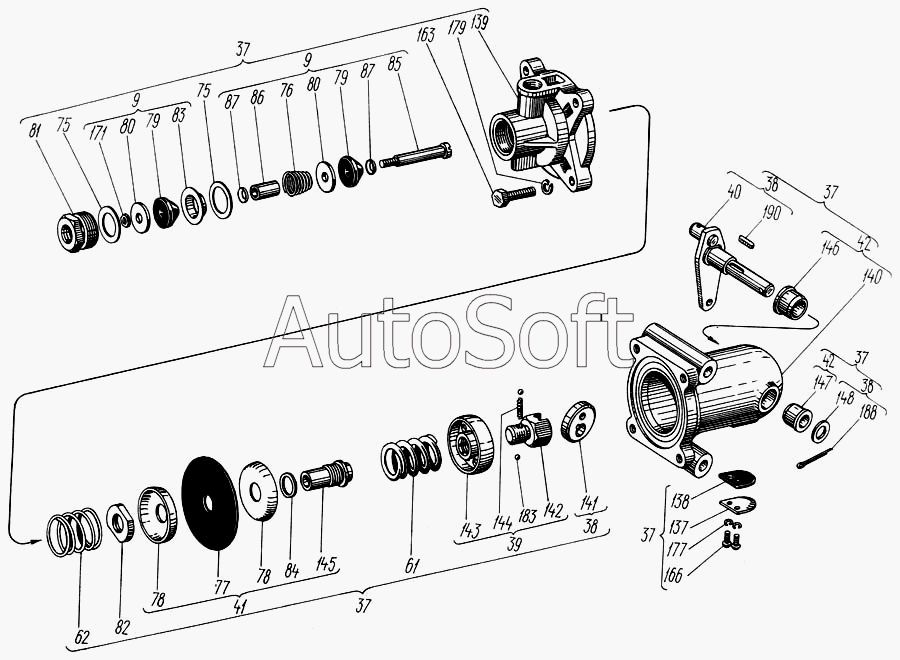

Каталог запасных частей к технике: ХТЗ Т-150. Пневматическая система
9
9
37
37
37
37
37
38
38
38
39
40
41
42
42
61
62
75
75
76
77
78
78
79
79
80
80
81
82
83
84
85
86
87
87
137
138
139
140
141
142
143
144
145
146
147
148
163
163
166
171
177
177
177
183
188
188
190
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.64.001 | 1***1 | Пневматическая система | |
| 9 | 1***2 | Клапан тормозного крана в сборе | |
| 37 | А***0 | Кран тормозной | |
| 38 | А***0 | Корпус | |
| 39 | А***0 | Тарелка пружины | |
| 40 | А***0 | Бал | |
| 41 | А***0 | Диафрагма | |
| 42 | А***0 | Корпус | |
| 61 | 3***Б | Пружина | |
| 62 | 5***7 | Пружина | |
| 75 | 1***А | Прокладка | |
| 76 | 1***8 | Пружина клапана | |
| 77 | 1***0 | Диафрагма тормозного крана | |
| 78 | 1***1 | Шайба диафрагмы тормозного крана | |
| 79 | 1***1 | Конус клапана тормозного крана | |
| 80 | 1***3 | Шайба клапана тормозного крана большая | |
| 81 | 1***7 | Пробка | |
| 82 | 1***9 | Гайка | |
| 83 | 1***2 | Седло клапана | |
| 84 | 1***6 | Прокладка выпускного седла клапана тормозного крана | |
| 85 | 1***В | Стержень клапана тормозного крана | |
| 86 | 1***3 | Трубка стержня клапана тормозного крана | |
| 87 | 1***5 | Шайба клапана тормозного крана малая | |
| 137 | А***2 | Крышка выпускного клапана | |
| 138 | А***3 | Прокладка уплотнительная | |
| 139 | А***6 | Крышка | |
| 140 | А***1 | Корпус | |
| 141 | А***2 | Кулачок | |
| 142 | А***1 | Винт направляющий | |
| 143 | А***2 | Тарелка пружины | |
| 144 | А***3 | Пружина | |
| 145 | А***2 | Седло | |
| 146 | А***1 | Втулка | |
| 147 | А***2 | Втулка | |
| 148 | А***3 | Шайба | |
| 163 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 163 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 166 | В***0 | Винт В1М5-6gх10.58.016 ГОСТ 17473-80 | |
| 171 | Г***0 | Гайка М4.6.016 ГОСТ 5927-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 183 | Ш***1 | Шарик Б 3-100 ГОСТ 3722-81 | |
| 188 | Ш***9 | Шплинт 3,2х20.001 ГОСТ 397-79 | |
| 188 | Ш***9 | Шплинт 3,2х20.001 ГОСТ 397-79 | |
| 190 | Ш***8 | Шпонка 2-4х4х12 ГОСТ 23360-78 |
