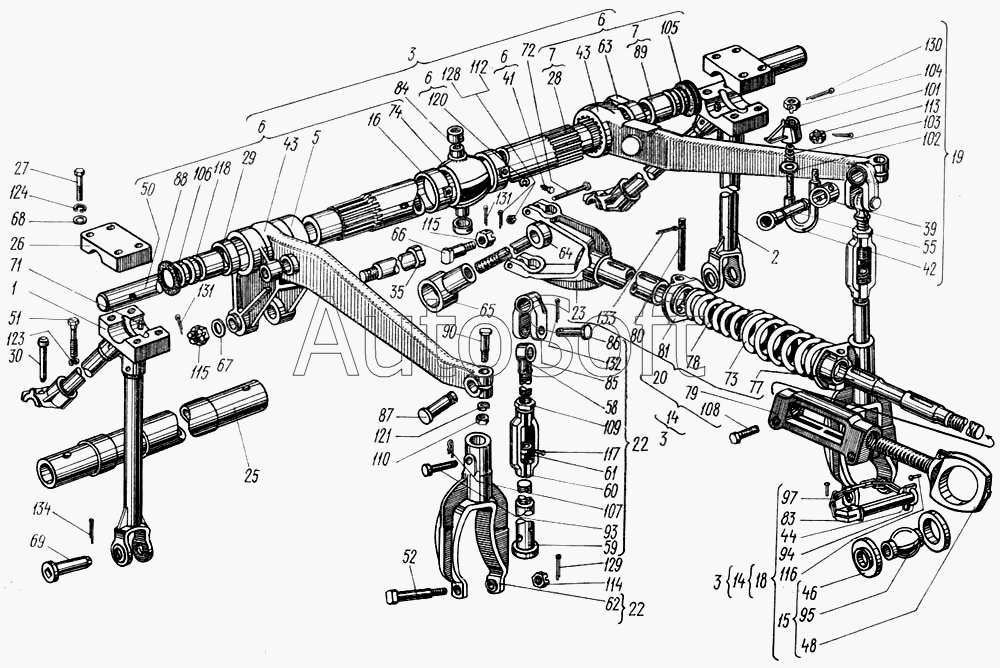

Каталог запасных частей к технике: ХТЗ Т-150. Устройство навесное
88
103
102
101
97
95
94
94
93
93
90
89
104
87
86
85
84
83
81
80
79
78
77
116
134
133
131
131
130
129
128
124
123
121
121
120
74
115
115
114
113
112
110
109
108
107
106
105
19
39
35
30
29
28
27
26
25
23
22
22
20
41
18
16
15
14
14
7
7
6
6
6
6
5
3
3
3
2
1
52
73
72
71
71
63
62
61
60
59
58
55
51
50
48
46
46
46
44
44
43
43
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.56.001-2 | 1***2 | Устройство навесное | |
| 1 | 1***4 | Стойка левая | |
| 2 | 1***4 | Стойка правая | |
| 3 | 1***1 | Ось верхняя | |
| 5 | 1***1 | Рычаг штока в сборе | |
| 6 | 1***А | Ось верхняя с рычагом | |
| 7 | 1***А | Вал рычагов | |
| 14 | 1***А | Тяга верхняя | |
| 15 | 1***А | Головка | |
| 16 | 1***2 | Кольцо упорное в сборе | |
| 18 | 1***А | Головка с пальцем | |
| 19 | 1***1 | Фиксатор в сборе | |
| 20 | 1***6 | Вилка с пружинами в сборе | |
| 22 | 1***9 | Раскос в сборе | |
| 23 | 7***4 | Вилка в сборе | |
| 25 | 1***А | Ось цилиндра | |
| 26 | 1***2 | Крышка бугеля стойки | |
| 27 | 1***3 | Болт специальный | |
| 28 | 1***1 | Вал рычагов | |
| 29 | 1***1 | Втулка упорная | |
| 30 | 1***1 | Палец | |
| 35 | 1***1 | Палец рычага штока | |
| 39 | 1***4 | Втулка фиксатора | |
| 41 | 1***9 | Винт установочный | |
| 42 | 1***1 | Фиксатор | |
| 43 | 1***А | Рычаг подъемный левый | |
| 44 | 1***3 | Чека | |
| 44 | 1***3 | Чека | |
| 46 | 1***1 | Кольцо | |
| 46 | 1***1 | Кольцо | |
| 46 | 1***1 | Кольцо | |
| 48 | 1***А | Готовка верхней тяги | |
| 50 | 1***1 | Ось верхняя | |
| 51 | 1***3 | Болт | |
| 52 | 1***1 | Палец рычагов нижний | |
| 55 | 1***2 | Палец рычага | |
| 58 | 1***5 | Винт раскоса верхний | |
| 59 | 1***6 | Винт раскоса | |
| 60 | 1***7 | Муфта раскоса | |
| 61 | 1***8 | Кольцо предохранительное | |
| 62 | 1***3 | Вилка раскоса | |
| 63 | 1***0 | Кронштейн | |
| 71 | 7***5 | Штифт | |
| 71 | 7***5 | Штифт | |
| 72 | 7***6 | Гайка упорная | |
| 73 | 7***3 | Пружина | |
| 74 | 7***9 | Траверса верхней тяги | |
| 77 | 7***9 | Винт верхней тяги | |
| 78 | 7***3 | Пружина малая | |
| 79 | 7***А | Муфта верхней тяги | |
| 80 | 7***6 | Палец | |
| 81 | 7***7 | Шайба упорная | |
| 83 | 7***8 | Палец верхней тяги | |
| 84 | 7***1 | Втулка малая | |
| 85 | 7***А | Серьга раскоса | |
| 86 | 7***5 | Палец серьги раскоса | |
| 87 | 7***1 | Палец рычага малый | |
| 88 | 7***9 | Шайба | |
| 89 | 7***3 | Втулка | |
| 90 | 7***1 | Болт рычагов | |
| 93 | 7***9 | Палец серьга | |
| 93 | 7***9 | Палец серьга | |
| 94 | 7***5 | Кольцо чеки | |
| 94 | 7***5 | Кольцо чеки | |
| 95 | 7***8 | Яблоко верхней тяги | |
| 97 | 7***1 | Цепочка | |
| 101 | 7***А | Упор поворотный | |
| 102 | 7***8 | Шайба фиксатора | |
| 103 | 7***9 | Пружина фиксатора | |
| 104 | 7***4 | Шайба фиксатора | |
| 105 | 1***6 | Шайба | |
| 106 | 1***1 | Колпак | |
| 107 | 1***1 | Шплинт | |
| 108 | Б***0 | Болт М20-6gх55.66.019 ГОСТ 7796-70 | |
| 109 | Г***0 | Гайка М36х3.8.0112 ГОСТ 2526-70 | |
| 110 | Г***0 | Гайка М16.6.0112 ГОСТ 5915-70 | |
| 112 | Г***3 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5918-73 | |
| 113 | Г***3 | Гайка М16-6Н.8.0112 ГОСТ 5919-73 | |
| 114 | Г***3 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 | |
| 115 | Г***3 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | |
| 116 | З***0 | Заклепка 6х42.01.10кп ГОСТ 10299-80 | |
| 120 | Ш***0 | Шайба 14 65Г 05 ГОСТ 6402-70 | |
| 121 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 121 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 123 | Ш***0 | Шайба 22 65Г 05 ГОСТ 6402-70 | |
| 124 | Ш***0 | Шайба 24 65Г 05 ГОСТ 6402-70 | |
| 128 | Ш***9 | Шплинт 3,2х25.016 ГОСТ 397-79 | |
| 129 | Ш***9 | Шплинт 4х36.016 ГОСТ 397-79 | |
| 130 | Ш***9 | Шплинт 5х36.016 ГОСТ 397-79 | |
| 131 | Ш***9 | Шплинт 5х50.016 ГОСТ 397-79 | |
| 133 | Ш***9 | Шплинт 8х50.016 ГОСТ 397-79 | |
| 134 | Ш***9 | Шплинт 8х60.016 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
