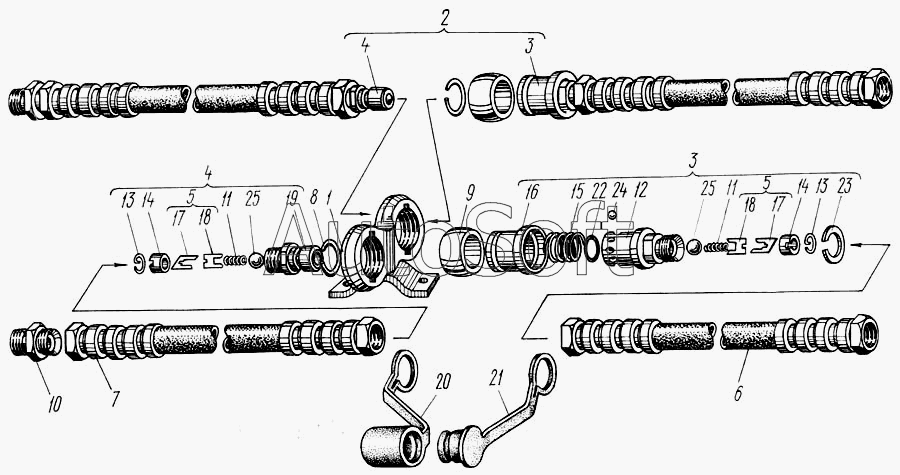

Каталог запасных частей к технике: ХТЗ Т-150. Муфта разрывная
13
13
25
25
25
24
23
22
21
20
19
18
18
17
17
16
15
14
14
14
13
12
11
11
11
10
9
8
7
6
5
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.61.001 | 1***1 | Муфта разрывная | |
| 1 | 7***6 | Кронштейн в сборе | |
| 2 | Н***0 | Муфта разрывная в сборе | |
| 3 | Н***0 | Корпус в сборе левый | |
| 4 | Н***0 | Корпус в сборе правый | |
| 5 | Н***0 | Крестовина | |
| 5 | Н***0 | Крестовина | |
| 6 | Н***0 | Рукав высокого давления 16, армированный | |
| 7 | Н***0 | Рукав высокого давления 16, армированный | |
| 8 | 7***8 | Кольцо стопорное | |
| 9 | 7***А | Шарнир | |
| 10 | Н***5 | Шарик III 16,669мм П ГОСТ 3722-60 | |
| 11 | Н***4 | Пружина | |
| 11 | Н***4 | Пружина | |
| 12 | Н***1 | Корпус левый | |
| 13 | Н***2 | Кольцо стопорное | |
| 13 | Н***2 | Кольцо стопорное | |
| 14 | Н***3 | Втулка опорная | |
| 14 | Н***3 | Втулка опорная | |
| 15 | Н***4 | Пружина | |
| 16 | Н***5 | Втулка запорная | |
| 17 | Н***1 | Крестовина нижняя | |
| 18 | Н***2 | Крестовина верхняя | |
| 19 | Н***1 | Корпус правый | |
| 20 | Н***2 | Заглушка наружная | |
| 21 | Н***2 | Заглушка внутренняя | |
| 22 | К***3 | Кольцо 025-030-33-2-2 ГОСТ 9833-73 | |
| 23 | К***0 | Кольцо 1Б42 ГОСТ 13941-80 | |
| 24 | Ш***1 | Шарик 5,556-100 ГОСТ 3722-81 | |
| 25 | Ш***1 | Шарик 16,669-100 ГОСТ 3722-81 | |
| 25 | Ш***1 | Шарик 16,669-100 ГОСТ 3722-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
