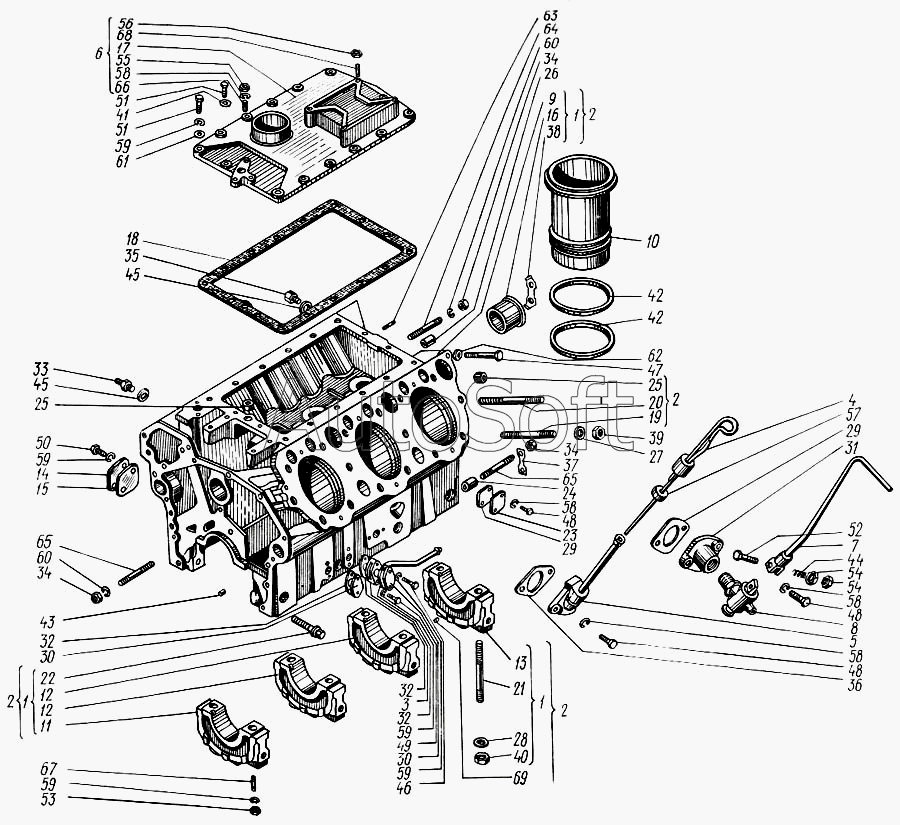

Каталог запасных частей к технике: ХТЗ Т-150. Блок-картер
44
52
51
51
50
49
48
48
48
47
46
45
45
53
43
42
42
41
40
39
38
37
36
61
69
68
67
66
65
65
64
63
62
35
60
60
59
59
59
59
59
58
58
58
58
58
57
56
55
54
54
9
17
16
15
14
13
12
12
11
10
18
8
7
6
5
4
3
2
2
2
2
1
1
1
26
34
34
34
33
32
32
32
31
30
30
29
29
28
27
25
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0-01013.00 | 0***0 | Блок-картер | |
| 1 | 6***1 | Блок-картер | |
| 2 | 6***2 | Блок картер | |
| 3 | 6***0 | Фланец | |
| 4 | 6***2 | Стержень масло измерителя | |
| 5 | 6***0 | Трубка маслоизмерителя | |
| 6 | 6***0 | Крышка ресивера | |
| 7 | 6***0 | Рукоятка краника | |
| 8 | 0***0 | Кран 01-176 | |
| 9 | 7***2 | Блок-картер | |
| 10 | 6***0 | Гильза цилиндра | |
| 11 | 6***1 | Крышка подшипника передняя | |
| 12 | 6***1 | Крышка подшипника средняя | |
| 13 | 6***1 | Крышка подшипника задняя | |
| 14 | 6***0 | Заглушка | |
| 15 | 6***0 | Прокладка | |
| 16 | 6***0 | Подшипник распределительного вала | |
| 17 | 6***1 | Крышка ресивера | |
| 18 | 6***1 | Прокладка крышки | |
| 19 | 6***0 | Шпилька крепления головки | |
| 20 | 6***1 | Шпилька | |
| 21 | 6***0 | Шпилька подшипника | |
| 22 | 6***0 | Болт специальный | |
| 23 | 6***0 | Фланец | |
| 24 | 6***0 | Втулка направляющая | |
| 25 | 6***0 | Втулка установочная | |
| 26 | 6***0 | Втулка | |
| 27 | 6***0 | Шайба | |
| 28 | 6***0 | Шайба специальная | |
| 29 | 6***0 | Прокладка фланца | |
| 30 | 6***0 | Фланец | |
| 31 | 6***0 | Фланец сливного краника | |
| 32 | 6***0 | Прокладка фланца | |
| 33 | 6***1 | Ниппель конечный | |
| 34 | 6***0 | Гайка | |
| 35 | 6***1 | Штуцер датчика | |
| 36 | 6***0 | Прокладка | |
| 37 | 6***0 | Шайба замковая | |
| 38 | 6***0 | Шайба замковая | |
| 39 | 1***3 | Гайка | |
| 40 | С***8 | Гайка подшипника | |
| 41 | С***Д | Прокладка | |
| 42 | С***А | Кольцо уплотняющее | |
| 43 | С***0 | Штифт установочный | |
| 44 | С***2 | Пружина рукоятки | |
| 45 | С***7 | Прокладка | |
| 46 | Б***0 | Болт М10-6gх45.56.016 ГОСТ 7795-70 | |
| 47 | Б***0 | Болт М12-6gх70.56.016 ГОСТ 7795-70 | |
| 48 | Б***0 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | |
| 49 | Б***0 | Болт М10-6gх20.56.016 ГОСТ 7796-70 | |
| 50 | Б***0 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 51 | Б***0 | Болт М10-6gх30.56.016 ГОСТ 7796-70 | |
| 52 | Б***0 | Болт М6-6gх35.56.09 ГОСТ 7798-70 | |
| 53 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | |
| 54 | Г***0 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 55 | Г***0 | Гайка М8-6Н.6.086 ГОСТ 15523-70 | |
| 56 | Г***0 | Гайка М10-6Н.6.086 ГОСТ 15523-70 | |
| 57 | К***1 | Кольцо СП-22-6-8 ГОСТ 6308-71 | |
| 58 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 58 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 59 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 60 | Ш***0 | Шайба 14 65Г 05 ГОСТ 6402-70 | |
| 61 | Ш***8 | Шайба 10х1.5.04.05 ГОСТ 10450-78 | |
| 62 | Ш***8 | Шайба 12х2.04.05 ГОСТ 11371-78 | |
| 63 | Ш***6 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 64 | Ш***6 | Шпилька М14(То/6g)х90.109.40х.011 ГОСТ 22034-76 | |
| 65 | Ш***6 | Шпилька М14(То/6g)х105.109.40х.011 ГОСТ 22034-76 | |
| 66 | Ш***6 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22036-76 | |
| 67 | Ш***6 | Шпилька М10(То/6g)х25.109.40х.05 ГОСТ 22036-76 | |
| 68 | Ш***6 | Шпилька М10(То/6g)х28.56.016 ГОСТ 22036-76 | |
| 69 | Ш***0 | Штифт 5h 8х10 ГОСТ 3128-70 |
