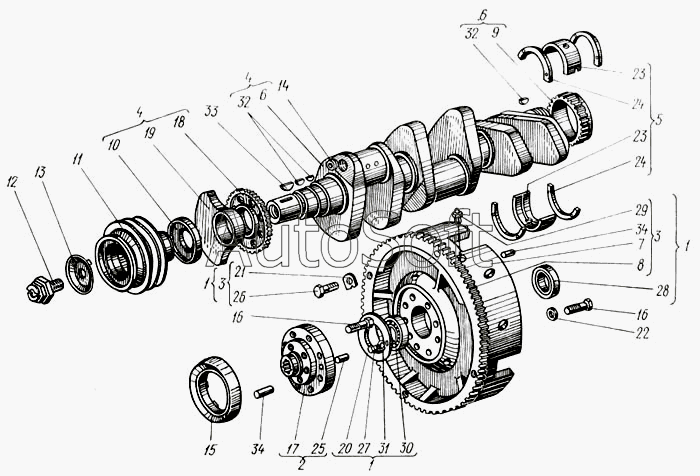

Каталог запасных частей к технике: ХТЗ Т-150. Вал коленчатый
27
19
20
21
22
23
23
24
24
25
26
18
28
29
30
31
32
32
33
34
34
34
10
2
3
3
4
4
5
6
6
7
8
9
1
1
1
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Маховик | |
| 2 | 6***0 | Фланец коленчатого вала | |
| 3 | 6***1 | Маховик с венцом | |
| 4 | 6***0 | Вал коленчатый | |
| 5 | А***1 | Комплект коренных вкладышей | |
| 6 | 6***0 | Вал коленчатый | |
| 7 | 6***1 | Маховик | |
| 8 | 6***0 | Венец маховика | |
| 9 | 6***0 | Колесо зубчатое m = 2.5, z = 45 | |
| 10 | 6***0 | Маслоотражатель | |
| 11 | 6***0 | Шкив коленчатого вала | |
| 12 | 6***0 | Храповик | |
| 13 | 6***0 | Шайба стопорная | |
| 14 | 6***0 | Заглушка | |
| 15 | 6***0 | Маслоотражатель | |
| 16 | 6***0 | Болт крепления маховика и фланца | |
| 17 | 6***0 | Фланец коленчатого вала | |
| 18 | 6***0 | Колесо зубчатое m = 25, z = 57 | |
| 19 | 6***1 | Противовес коленчатого вала передний | |
| 20 | 6***0 | Кольцо упорное | |
| 21 | 6***0 | Шайба стопорная | |
| 22 | 6***0 | Шайба | |
| 23 | А***7 | Вкладыш коренного подшипника | |
| 24 | А***1 | Полукольцо упорное | |
| 25 | С***0 | Штифт установочный | |
| 26 | Б***0 | Болт М10-6gх45.56.016 ГОСТ 7795-70 | |
| 27 | Б***0 | Болт Мб-6gх12.56.016 ГОСТ 7805-70 | |
| 28 | М***9 | Манжета 1,2-50х70-1 ГОСТ 8752-79 | |
| 29 | М***4 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 30 | П***1 | Подшипник 60209 ГОСТ 7242-81 | |
| 31 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шпонка 8х11 ГОСТ 24071-80 | |
| 33 | Ш***0 | Шпонка 10х15 ГОСТ 24071-80 | |
| 34 | Ш***0 | Штифт h12 8х25ТО ГОСТ 3128-70 | |
| 34 | Ш***0 | Штифт h12 8х25ТО ГОСТ 3128-70 |
