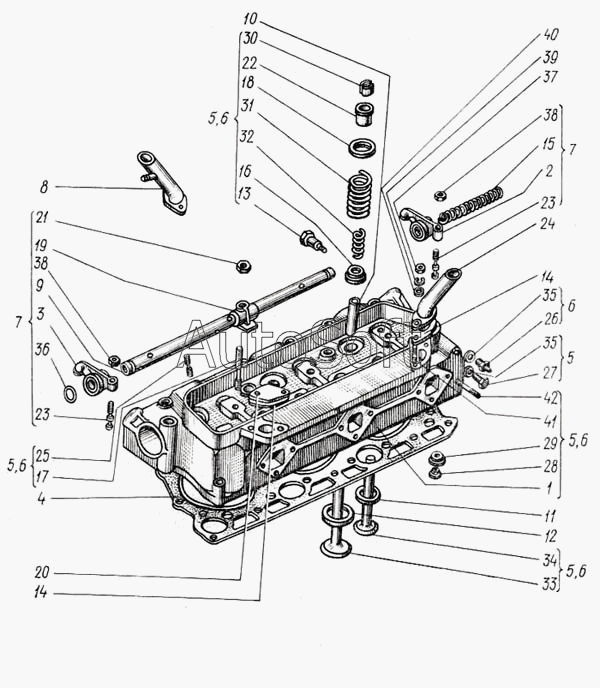

Каталог запасных частей к технике: ХТЗ Т-150. Головка цилиндров
33
25
25
26
27
28
28
29
29
30
30
31
31
32
32
24
33
34
34
35
35
35
36
37
38
38
39
40
41
41
42
42
14
14
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
7
8
9
10
11
12
13
13
1
15
16
16
17
17
18
18
19
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Головка цилиндров | |
| 1 | 6***1 | Головка цилиндров | |
| 2 | 6***2 | Коромысло выпускного клапана | |
| 3 | 6***2 | Коромысло впускного клапана | |
| 4 | 6***0 | Прокладка головки | |
| 5 | 6***0 | Головка с клапанами | |
| 6 | 6***1 | Головка с клапанами | |
| 7 | 6***0 | Механизм распределения | |
| 8 | 6***2 | Патрубок водоотводящий левый | |
| 9 | 6***1 | Ось коромысел | |
| 10 | 6***0 | Втулка направляющая или 236-10070.32 | |
| 11 | 6***0 | Седло выпускного клапана | |
| 12 | 6***0 | Седло впускного клапана | |
| 13 | 6***0 | Рым-болт | |
| 13 | 6***0 | Рым-болт | |
| 14 | 6***0 | Прокладка водяного патрубка | |
| 15 | 6***0 | Пружина распорная | |
| 16 | 6***0 | Шайба пружины клапана | |
| 16 | 6***0 | Шайба пружины клапана | |
| 17 | 6***0 | Шпилька крепления стойки | |
| 17 | 6***0 | Шпилька крепления стойки | |
| 18 | 6***0 | Тарелка клапана | |
| 18 | 6***0 | Тарелка клапана | |
| 19 | 6***1 | Стойка осей коромысел | |
| 20 | 6***0 | Крышка | |
| 21 | 6***0 | Гайка крепления стойки | |
| 22 | 6***0 | Втулка тарелки клапана | |
| 22 | 6***0 | Втулка тарелки клапана | |
| 23 | 6***0 | Винт регулировочный | |
| 24 | 6***1 | Патрубок водоотводящий правый | |
| 25 | 6***0 | Шпилька крепления форсунки | |
| 25 | 6***0 | Шпилька крепления форсунки | |
| 26 | 6***0 | Штуцер | |
| 27 | 6***0 | Пробка резьбовая | |
| 28 | 6***0 | Втулка | |
| 28 | 6***0 | Втулка | |
| 29 | 6***0 | Кольцо | |
| 29 | 6***0 | Кольцо | |
| 30 | 6***Б | Сухарь клапана | |
| 30 | 6***Б | Сухарь клапана | |
| 31 | 2***0 | Пружина клапана наружная | |
| 31 | 2***0 | Пружина клапана наружная | |
| 32 | 2***1 | Пружина клапана внутренняя | |
| 32 | 2***1 | Пружина клапана внутренняя | |
| 33 | А***2 | Клапан впускной | |
| 33 | А***2 | Клапан впускной | |
| 34 | А***3 | Клапан выпускной | |
| 34 | А***3 | Клапан выпускной | |
| 35 | С***2 | Прокладка поворотного угольника | |
| 35 | С***2 | Прокладка поворотного угольника | |
| 36 | С***8 | Кольцо стопорное | |
| 37 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | |
| 38 | Г***0 | Гайка М12х1,25-6Н.6.05 ГОСТ 2524-70 | |
| 39 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 40 | Ш***8 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | |
| 41 | Ш***6 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 41 | Ш***6 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 42 | Ш***6 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 | |
| 42 | Ш***6 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
