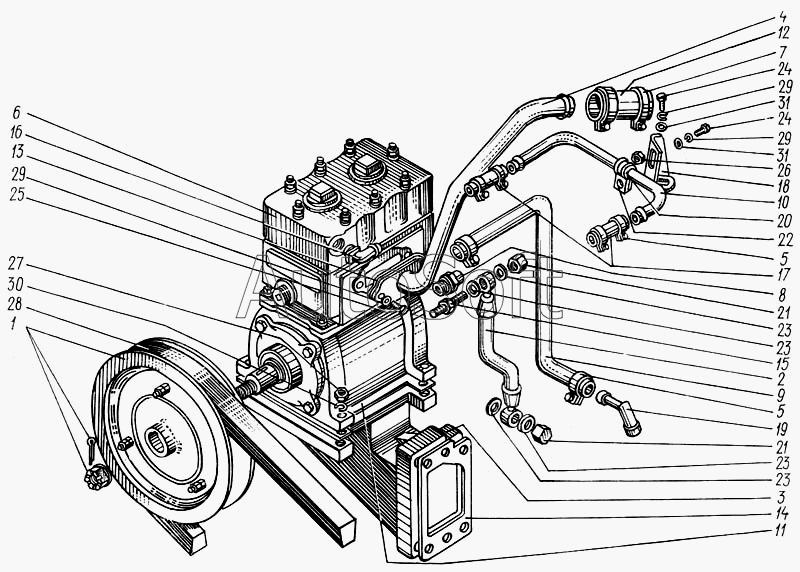

Каталог запасных частей к технике: ХТЗ Т-150. Установка компрессора
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
24
25
26
27
28
29
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Шкив компрессора | |
| 2 | 6***0 | Трубка подвода масла | |
| 3 | 6***0 | Кронштейн компрессора | |
| 4 | 6***0 | Трубка подвода воздуха нижняя | |
| 5 | 6***0 | Хомут стяжной | |
| 6 | 5***5 | Компрессор | |
| 7 | А***0 | Хомут стяжной | |
| 8 | Н***А | Ниппель конечный (475313148) | |
| 9 | 6***0 | Шланг подвода воды | |
| 10 | 6***0 | Трубка отвода воды | |
| 11 | 6***0 | Прокладка компрессора | |
| 12 | 6***0 | Шланг соединительный | |
| 13 | 6***0 | Прокладка | |
| 14 | 6***0 | Прокладка кронштейна | |
| 15 | 6***0 | Ниппель конечный | |
| 16 | 6***0 | Угольник конечный | |
| 17 | 6***0 | Шланг соединительный | |
| 18 | 6***0 | Кронштейн | |
| 19 | 6***0 | Угольник | |
| 20 | 1***1 | Прокладка | |
| 21 | 6***0 | Гайка колпачковая | |
| 22 | 6***0 | Хомут | |
| 23 | С***А | Прокладка поворотного угольника | |
| 24 | Б***0 | Болт М8-6gх16.56.016 ГОСТ 7796-70 | |
| 25 | Б***0 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | |
| 26 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | |
| 27 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | |
| 28 | Р***6 | Ремень II-16х11-1120 ГОСТ 5813-76 | |
| 29 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 31 | Ш***8 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
