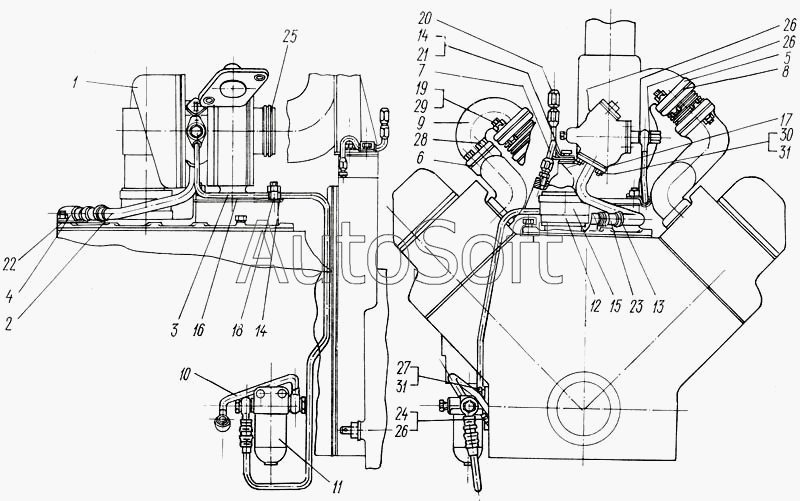

Каталог запасных частей к технике: ХТЗ Т-150. Система масляная и газовая турбокомпрессора
16
31
31
30
29
28
27
26
26
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Турбокомпрессор ТКР ПН-1 | |
| 2 | 6***0 | Трубка маслоподводящая | |
| 3 | 6***0 | Трубка | |
| 4 | 6***0 | Патрубок масло отводящий | |
| 5 | 6***1 | Компенсатор сильфонный | |
| 6 | 6***0 | Прокладка патрубка | |
| 7 | 6***1 | Трубка подвода масла | |
| 8 | 6***1 | Прокладка сильфона | |
| 9 | 6***2 | Патрубок турбины | |
| 10 | 6***1 | Трубка подвода масла | |
| 11 | 1***А | Фильтр | |
| 12 | А***0 | Хомут стяжной | |
| 13 | Н***8 | Хомут стяжной | |
| 14 | 6***0 | Прокладка | |
| 15 | 6***0 | Шланг соединительный | |
| 16 | 6***1 | Прокладка | |
| 17 | 6***0 | Прокладка | |
| 18 | 6***0 | Хомут | |
| 19 | 6***0 | Гайка сильфона | |
| 20 | 6***1 | Штуцер | |
| 21 | 6***0 | Хомут | |
| 22 | 1***7 | Прокладка | |
| 23 | 1***0 | Шланг соединительный | |
| 24 | 1***5 | Болт зажимной | |
| 25 | 5***3 | Кольцо поршневое компрессионное | |
| 26 | С***А | Прокладка | |
| 27 | Б***0 | Болт М8-6gх25.56.016 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 29 | Б***0 | Болт М12-6gх40.56.016 ГОСТ 7796-70 | |
| 30 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | |
| 31 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 |
