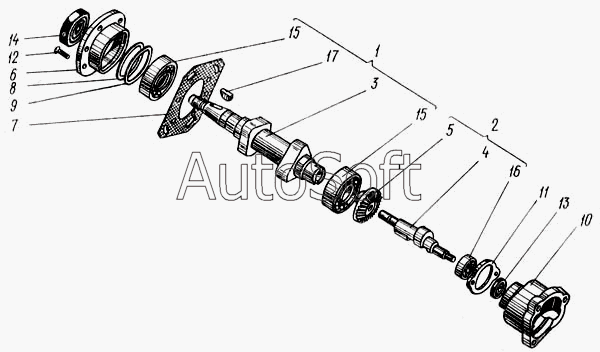

Каталог запасных частей к технике: ХТЗ Т-150. Детали привода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Вал кулачковый | |
| 2 | 2***0 | Вал привода | |
| 3 | 2***2 | Вал кулачковый | |
| 4 | 2***0 | Вал привода | |
| 5 | 2***4 | Шестерня ведущая | |
| 6 | 2***7 | Крышка подшипника | |
| 7 | 2***1 | Прокладка уплотнительная | |
| 8 | 2***8 | Прокладка регулировочная | |
| 9 | 2***1 | Прокладка регулировочная | |
| 10 | 2***0 | Корпус привода | |
| 11 | 2***4 | Прокладка | |
| 12 | В***0 | Винт В1М6-8gх16.88.016 ГОСТ 17475-80 | |
| 13 | М***1 | Манжета 1.1-9х22-4 ГОСТ 8752-79 ОСТ 23.1-77-71 | |
| 14 | М***1 | Манжета 20х404 ГОСТ 8751-79 ОСТ 23.1-77-71 | |
| 15 | П***5 | Подшипник 204 ГОСТ 8338-75 | |
| 16 | П***5 | Подшипник 29 ГОСТ 8338-75 | |
| 17 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 |
