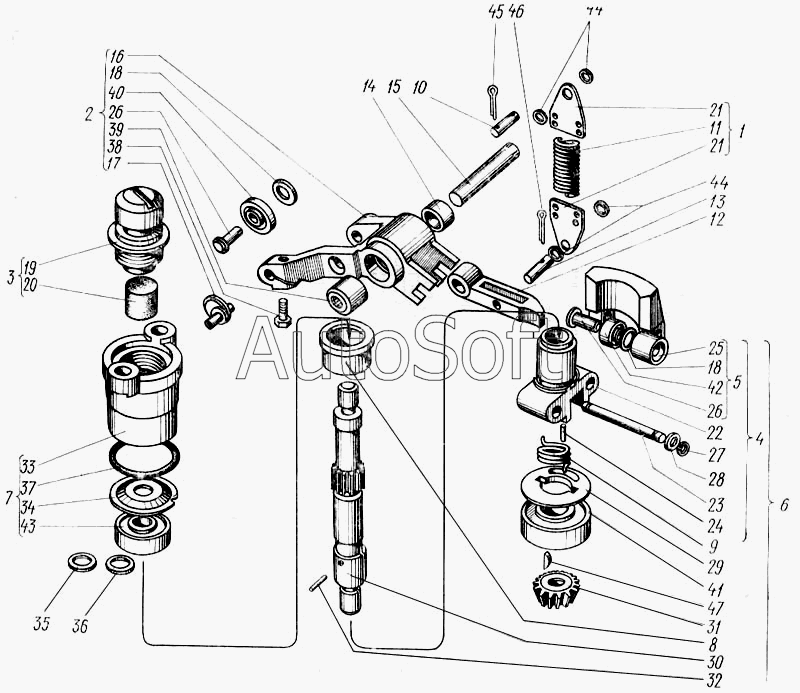

Каталог запасных частей к технике: ХТЗ Т-150. Детали регулятора топливного насоса
36
25
26
26
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Пружина регулятора | |
| 2 | 2***0 | Рычаг основной | |
| 3 | 2***0 | Сапун | |
| 4 | 2***0 | Ступица регулятора | |
| 5 | 2***0 | Груз регулятора | |
| 6 | 2***0 | Вал регулятора | |
| 7 | 2***0 | Крышка верхняя | |
| 8 | 2***4 | Муфта регулятора | |
| 9 | 2***2 | Пружина демпферная | |
| 10 | 2***3 | Ось серьги пружины | |
| 11 | 2***2 | Пружина регулятора | |
| 12 | 2***0 | Рычаг корректора | |
| 13 | 2***9 | Ось рычага корректора | |
| 14 | 2***7 | Втулка распорная | |
| 15 | 2***3 | Ось основного рычага | |
| 16 | 2***4 | Рычаг основной | |
| 17 | 2***6 | Палец эксцентриковый | |
| 18 | 2***7 | Шайба | |
| 18 | 2***7 | Шайба | |
| 19 | 2***1 | Корпус сапуна | |
| 20 | 2***2 | Набивка сапуна | |
| 21 | 2***2 | Серьга пружины регулятор | |
| 22 | 2***4 | Ступица регулятора | |
| 23 | 2***6 | Ось груза регулятора | |
| 24 | 2***8 | Штифт | |
| 25 | 2***4 | Груз регулятора | |
| 26 | 2***6 | Ось ролика груза | |
| 26 | 2***6 | Ось ролика груза | |
| 27 | 2***7 | Замок | |
| 28 | 2***8 | Шайба груза | |
| 29 | 2***1 | Шайба блокировки вала регулятора | |
| 30 | 2***4 | Вал регулятора | |
| 31 | 2***6 | Шестерня ведомая | |
| 32 | 2***7 | Штифт | |
| 33 | 2***0 | Крышка верхняя | |
| 34 | 2***2 | Лимб | |
| 35 | 2***5 | Прокладка регулировочная | |
| 36 | 2***1 | Прокладка регулировочная | |
| 37 | 2***4 | Прокладка | |
| 38 | Б***0 | Болт М5х12.88.05 ГОСТ 7805-70 | |
| 39 | П***8 | Подшипник 942/8 ГОСТ 4060-78 | |
| 40 | П***5 | Подшипник 6-25 ГОСТ 8338-75 | |
| 41 | П***5 | Подшипник 201 ГОСТ 8338-75 | |
| 42 | П***5 | Подшипник 1000095 ГОСТ 8338-75 | |
| 43 | П***5 | Подшипник 29 ГОСТ 8338-75 | |
| 44 | Ш***8 | Шайба 5.04.05 ГОСТ 11371-78 | |
| 45 | Ш***9 | Шплинт 1,6х8 ГОСТ 397-79 | |
| 46 | Ш***9 | Шплинт 1,6х12 ГОСТ 397-79 | |
| 47 | Ш***0 | Шпонка 2х3,7 ГОСТ 24071-80 |
