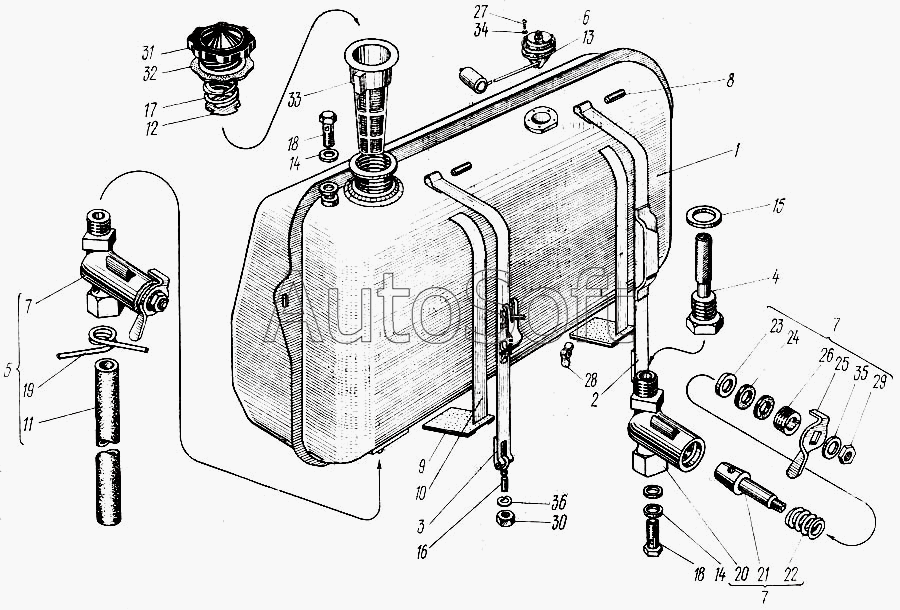

Каталог запасных частей к технике: ХТЗ Т-150. Бак топливный
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
34
32
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.50.010А | 1***А | Бак топливный | |
| 1 | 1***4 | Корпус бака топливного | |
| 2 | 1***2 | Лента бугеля в сборе | |
| 3 | 1***2 | Лента бугеля в сборе левая | |
| 4 | 1***8 | Переходник | |
| 5 | 1***9 | Кран со шлангом | |
| 6 | Б***Д | Датчик указателя уровня топлива | |
| 7 | К***0 | Кран Кр-25 (ПП6-1) | |
| 7 | К***0 | Кран Кр-25 (ПП6-1) | |
| 8 | 1***7 | Палец бугеля | |
| 9 | 1***А | Прокладка под бак | |
| 10 | 1***1 | Прокладка ленты бугеля | |
| 11 | 1***8 | Шланг сливной | |
| 12 | 1***3 | Заслонка | |
| 13 | 1***А | Прокладка | |
| 14 | 1***6 | Прокладка | |
| 15 | 5***А | Прокладка краника | |
| 16 | 7***А | Винт | |
| 16 | 7***А | Винт | |
| 17 | 7***6 | Пружина | |
| 18 | А***3 | Болт | |
| 19 | П***0 | Проволока | |
| 20 | К***1 | Корпус | |
| 21 | К***2 | Пробка | |
| 22 | К***3 | Пружина | |
| 23 | К***4 | Шайба | |
| 24 | К***5 | Шайба сальника | |
| 25 | К***6 | Ручка | |
| 26 | К***7 | Гайка сальника | |
| 27 | В***0 | Винт М5-6gх10.58.019 ГОСТ 17473-80 | |
| 28 | Г***6 | Гайка М6.45Л.0112 ГОСТ 3032-76 | |
| 29 | Г***0 | Гайка М6.5.019 ГОСТ 5915-70 | |
| 30 | Г***0 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 31 | 7***4 | Крышка в сборе | |
| 32 | 7***3 | Прокладка | |
| 33 | 1***6 | Фильтр 160Б ГОСТ 15870-84 | |
| 34 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 35 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 36 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
