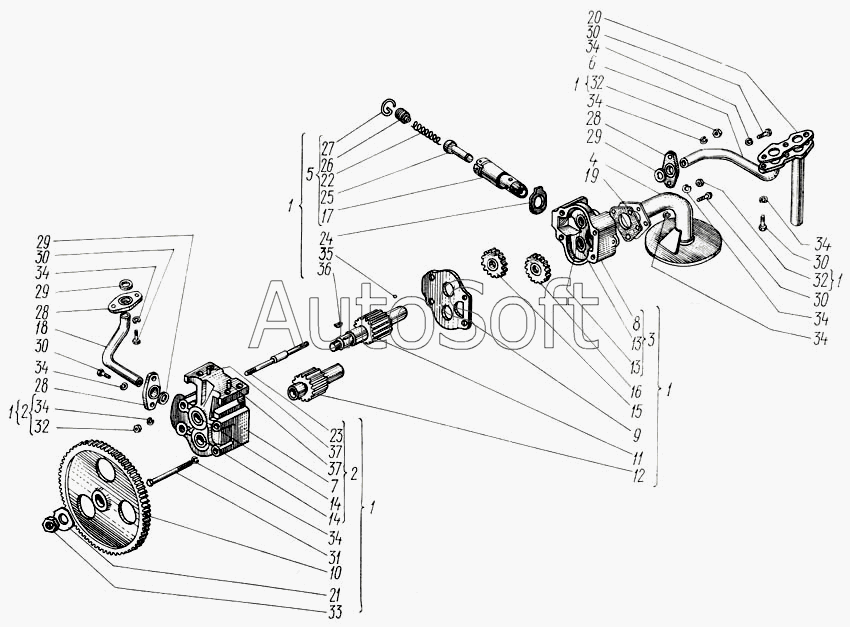

Каталог запасных частей к технике: ХТЗ Т-150. Насос масляный
31
22
28
28
28
23
24
25
26
27
29
29
29
30
30
30
30
30
21
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
11
2
2
3
4
5
6
7
8
9
10
1
1
1
1
1
1
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Насос масляный | |
| 2 | 6***0 | Корпус | |
| 3 | 6***1 | Корпус радиаторной секции | |
| 4 | 6***2 | Трубка всасывающая с заборником | |
| 5 | 6***1 | Клапан | |
| 6 | 6***0 | Трубка радиаторной секции | |
| 7 | 6***0 | Корпус | |
| 8 | 6***0 | Корпус радиаторной секции | |
| 9 | 6***0 | Проставка | |
| 10 | 6***0 | Колесо зубчатое m = 2,5, z = 64 | |
| 11 | 6***0 | Шестерня ведущая m = 4,25, z = 10 | |
| 12 | 6***0 | Колесо зубчатое | |
| 13 | 6***0 | Втулка | |
| 14 | 6***0 | Втулка масляного насоса | |
| 15 | 6***0 | Шестерня радиаторная ведущая m = 4,25, z = 10 | |
| 16 | 6***0 | Шестерня радиаторная ведомая m = 4,25, z = 10 | |
| 17 | 6***2 | Корпус клапана | |
| 18 | 6***0 | Трубка к маслофильтру | |
| 19 | 6***0 | Прокладка | |
| 20 | 6***0 | Прокладка | |
| 21 | 6***0 | Шайба стопорная | |
| 22 | 6***0 | Пружина | |
| 23 | 6***0 | Шпилька установочная | |
| 24 | 6***0 | Шайба замковая | |
| 25 | 6***0 | Клапан | |
| 26 | 6***0 | Пробка | |
| 27 | 6***0 | Кольцо стопорное | |
| 28 | 6***1 | Фланец трубки | |
| 29 | 6***0 | Кольцо | |
| 30 | Б***0 | Болт М8-6gх20.56.05 ГОСТ 7796-70 | |
| 31 | Б***0 | Болт М8-6gх85.88.35.05 ГОСТ 7795-70 | |
| 32 | Г***0 | Гайка М8-6Н.6.05 ГОСТ 2524-70 | |
| 32 | Г***0 | Гайка М8-6Н.6.05 ГОСТ 2524-70 | |
| 33 | Г***0 | Гайка М18х1,5-6Н.6.05 ГОСТ 5929-70 | |
| 34 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 35 | Ш***1 | Шарик Б 5,556-100 ГОСТ 3722-81 | |
| 36 | Ш***0 | Шпонка 5х6,5 ГОСТ 24071-80 | |
| 37 | Ш***0 | Штифт 8h 8х20 ГОСТ 3128-70 |
