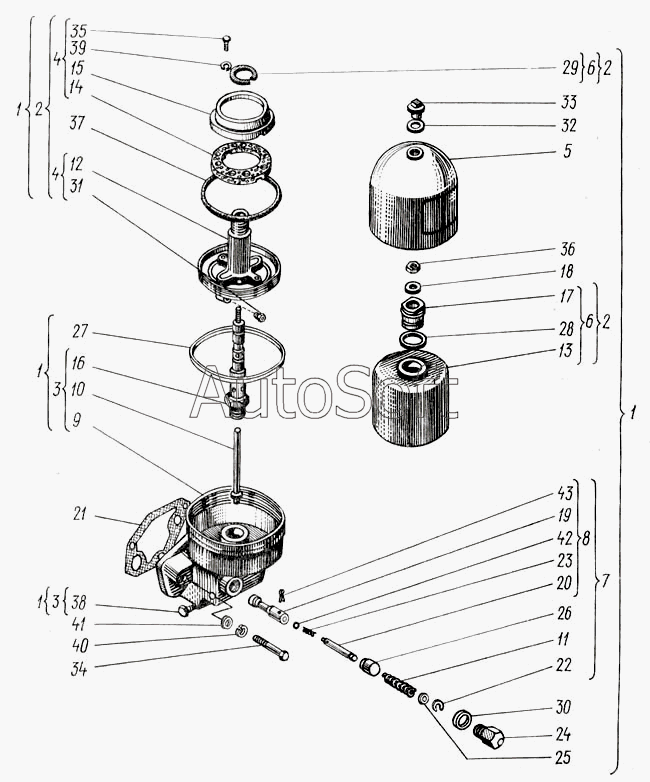

Каталог запасных частей к технике: ХТЗ Т-150. Центрифуга масляная полнопоточная
1
1
1
1
2
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Центрифуга масляная полнопоточная | |
| 2 | 6***1 | Ротор | |
| 3 | 6***0 | Корпус центрифуга | |
| 4 | 6***1 | Остов ротора | |
| 5 | 6***1 | Колпак | |
| 6 | 6***1 | Крышка ротора | |
| 7 | 6***0 | Клапан предохранительный | |
| 8 | 6***0 | Клапан перепускной | |
| 9 | 6***0 | Корпус центрифуги | |
| 10 | 6***1 | Трубка маслоотводящая | |
| 11 | 6***0 | Пружина | |
| 12 | 6***2 | Остов ротора | |
| 13 | 6***2 | Крышка ротора | |
| 14 | 6***1 | Маслоотражатель | |
| 15 | 6***1 | Насадок | |
| 16 | 6***0 | Ось ротора | |
| 17 | 6***1 | Гайка ротора | |
| 18 | 6***0 | Шайба упорная | |
| 19 | 6***0 | Клапан | |
| 20 | 6***0 | Шток | |
| 21 | 6***1 | Прокладка корпуса центрифуги | |
| 22 | 6***0 | Шайба | |
| 23 | 6***0 | Пружина | |
| 24 | 6***0 | Пробка клапана | |
| 25 | 6***0 | Прокладка | |
| 26 | 6***0 | Упор | |
| 27 | 6***0 | Прокладка колпака | |
| 28 | 6***1 | Прокладка | |
| 29 | 6***0 | Кольцо | |
| 30 | 1***9 | Прокладка | |
| 31 | 1***А | Форсунка | |
| 32 | 1***9 | Прокладка | |
| 33 | 1***1 | Гайка колпака | |
| 34 | Б***0 | Болт М12-6gх7056016 ГОСТ 7795-70 | |
| 35 | В***0 | Винт Б М6-6gх10.46.05 ГОСТ 1491-80 | |
| 36 | Г***0 | Гайка М12х1.25-6Н605 ГОСТ 15522-70 | |
| 37 | К***1 | Кольцо У 140х0 4 ГОСТ 9833-61 | |
| 38 | П***7 | Пробка КГ 3/а" ГОСТ 12720-67 | |
| 39 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 41 | Ш***8 | Шайба 12х20405 ГОСТ 11371-78 | |
| 42 | Ш***1 | Шарик Б 7,938-200 ГОСТ 3722-81 | |
| 43 | Ш***9 | Шплинт 1,6х12005 ГОСТ 397-79 |
